Topographie

Überblick

Kostenpflichtige Funktion

Das Topographie-Plugin ist eine kostenpflichtige Funktion der OsmAnd-App.

Topographie ist ein wichtiges Merkmal der Kartographie, das Informationen zur visuellen Beurteilung des Geländereliefs liefert. Topographische Informationen wie Höhenlinien, Gelände (Schummerung und Hangneigung) und 3D-Relief helfen, eine visuelle Einschätzung der Geländebeschaffenheit zu erhalten, indem sie Höhe, Relief, Extreme, Steilheit oder Punkte gleicher Höhe zeigen.

Jede von diesem Plugin bereitgestellte Funktion ist eine unabhängige Kartenebene, die, wenn aktiviert, je nach den Einstellungen über oder unter der Hauptkartenquelle angezeigt werden kann.

Das Topographie-Plugin bietet Zugang zu den folgenden Kartentypen:

• Höhenlinien. Dies ist eine Vektorkarte, die in Metern oder Fuß dargestellt wird. Höhenlinien zeigen Höhenniveaus und helfen, das Gelände zu visualisieren.
• Schummerung. Kartentypen mit Schattierung von Hügeln und Hängen machen das Relief sichtbarer und helfen, das Gelände visuell zu interpretieren.
• Hangneigung. Rasterebene, die Informationen über die Steilheit von Hängen liefert, was für die Routenplanung und Sicherheit wichtig sein kann.
• 3D-Relief. Dies ist eine Vektorkarte, die eine dreidimensionale Darstellung des Geländes bietet und nur mit einem OsmAnd Pro Abonnement verfügbar ist.

Android

Höhenlinien	Schummerung	Hangneigung

iOS

Höhenlinien	Schummerung	Hangneigung

Lizenz für DEM-Daten, die von OsmAnd zur Geländeerkennung verwendet werden

Die Höhendaten auf der Karte (zwischen 70 Grad nördlicher Breite und 70 Grad südlicher Breite) wurden aus Messungen gewonnen, die im Rahmen der Shuttle Radar Topography Mission (SRTM) durchgeführt wurden. Dabei wurde das Advanced Spaceborne Thermal Emission and Reflection Radiometer (ASTER), das primäre Bildgebungsinstrument im NASA's Earth Observation System, verwendet. Vollständige Informationen finden Sie in der Lizenz.

DEM (DSM) Daten

• ALOS DEM. Die für dieses Produkt verwendeten Originaldaten wurden von JAXA’s AW3D bereitgestellt.

• MERIT DEM.

• ArcticDEM: Porter, Claire; Morin, Paul; Howat, Ian; Noh, Myoung-Jon; Bates, Brian; Peterman, Kenneth; Keesey, Scott; Schlenk, Matthew; Gardiner, Judith; Tomko, Karen; Willis, Michael; Kelleher, Cole; Cloutier, Michael; Husby, Eric; Foga, Steven; Nakamura, Hitomi; Platson, Melisa; Wethington, Michael, Jr.; Williamson, Cathleen; Bauer, Gregory; Enos, Jeremy; Arnold, Galen; Kramer, William; Becker, Peter; Doshi, Abhijit; D’Souza, Cristelle; Cummins, Pat; Laurier, Fabien; Bojesen, Mikkel, 2018, “ArcticDEM”, Harvard Dataverse, V1.

• Sonny's LiDAR Digital Terrain Models of Europe (DTM).

Erforderliche Einrichtungsparameter

Um Höhenlinien und Gelände (Schummerung, Hangneigung) Daten auf der Karte anzuzeigen:

1. Kauf: OsmAnd+, OsmAnd Maps+ oder OsmAnd Pro Kaufplan
2. Aktivieren Sie das Topographie-Plugin im Bereich Plugins des Hauptmenüs.
3. Laden Sie Höhenlinien, Schummerung, Hangneigung oder Geländekarten (3D) herunter.
4. Aktivieren und anpassen: Höhenlinien, Schummerung oder Hangneigung für die Kartenansicht.
5. Sie können auch das YouTube-Tutorial ansehen.

Um 3D-Relief anzuzeigen, müssen Sie den OsmAnd Pro-Plan erwerben, der den Zugang zum Topographie-Plugin beinhaltet.

Karten herunterladen

Um mit der Funktionalität des Plugins zu arbeiten, müssen Sie die Karten herunterladen, die Sie interessieren. Einige Karten, wie z.B. Höhenlinien für Bergregionen, können recht groß sein, über 2 GB, und werden möglicherweise auf veralteten Geräten nicht unterstützt.

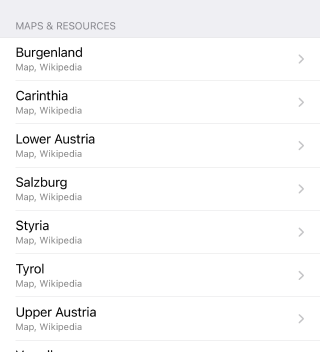

Für eine stabile Arbeit und um Ressourcen zu sparen, können Sie eine Karte nicht des gesamten Landes, sondern seiner spezifischen Regionen herunterladen, falls solche Regionen in der Anwendung angeboten werden. Informationen über die Größe jedes Kartentyps sind unter deren Namen aufgeführt.

3D-Reliefkarten

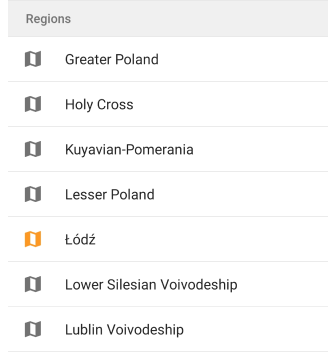

Android

Gehe zu: Menü → Karten und Ressourcen → Regionen

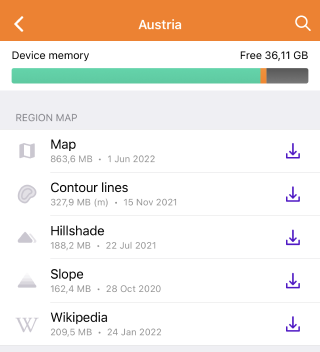

iOS

Gehe zu: Menü → Karten und Ressourcen → Weltweit

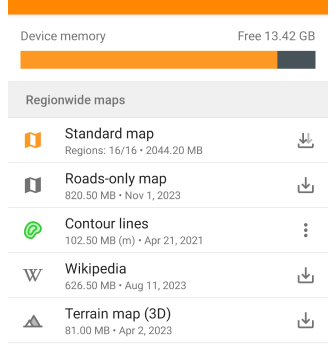

Sie müssen Geländekarten (3D) herunterladen, um Schummerung, Hangneigung und 3D-Relief anzuzeigen. Nach dem Herunterladen der Karten können Sie Höhenlinien und Gelände über den Bereich Karte konfigurieren des Hauptmenüs anzeigen.

Wenn die auf dem Bildschirm angezeigte Karte nicht heruntergeladen ist, wird im Menü → Karte konfigurieren → Topographie-Abschnitt → Gelände am unteren Ende der Funktionsliste der Abschnitt Karten herunterladen mit vorgeschlagenen zusätzlichen Karten angezeigt.

Höhenlinien (Meter oder Fuß)

Android

iOS

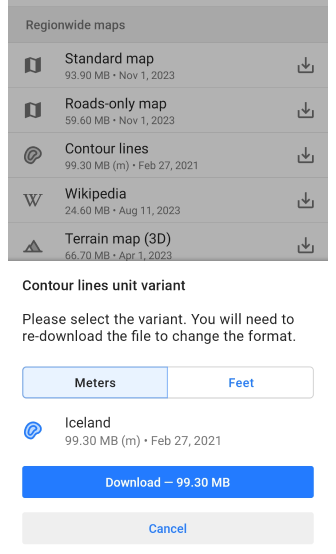

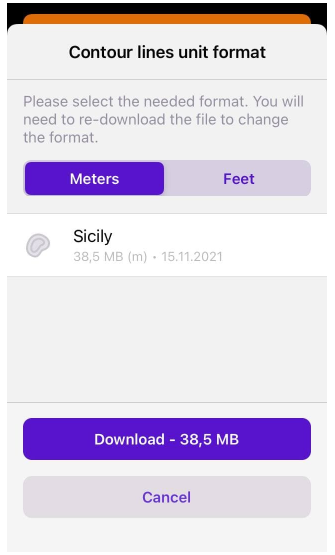

Für Höhenlinien müssen Sie festlegen, in welchen Einheiten (Meter oder Fuß) sie auf der Karte angezeigt werden sollen, und die entsprechende Version der Karte auf Ihr Gerät herunterladen.

Die Einheitenoptionen sind nicht austauschbar, wenn Sie also von Metern zu Fuß oder umgekehrt wechseln müssen, müssen Sie die vorherige Version der Höhenlinienkarte deinstallieren, um die neue Version herunterzuladen.

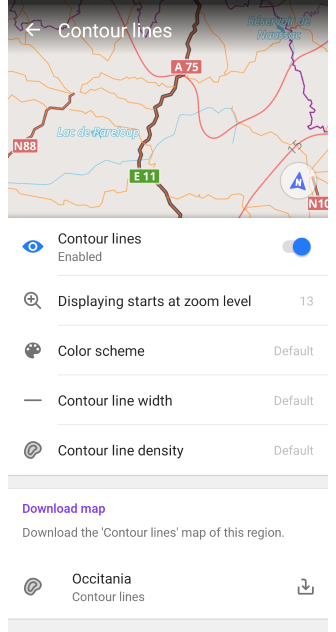

Höhenlinien

Android

Gehe zu: Menü → Karte konfigurieren → Topografie → Konturlinie

iOS

Gehe zu: Menü → Karte konfigurieren → Topografie → Höhenlinien

Höhenlinien sind eine grafische Darstellung von Höhen auf einer Karte und sind als Vektorkarten verfügbar. Sie bilden Linien, die Punkten mit gleicher Höhe entsprechen, welche Konturen bilden, die es Ihnen ermöglichen, zu bestimmen, in welche Richtung und wie stark die Oberfläche abfällt.

Bei Verwendung der Karten-Rendering-Engine:

• Version 2 (OpenGL). Höhenlinien werden sowohl in der 3D-Ansicht als auch im 3D-Reliefmodus unterstützt.
• Version 1. Höhenlinien werden bei Verwendung von Kachelkarten aus dem Internet nicht unterstützt.

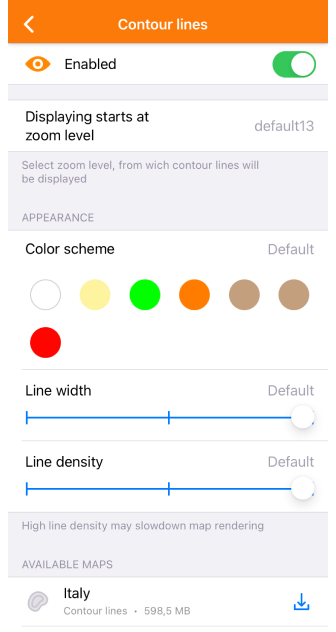

Erscheinungsbildeinstellungen:

• Konturlinie. Höhenlinien ein- oder ausschalten.
• Anzeige beginnt bei Zoomstufe. Legen Sie die Zoomstufen fest, bei denen Höhenlinien sichtbar sind.
• Farbschema. Wählen Sie die Farbe für die Anzeige der Höhenlinien.
• Breite der Höhenlinien. Passen Sie die Breite der Höhenlinien an.
• Dichte der Höhenlinien. Wählen Sie die Dichte der Höhenlinien (Niedrig, Mittel, Hoch). Höhere Dichten können die Ladezeit beeinflussen.
• Karten und Ressourcen. Höhenlinienkarten für die aktuelle Region und angrenzende Gebiete anzeigen und herunterladen.

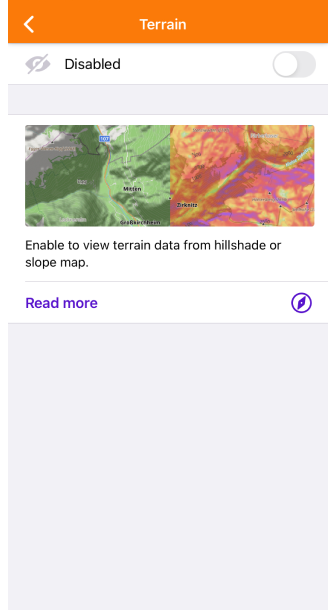

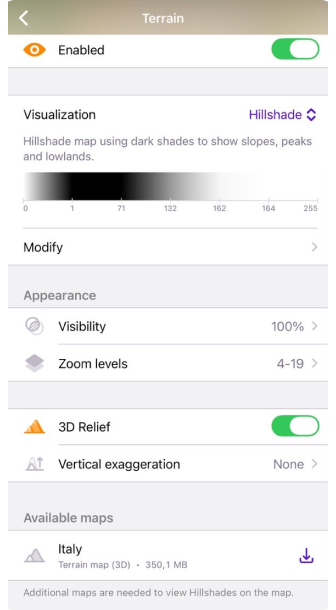

Gelände

Android

Gehe zu: Menü → Karte konfigurieren → Topografie → Gelände

iOS

Gehe zu: Menü → Karte konfigurieren → Topografie → Gelände

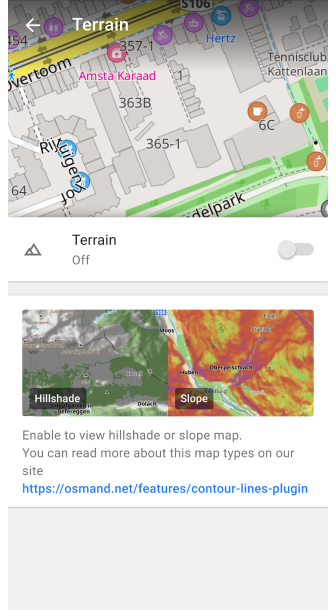

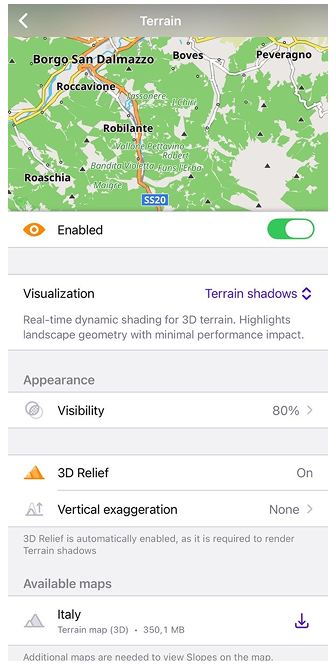

Die Option Gelände aktiviert und ermöglicht die Anpassung von drei Funktionen wie Schummerung, Hangneigung und Höhe. Spezifische Merkmale:

• Es kann immer nur eine Option gleichzeitig aktiviert sein, entweder Schummerung, Hangneigung oder Höhe.
• Wenn Sie nach dem Herunterladen und Aktivieren der entsprechenden Karte keine Änderungen sehen, wird empfohlen, die Anwendung neu zu starten.

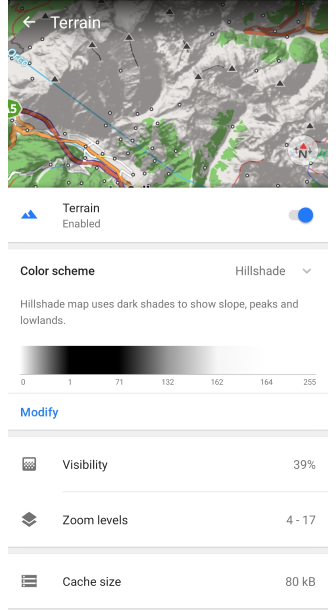

Das Gelände-Menü enthält die Auswahl des Farbschemas mit der Option, es zu ändern (für Pro-Abonnenten), die Möglichkeit, die Transparenz der Ebene auf der Karte zu ändern (Sichtbarkeit), und die Zoomstufe für die Anzeige auszuwählen, Informationen über die Größe der zwischengespeicherten Daten und eine Liste der Karten, die zum Anzeigen der Ebene benötigt werden.

Schummerung, Hangneigung und Höhenschichten

Schummerung	Hangneigung	Höhe

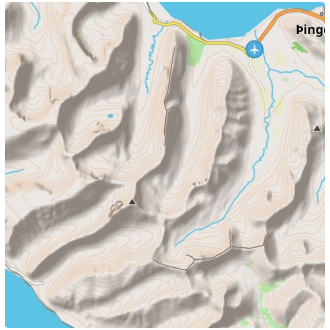

Schummerung basiert auf der Simulation der Oberflächenbeleuchtung unter Verwendung von Geländedaten. Diese Methode beinhaltet die Erzeugung von Schatten und Lichtern basierend auf dem Winkel der Oberfläche relativ zur Lichtquelle. Als Ergebnis sehen Sie natürliche Hügel, Täler und andere Geländedetails auf der Karte.

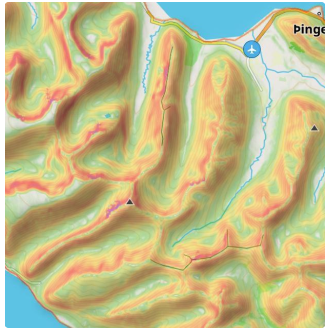

Hangneigung bestimmt den Oberflächenneigungswinkel basierend auf den Höhendaten von Punkten auf der Karte. Hangneigungsberechnungen werden unter Berücksichtigung von Höhenänderungen und Entfernungen zwischen Punkten durchgeführt und diese Änderung als Neigungswinkel dargestellt.

Höhe stellt die Höhe von Punkten auf der Karte relativ zum Meeresspiegel dar. Sie hilft Ihnen zu verstehen, wie sich das Gelände in der Höhe ändert. Diese Funktion ist besonders nützlich für Aktivitäten wie Wandern oder Mountainbiken, bei denen die Kenntnis der Höhe bei der Routenplanung und der Bewältigung körperlicher Anstrengung helfen kann. Höhendaten werden aus Höhenmodellen abgeleitet und bieten eine klare Sicht auf hohe und niedrige Punkte, was es einfacher macht, die Schwierigkeit einer Route zu beurteilen oder Gipfel und Täler entlang Ihrer Reise zu identifizieren.

Schummerung, Hangneigung und Höhe Rasterkarten werden basierend auf Rastergeländedaten wie Digitalen Höhenmodellen (DEM) erstellt.

Verwendung:

• Navigation. Hilft, steile Hänge zu identifizieren, sowohl bergab als auch bergauf, was für eine sichere Navigation entscheidend sein kann.
• Routen planen. Hilft, die am besten geeigneten Routen unter Berücksichtigung des Geländes auszuwählen.
• Geländeschätzung. Es ist praktisch, die Landschaft zu visualisieren, besonders wenn Sie zu Fuß oder mit dem Fahrrad unterwegs sind.

Standard-Farbschema

Schummerung	Hangneigung	Höhe

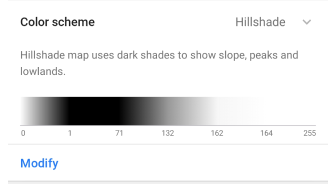

• Schummerung verwendet dunkle Farbtöne, um Hänge, Gipfel und Tiefländer darzustellen. Die virtuelle Sonne hat einen festen Azimut (Richtung) von 315 Grad.

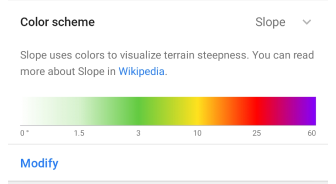

• Hangneigung verwendet Farben, um die Steilheit des Geländes zu visualisieren. Mehr darüber können Sie hier lesen. Jede Farbe entspricht einem Winkel der Abweichung von der Horizontalen. Ein zusätzliches Hangneigungs-Farbschema, Lawine, ist im Menü Ändern verfügbar.

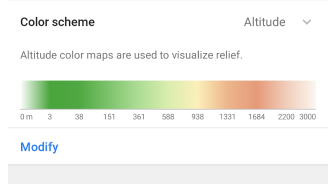

• Höhe. Die Höhenkarte färbt jedes Pixel entsprechend der berechneten Kartenhöhe unter Verwendung des Farbverlaufs eines definierten Farbschemas. Normalerweise sind Höhenschemata sehr ortsabhängig. In Berggebieten würden Sie es vorziehen, Farben auf einen breiteren Höhenbereich zu verteilen, und in flachen Gebieten würden Sie ein Farbschema mit einem kleinen Bereich zwischen minimaler/maximaler Höhe wählen.

Bitte lesen Sie den Artikel Farbschema für weitere Informationen.

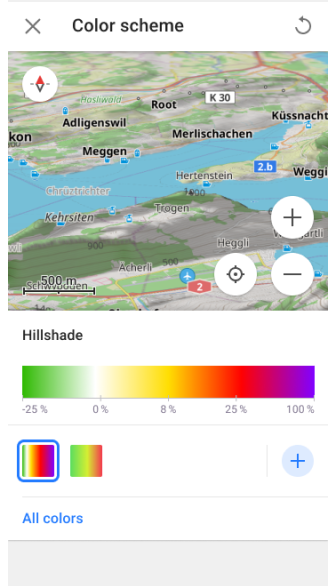

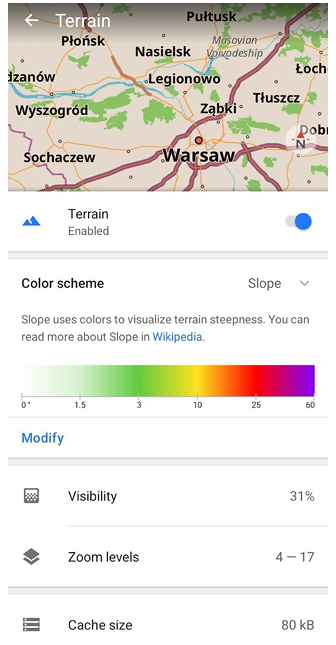

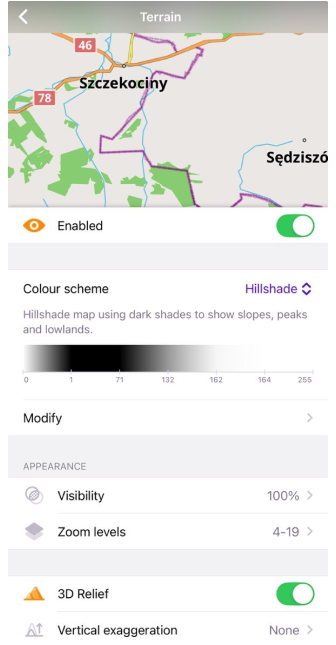

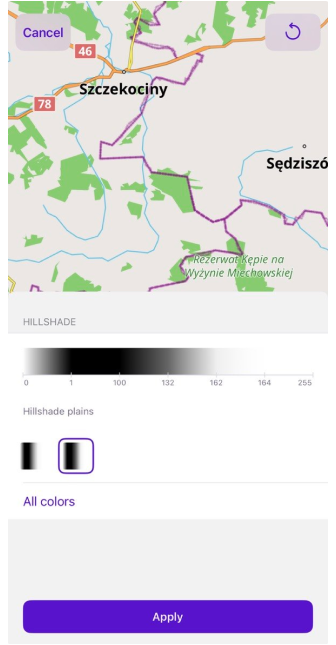

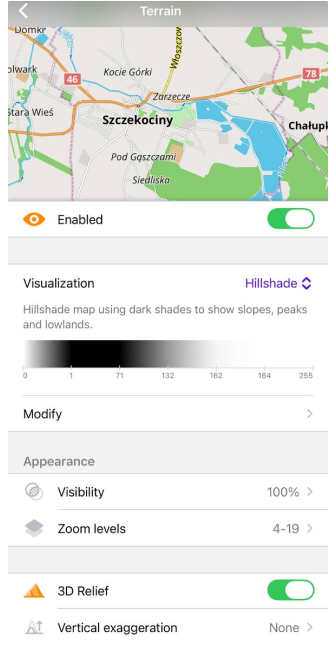

Farbschema ändern

Kostenpflichtige Funktion

Farbschema ändern ist eine OsmAnd Pro kostenpflichtige Funktion für iOS und Android .

Android

iOS

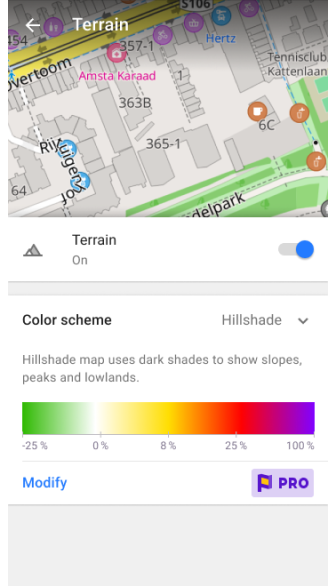

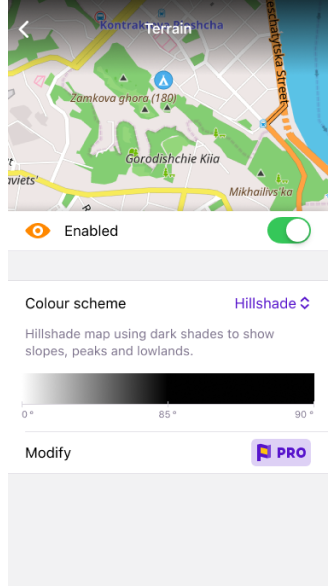

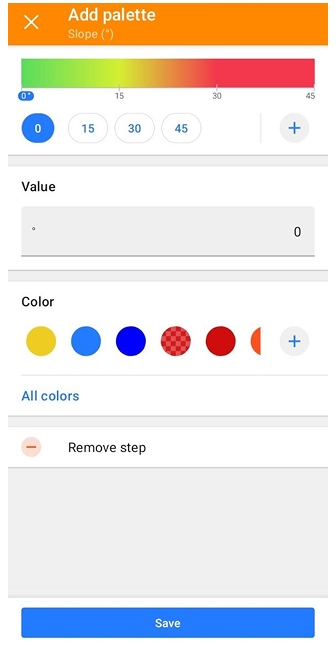

Die Funktion Farbschema ändern ermöglicht Ihnen die Auswahl eines Farbschemas:

• Aus einer vordefinierten Liste.
• Aus Farbpalettendateien, die Sie auf Ihrem Computer erstellt haben. Benutzerdefinierte Dateien können mit dem Import-/Export-Tool zu OsmAnd hinzugefügt werden.

Sie können diese Paletten bearbeiten, um das Aussehen von Karten und Routen zu personalisieren.

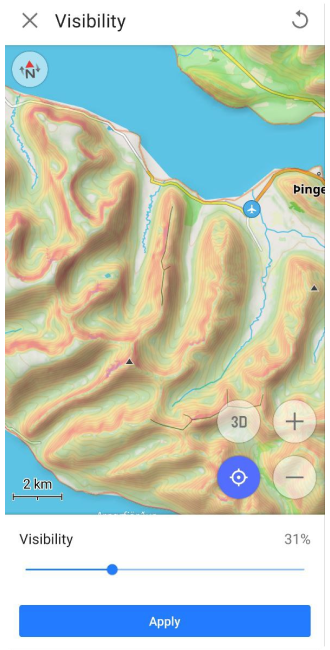

Sichtbarkeit

Sichtbarkeit 31%	Sichtbarkeit 74%

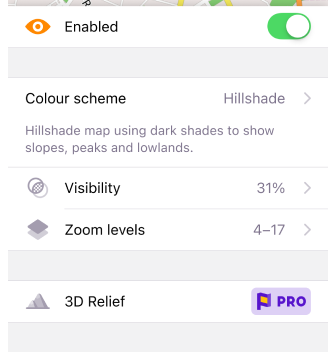

Die Funktion Sichtbarkeit wird verwendet, um die Transparenz der Schatten für die Schummerung und der Farben, die zur Darstellung des Winkels im Hangneigungsparameter verwendet werden, anzupassen.

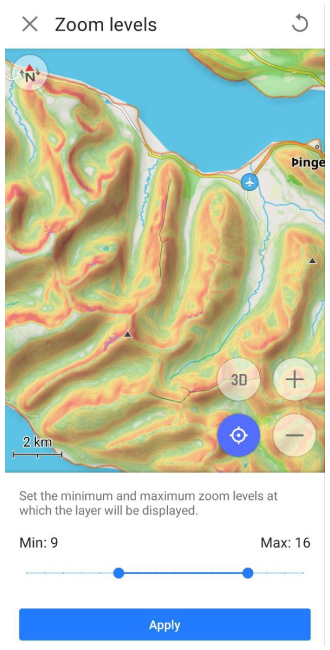

Zoomstufen

Die Funktion Skalierungsstufen ermöglicht es Ihnen, die minimalen und maximalen Werte der Kartenzuordnungsstufen, von 4 bis 19, festzulegen, bei denen die Schummerungs- oder Hangneigungskartenebenen angezeigt werden.

Cache-Größe

Die Cache-Größe ist ein Informationsbereich, der die Menge des Speichers auf Ihrem Gerät anzeigt, die derzeit für Gelände-Daten verwendet wird. Jedes Mal, wenn Sie Schummerungs- oder Hangneigungs-Informationen auf einer Karte anzeigen, werden all diese Daten temporär im Cache gespeichert, um einen schnellen Zugriff und eine spätere Verwendung zu ermöglichen und zusätzliche Belastungen des Geräteprozessors zu vermeiden.

Das Leeren des Caches ist manchmal notwendig, um Speicherplatz auf Ihrem Gerät freizugeben oder potenzielle Leistungsprobleme zu beheben. Um den Cache zu leeren, müssen Sie zu den Systemeinstellungen des Geräts gehen, dann kann der Pfad wie folgt lauten: Anwendungen → OsmAnd → Speicher → Cache leeren.

Rendering-Engine (Android)

Schummerung und Hangneigung werden in jeder ausgewählten Karten-Rendering-Engine angezeigt und angepasst.

1. Wenn Sie die Karten-Rendering-Engine Version 1 verwenden, müssen Sie den normalen Download von Schummerungs- und Hangneigungs-Rasterkarten verwenden.

2. Wenn Sie die Karten-Rendering-Engine Version 2 (OpenGL) verwenden:

   • Sie können weiterhin den normalen Downloadtyp für Schummerungs- und Hangneigungs-Rasterkarten verwenden. Dazu müssen Sie jedoch das OsmAnd-Entwicklungs-Plugin aktivieren und die Einstellung Raster-SQLite-Format für Schummerung und Hangneigung verwenden aktivieren.

   • Alternativ können Sie den Geländekarten (3D) Download verwenden. Dies spart Speicherplatz auf Ihrem Gerät, und die Schummerungs-, Hangneigungs- und 3D-Relief-Effekte werden von Ihrem Gerät daraus generiert.

Schnellaktionen

Sie können die Schaltflächen für Schnellaktionen auf dem Kartenbildschirm verwenden, um die Sichtbarkeit von Höhenlinien, Gelände-Ebenen und dem Gelände-Farbschema umzuschalten. Je nach der im Menü "Karte konfigurieren" ausgewählten Ebene wird das Zuweisen einer Gelände-Aktion zu der Schaltfläche Schummerung, Hangneigung oder Höhe anzeigen.

Die Haupteinstellungen für Kartentypen anzeigen oder ausblenden befinden sich im Abschnitt Topographie des Menüs "Karte konfigurieren". Im Artikel Schnellaktion finden Sie eine Liste der zur Anzeige verfügbaren Ebenen. Wenn Sie schnellen Zugriff auf diese Kartenkonfiguration benötigen, verwenden Sie das Tool Benutzerdefinierte Schaltfläche.

• Gehen Sie zu Aktion hinzufügen: Menü → Bildschirm konfigurieren → Benutzerdefinierte Schaltflächen → Schnellaktion → Aktion hinzufügen → Karte konfigurieren.
• Fügen Sie eine oder mehrere QA-Schaltflächen hinzu, um die Sichtbarkeit einer bestimmten Topographie-Ebene zu ändern.

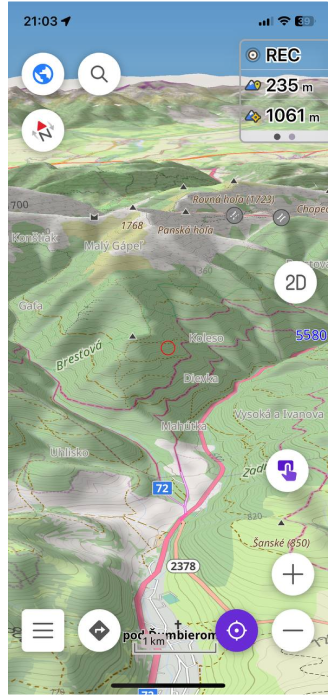

3D-Relief

Pro feature

3D-Relief ist eine OsmAnd Pro kostenpflichtige Funktion .

Android

Gehe zu: Menü → Karte konfigurieren → Topografie → 3D-Relief

iOS

Gehe zu: Menü → Karte konfigurieren → Topografie → Gelände → 3D-Relief

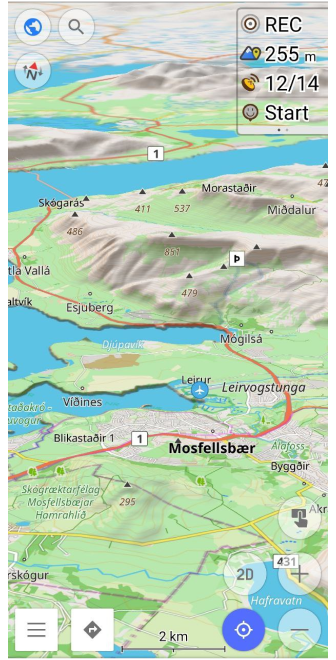

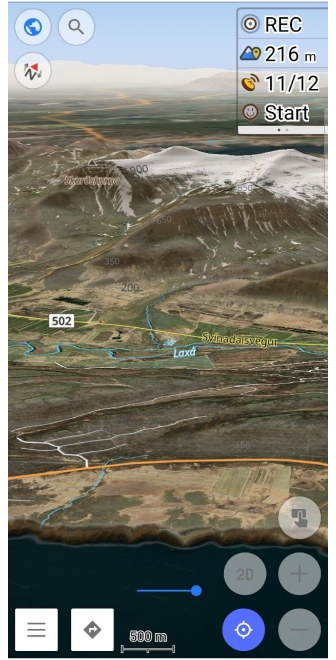

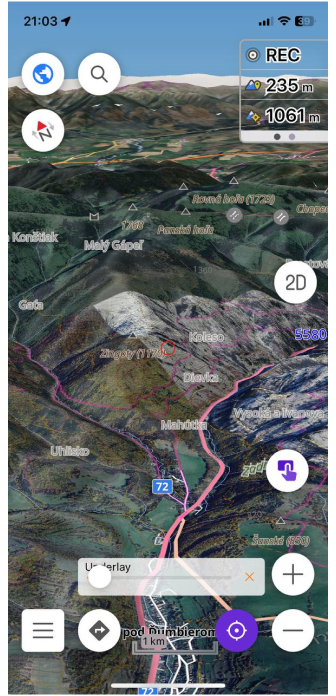

Die 3D-Relief-Funktion erzeugt ein erhöhtes Relief und bietet eine dreidimensionale Darstellung der Landschaft. 3D-Relief funktioniert offline und kann mit OsmAnd-Vektorkarten oder beliebigen Rasterkarten als Kartenquelle oder als Unterlage/Überlagerung verwendet werden.

Wie man 3D-Relief auf der Karte anzeigt.

• Erwerben Sie ein OsmAnd Pro Abonnement für iOS oder Android.

• Gehen Sie zu Menü → Karte konfigurieren:

  • Android: scrollen Sie zum Abschnitt Topografie → 3D-Relief.
  • iOS: scrollen Sie zum Abschnitt Topografie → Gelände → 3D-Relief.

• Laden Sie die Geländekarte (3D) der Regionen herunter, falls erforderlich.

Android

Vektorkartenebene	Rasterkartenebene

iOS

Vektorkartenebene	Rasterkartenebene

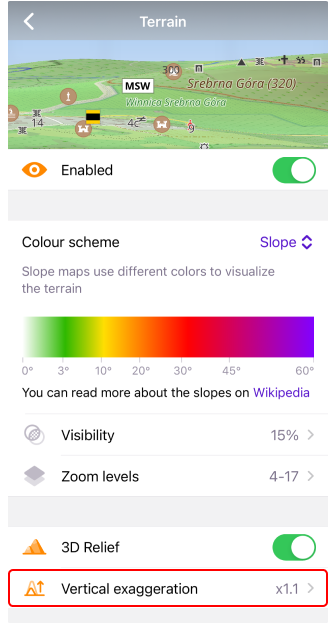

Vertikale Überhöhung

Android

Gehe zu: Menü → Karte konfigurieren → Topografie → 3D-Relief → Vertikale Überhöhung

iOS

Gehe zu: Menü → Karte konfigurieren → Topografie → Gelände → 3D-Relief → Vertikale Überhöhung

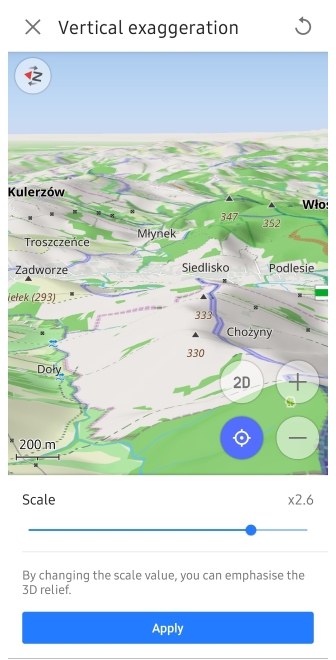

Vertikale Überhöhung ist ein spezieller Koeffizient für das 3D-Relief. Sie können den Maßstab (Vertikale Überhöhung) von x1 bis x3 ändern. Diese Funktion ermöglicht es Ihnen, glattere Geländekonturen mit erhöhter Detailgenauigkeit zu sehen.

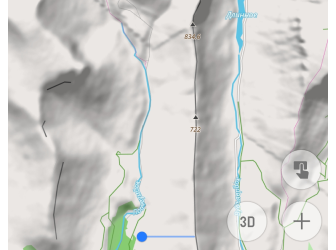

Schummerung und 3D-Relief

Schummerung	3D-Relief

Schummerung ist eine Art von Karte, die das Gelände mithilfe von Schatten darstellt und eine visuelle Darstellung der Neigung und Form der Erdoberfläche erzeugt. 3D-Relief ist eine Funktion, die der Karte dreidimensionale Effekte hinzufügt.

Wenn Sie Schummerung deaktivieren und 3D-Relief aktivieren, sind die Reliefschatten immer noch sichtbar, da Schummerung und 3D-Relief zwei verschiedene Arten der Visualisierung einer Karte sind. Schummerung erzeugt Schatten basierend auf dem Gelände und fügt sie der Karte hinzu, während 3D-Relief 3D-Elemente modelliert, um die Tiefe und Form des Geländes zu zeigen, und die Schatten Teil der Visualisierung sind. Diese Funktionen können parallel arbeiten, und das Deaktivieren von Schummerung beeinflusst nicht, wie 3D-Effekte angezeigt werden.

Wenn Schummerung aktiviert ist, erscheint ein Bild mit Reliefschatten detaillierter, dunkler und gestufter als ein 3D-Relief-Bild. Die Erklärung ist, dass Schummerung die Gradienten und Kontraste des Geländes betont und ein schärferes und detaillierteres Bild erzeugt. Die 3D-Relief-Funktion verleiht der Karte ein flüssigeres und geglättetes Aussehen, mildert das Gelände und kann die Sichtbarkeit einiger feinerer Details verringern.

Ebenentypen kombinieren

Android

iOS

OsmAnd ermöglicht es Ihnen, mehrere Arten von Kartenebenen für eine visuellere Darstellung zu kombinieren.

• Die Kombination von Höhenlinien und Schummerung ist optimal für die visuelle und numerische Abschätzung der Steilheit von Berghängen.

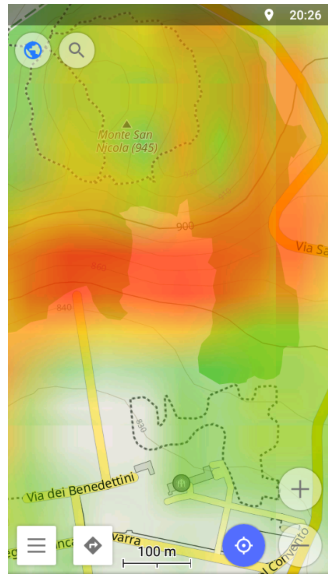

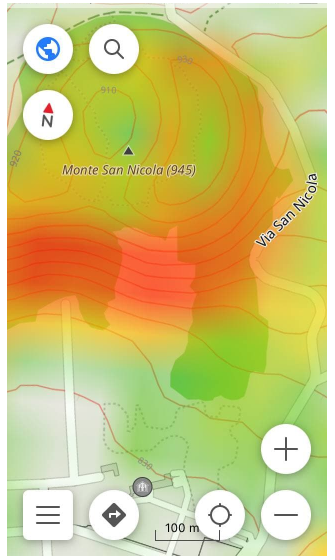

• Die Kombination von Höhenlinien und Hangneigung-Ebenen ist am besten geeignet, um die Hangneigung abzuschätzen und Punkte gleicher Höhe zu finden.
• Die Kombination von 3D-Relief- und Schummerungs-Ebenen ermöglicht eine realistischere und visuellere Darstellung des Geländes, des Reliefs und der Landschaftsdetails. Diese Kombination ist besonders für bergiges und hügeliges Gelände geeignet.

Verwandte Artikel

• Interaktion mit der Karte
• Globale Einstellungen
• Vektorkarten (Kartenstile)

Häufige Probleme und Lösungen

1. Wie man den Kauf des Topographie-Plugins (ehemals Höhenlinien) wiederherstellt. (prüfen).
2. Höhenlinien, Höhendaten oder 3D-Relief werden nicht angezeigt. (prüfen)
3. Die Karte wechselt während der Navigation automatisch in den 3D-Modus:
   • Stellen Sie sicher, dass die Schaltfläche 3D-Modus im Menü → Bildschirm konfigurieren → Schaltflächen → Standardschaltflächen deaktiviert ist.
   • Überprüfen Sie, ob im Menü → Karte konfigurieren → Topographie Geländefunktionen aktiviert sind, die einen 3D-Effekt auslösen könnten.
