Topografya

Genel Bakış

Ücretli özellik

Topografya eklentisi, OsmAnd uygulamasının ücretli bir özelliğidir.

Topografya, arazinin rölyefini görsel olarak değerlendirmek için bilgi sağlayan önemli bir haritacılık özelliğidir. Eşyükselti çizgileri, Arazi (Gölgeli Kabartma ve Eğim) ve 3B Rölyef gibi topografya bilgileri, yükseklik, rölyef, aşırı noktalar, diklik veya eşit yükseklikteki noktaları görerek arazinin düzenini görsel olarak değerlendirmeye yardımcı olur.

Bu eklenti tarafından sağlanan her özellik, etkinleştirildiğinde, ayarlara bağlı olarak ana harita kaynağının üstünde veya altında görüntülenebilen bağımsız bir harita katmanıdır.

Topografya eklentisi aşağıdaki harita türlerine erişim sağlar:

• Eşyükselti çizgileri. Bu, metre veya fit olarak temsil edilen bir vektör haritasıdır. Eşyükselti çizgileri yükseklik seviyelerini gösterir ve araziyi görselleştirmeye yardımcı olur.
• Gölgeli Kabartma. Tepelerin ve eğimlerin gölgelendirilmesiyle harita türleri, rölyefi daha görünür hale getirir ve araziyi görsel olarak yorumlamaya yardımcı olur.
• Eğim. Rota planlaması ve güvenlik için önemli olabilecek eğimlerin dikliği hakkında bilgi sağlayan Raster katmanı.
• 3B Rölyef. Yalnızca OsmAnd Pro aboneliği ile kullanılabilen, arazinin üç boyutlu bir temsilini sağlayan bir vektör haritasıdır.

Android

Eşyükselti Çizgileri	Gölgeli Kabartma	Eğim

iOS

Eşyükselti Çizgileri	Gölgeli Kabartma	Eğim

OsmAnd tarafından arazi tespiti için kullanılan DEM verileri için lisans

Haritadaki yükseklik verileri (70 derece kuzey enlemi ile 70 derece güney enlemi arasında) Shuttle Radar Topography Mission (SRTM) kapsamında yapılan ölçümlerden elde edilmiştir. NASA'nın Dünya Gözlem Sistemi'ndeki birincil görüntüleme aracı olan Advanced Spaceborne Thermal Emission and Reflection Radiometer (ASTER) kullanılmıştır. Tam bilgi için Lisans bölümüne bakın.

DEM (DSM) verileri

• ALOS DEM. Bu ürün için kullanılan orijinal veriler JAXA'nın AW3D'si tarafından sağlanmıştır.

• MERIT DEM.

• ArcticDEM: Porter, Claire; Morin, Paul; Howat, Ian; Noh, Myoung-Jon; Bates, Brian; Peterman, Kenneth; Keesey, Scott; Schlenk, Matthew; Gardiner, Judith; Tomko, Karen; Willis, Michael; Kelleher, Cole; Cloutier, Michael; Husby, Eric; Foga, Steven; Nakamura, Hitomi; Platson, Melisa; Wethington, Michael, Jr.; Williamson, Cathleen; Bauer, Gregory; Enos, Jeremy; Arnold, Galen; Kramer, William; Becker, Peter; Doshi, Abhijit; D’Souza, Cristelle; Cummins, Pat; Laurier, Fabien; Bojesen, Mikkel, 2018, “ArcticDEM”, Harvard Dataverse, V1.

• Sonny's LiDAR Digital Terrain Models of Europe (DTM).

Gerekli Kurulum Parametreleri

Eşyükselti çizgileri ve Arazi (Gölgeli Kabartma, Eğim) verilerini haritada görüntülemek için:

1. Satın Alma: OsmAnd+, OsmAnd Maps+ veya OsmAnd Pro satın alma planı
2. Ana Menü'nün Eklentiler bölümünde Topografya eklentisini etkinleştirin.
3. Haritaları indirin: Eşyükselti çizgileri, Gölgeli Kabartma, Eğim veya Arazi haritası (3B) haritaları.
4. Harita görünümü için Eşyükselti çizgileri, Gölgeli Kabartma veya Eğim'i etkinleştirin ve ayarlayın.
5. Ayrıca YouTube eğitimini izleyebilirsiniz.

3B Rölyef görüntülemek için, Topografya eklentisine erişim de dahil olmak üzere OsmAnd Pro planını satın almanız gerekir.

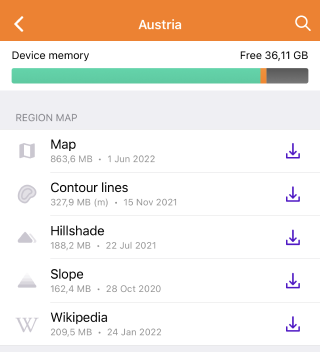

Haritaları İndir

Eklenti işlevselliğiyle çalışmaya başlamak için ilgilendiğiniz haritaları indirmeniz gerekir. Dağlık bölgeler için Eşyükselti Çizgileri gibi bazı haritalar 2 GB'ı aşan oldukça büyük olabilir ve eski cihazlarda desteklenmeyebilir.

Kararlı çalışma ve kaynak tasarrufu için, uygulamanın belirli bölgeleri sunuluyorsa, tüm ülkenin değil, belirli bölgelerin bir haritasını indirebilirsiniz. Her harita türünün boyutu hakkında bilgiler adlarının altında listelenmiştir.

3B Rölyef Haritaları

Android

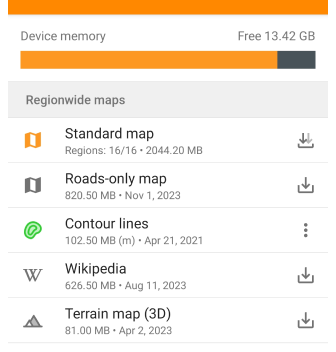

Şuraya git: Menü → Haritalar & Kaynaklar → Bölgeler

iOS

Şuraya git: Menü → Haritalar & Kaynaklar → Dünya çapında

Gölgeli Kabartma, Eğim ve 3B Rölyef'i görüntülemek için Arazi haritası (3B) haritalarını indirmeniz gerekir. Haritaları indirdikten sonra, Ana Menü'nün Haritayı yapılandır bölümünü kullanarak Eşyükselti çizgileri ve Arazi'yi görüntüleyebilirsiniz.

Ekranda görüntülenen harita indirilmemişse, Menü → Haritayı yapılandır → Topografya bölümü → Arazi'de özellik listesinin altında, önerilen ek haritalarla birlikte Haritaları indir bölümü görüntülenecektir.

Eşyükselti Çizgileri (Metre veya Fit)

Android

iOS

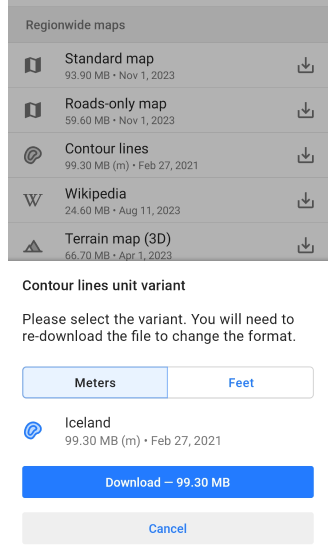

Eşyükselti çizgileri için, haritada hangi birimlerde (metre veya fit) görüntüleneceklerini belirlemeniz ve haritanın uygun sürümünü cihazınıza indirmeniz gerekir.

Birim seçenekleri değiştirilemez, bu nedenle metreden fite veya tersine geçmeniz gerekiyorsa, yeni sürümü indirmek için Eşyükselti çizgileri haritasının önceki sürümünü kaldırmanız gerekir.

Eşyükselti Çizgileri

Android

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Eş yükselti eğrileri

iOS

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Eşyükselti çizgileri

Eşyükselti çizgileri bir harita üzerindeki yüksekliklerin grafiksel bir temsilidir ve vektör haritaları olarak mevcuttur. Aynı rakıma sahip noktaların karşılık geldiği çizgileri oluştururlar, bu çizgiler yüzeyin hangi yöne ve ne kadar eğimli olduğunu belirlemenizi sağlayan konturlar oluşturur.

Harita oluşturma motoru kullanılırken:

• Sürüm 2 (OpenGL). Eşyükselti çizgileri hem 3B görünümde hem de 3B rölyef modunda desteklenir.
• Sürüm 1. İnternet'ten alınan döşeme haritaları kullanılırken eşyükselti çizgileri desteklenmez.

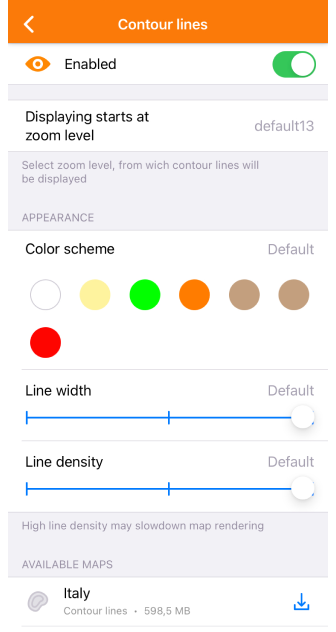

Görünüm ayarları:

• Eş yükselti eğrileri. Eşyükselti çizgilerini açıp kapatın.
• Yakınlaştırma seviyesinde başlayarak görüntüle. Eşyükselti çizgilerinin görünür olduğu yakınlaştırma seviyelerini tanımlayın.
• Renk düzeni. Eşyükselti çizgilerini görüntülemek için rengi seçin.
• Eş yükselti eğrisi genişliği. Eşyükselti çizgilerinin genişliğini ayarlayın.
• Eş yükselti eğrisi yoğunluğu. Eşyükselti çizgilerinin yoğunluğunu seçin (Düşük, Orta, Yüksek). Daha yüksek yoğunluklar yükleme hızını etkileyebilir.
• Haritalar & Kaynaklar. Mevcut bölge ve yakındaki alanlar için eşyükselti çizgisi haritalarını görüntüleyin ve indirin.

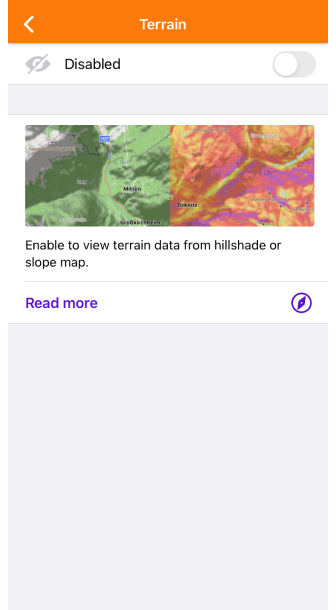

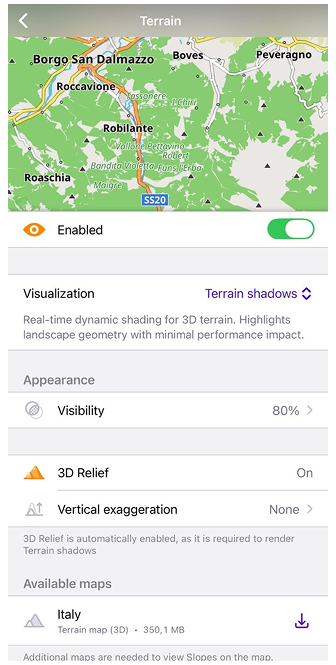

Arazi

Android

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Arazi

iOS

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Arazi

Arazi seçeneği, Gölgeli Kabartma, Eğim ve Rakım gibi üç özelliği etkinleştirmenizi ve özelleştirmenizi sağlar. Özel özellikler:

• Aynı anda yalnızca bir seçenek etkinleştirilebilir: Gölgeli Kabartma, Eğim veya Rakım.
• İlgili haritayı indirip etkinleştirdikten sonra herhangi bir değişiklik görmüyorsanız, uygulamayı yeniden başlatmanız önerilir.

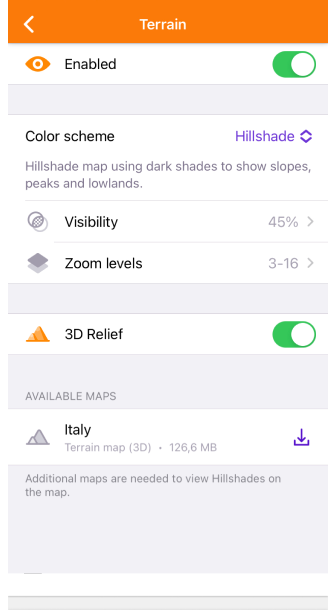

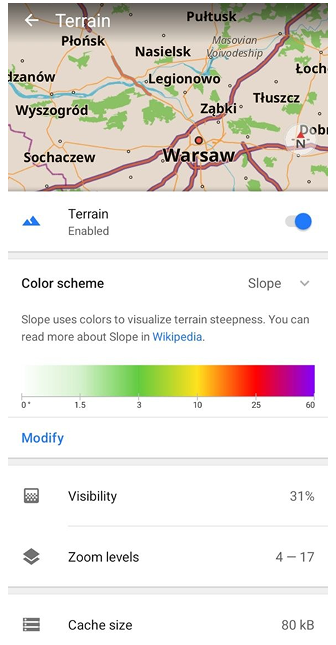

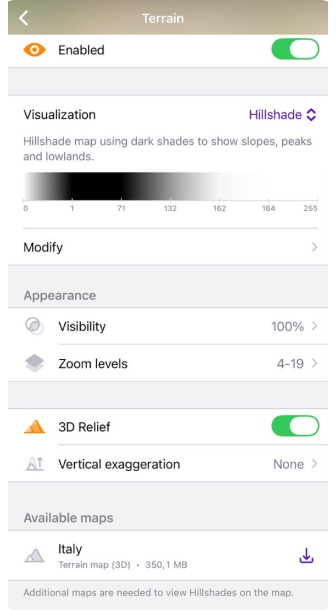

Arazi menüsü, renk şeması seçimi, değiştirme seçeneği ( Pro aboneleri için), harita üzerindeki katmanın şeffaflığını değiştirme (görünürlük) ve görüntüleme için yakınlaştırma seviyesini seçme, önbelleğe alınmış verilerin boyutu hakkında bilgi ve katmanı görüntülemek için gerekli haritaların bir listesini içerir.

Gölgeli Kabartma, Eğim ve Rakım Katmanları

Gölgeli Kabartma	Eğim	Rakım

Gölgeli Kabartma, arazi verilerini kullanarak yüzey aydınlatmasını simüle etmeye dayanır. Bu yöntem, yüzeyin ışık kaynağına göre açısına bağlı olarak gölgeler ve vurgular oluşturmayı içerir. Sonuç olarak, haritada doğal tepeler, vadiler ve diğer arazi detaylarını görürsünüz.

Eğim, haritadaki noktaların yükseklik verilerine göre yüzey eğim açısını belirler. Eğim açısı hesaplamaları, yükseklikteki değişiklikler ve noktalar arasındaki mesafeler dikkate alınarak yapılır ve bu değişiklik bir eğim açısı olarak temsil edilir.

Rakım, haritadaki noktaların deniz seviyesine göre yüksekliğini temsil eder. Arazinin yükseklikte nasıl değiştiğini anlamanıza yardımcı olur. Bu özellik, özellikle yükseklik bilgisinin rota planlamasına ve fiziksel eforun yönetilmesine yardımcı olabileceği yürüyüş veya dağ bisikleti gibi aktiviteler için kullanışlıdır. Rakım verileri yükseklik modellerinden türetilir ve yüksek ve alçak noktaların net bir görünümünü sağlar, bu da bir rotanın zorluğunu değerlendirmeyi veya yolculuğunuz boyunca zirveleri ve vadileri belirlemeyi kolaylaştırır.

Gölgeli Kabartma, Eğim ve Rakım raster haritaları, Sayısal Yükseklik Modelleri (DEM) gibi raster arazi verilerine dayanarak oluşturulur.

Kullanım:

• Navigasyon. Güvenli navigasyon için çok önemli olabilecek hem yokuş aşağı hem de yokuş yukarı dik yamaçları belirlemeye yardımcı olur.
• Rota planlama. Araziyi dikkate alarak en uygun rotaları seçmeye yardımcı olur.
• Arazi tahmini. Özellikle yürüyüş veya bisiklet sürüyorsanız, manzarayı görselleştirmek için kullanışlıdır.

Varsayılan Renk Şeması

Gölgeli Kabartma	Eğim	Rakım

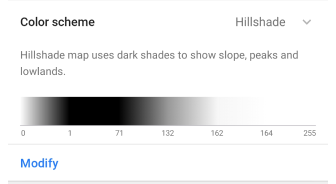

• Gölgeli Kabartma eğimleri, zirveleri ve alçak bölgeleri göstermek için koyu tonlar kullanır. Sanal Güneşin sabit bir azimutu (yönü) 315 derecedir.

• Eğim, arazinin dikliğini görselleştirmek için renk kullanır. Daha fazlasını buradan okuyabilirsiniz. Her renk, yataydan bir sapma açısına karşılık gelir. Ek bir Eğim renk şeması olan Çığ, Değiştir menüsünde mevcuttur.

• Rakım. Rakım haritası, tanımlanmış bir renk şemasından bir gradyan kullanarak hesaplanan harita yüksekliğine göre her pikseli renklendirir. Genellikle, rakım şemaları konuma çok bağlıdır. Dağlık bölgelerde renkleri daha geniş bir rakım aralığına dağıtmayı tercih ederken, düz alanlarda min/maks rakım arasında küçük bir aralığa sahip bir renk şeması seçersiniz.

Daha fazla bilgi için lütfen Renk Şeması makalesini okuyun.

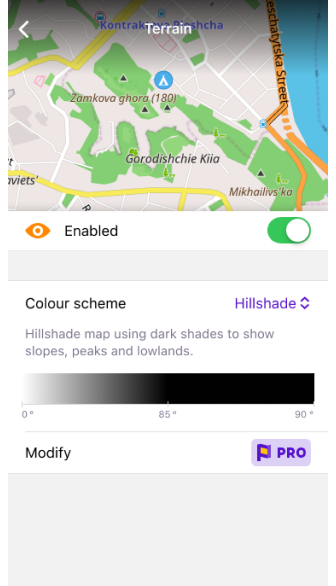

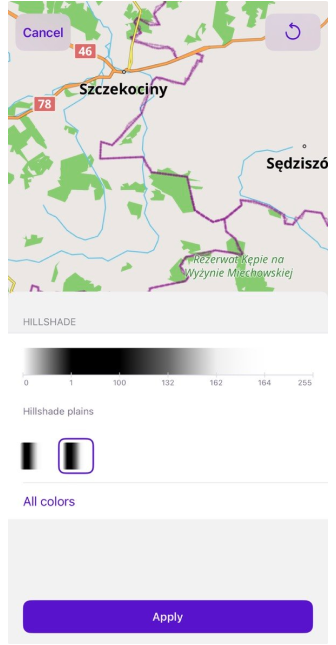

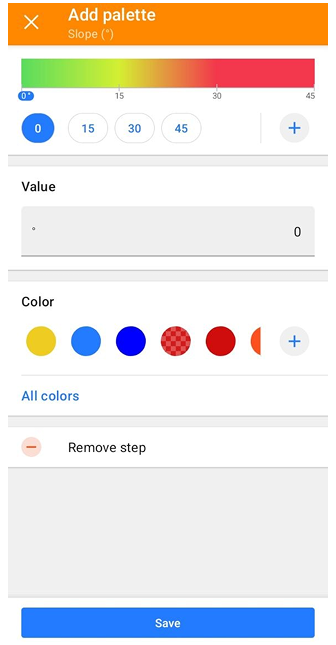

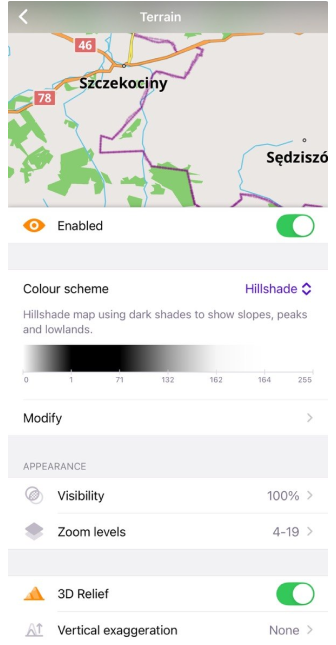

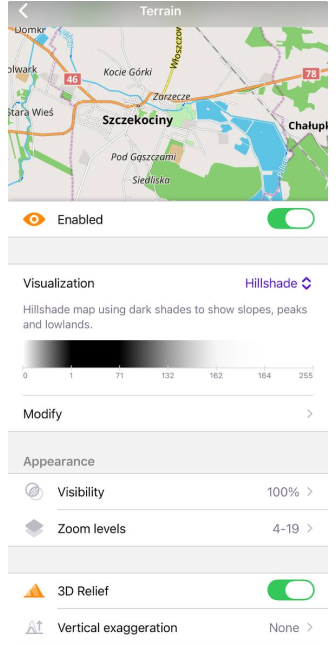

Renk Şemasını Değiştir

Ücretli özellik

Renk Şemasını Değiştir iOS ve Android için OsmAnd Pro ücretli bir özelliktir .

Android

iOS

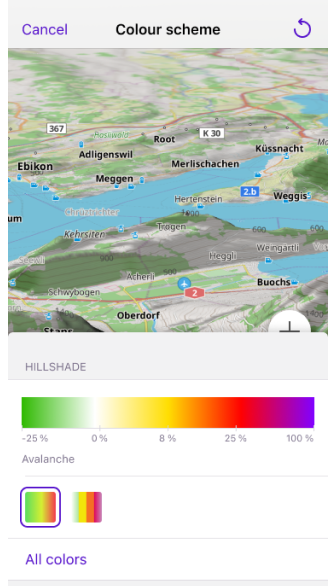

Renk Şemasını Değiştir özelliği bir renk şeması seçmenize olanak tanır:

• Önceden tanımlanmış bir listeden.
• Bilgisayarınızda oluşturduğunuz renk paleti dosyalarından. Özel dosyalar, içe/dışa aktarma aracı kullanılarak OsmAnd'a eklenebilir.

Haritaların ve rotaların görünümünü kişiselleştirmek için bu paletleri düzenleyebilirsiniz.

Görünürlük

Görünürlük %31	Görünürlük %74

Görünürlük işlevi, Gölgeli Kabartma için gölgelerin şeffaflığını ve Eğim parametresindeki açıyı temsil etmek için kullanılan renkleri ayarlamak için kullanılır.

Yakınlaştırma Seviyeleri

Ölçek Seviyeleri işlevi, Gölgeli Kabartma veya Eğim harita katmanlarının görüntüleneceği 4 ila 19 arasındaki harita yakınlaştırma seviyelerinin minimum ve maksimum değerlerini ayarlamanıza olanak tanır.

Önbellek Boyutu

Önbellek boyutu, cihazınızda Arazi verileri için kullanılan bellek miktarını gösteren bilgilendirici bir bölümdür. Bir haritada Gölgeli Kabartma veya Eğim bilgilerini her görüntülediğinizde, tüm bu veriler hızlı erişim ve daha sonra kullanılmak üzere önbellekte geçici olarak depolanır, böylece cihazınızın işlemcisi üzerinde ek yük oluşmaz.

Önbelleği temizlemek bazen cihazınızda yer açmak veya olası performans sorunlarını çözmek için gereklidir. Önbelleği temizlemek için cihazın Sistem Ayarları'na gitmeniz gerekir, ardından yol şöyle olabilir: Uygulamalar → OsmAnd → Depolama → Önbelleği temizle.

Oluşturma Motoru (Android)

Gölgeli Kabartma ve Eğim, seçilen herhangi bir Harita oluşturma motorunda görüntülenir ve ayarlanır.

1. Harita oluşturma motoru Sürüm 1 kullanıyorsanız, Gölgeli Kabartma ve Eğim raster haritalarının normal indirmesini kullanmanız gerekir.

2. Harita oluşturma motoru Sürüm 2 (OpenGL) kullanıyorsanız:

   • Normal Gölgeli Kabartma ve Eğim raster harita indirme türünü kullanmaya devam edebilirsiniz. Ancak, bunu yapmak için OsmAnd geliştirme eklentisini etkinleştirmeniz ve Gölgeli kabartma ve eğim için raster SQLite formatını kullan ayarını etkinleştirmeniz gerekir.

   • Alternatif olarak, Arazi Haritası (3B) indirmesini kullanabilirsiniz. Bu, cihazınızda bellek alanı tasarrufu sağlar ve Gölgeli Kabartma, Eğim ve 3B Rölyef efektleri cihazınız kullanılarak bunlardan oluşturulur.

Hızlı Eylemler

Eşyükselti Çizgileri, Arazi katmanları ve Arazi renk şeması görünürlüğünü değiştirmek için harita ekranındaki Hızlı Eylem düğmelerini kullanabilirsiniz. Haritayı yapılandır menüsünde seçilen katmana bağlı olarak, düğmeye bir Arazi eylemi atamak Gölgeli Kabartma, Eğim veya Rakım'ı görüntüler.

Harita türlerini Göster veya Gizle için ana ayarlar, Haritayı Yapılandır menüsünün Topografya bölümündedir. Hızlı Eylem makalesinde, görüntüleme için mevcut katmanların bir listesini bulabilirsiniz. Bu harita yapılandırmasına hızlı erişime ihtiyacınız varsa, Özel Düğme aracını kullanın.

• Eylem ekle bölümüne gidin: Menü → Ekranı yapılandır → Özel düğmeler → Hızlı eylem → Eylem ekle → Haritayı yapılandır.
• Belirli bir topografya katmanının görünürlüğünü değiştirmek için bir veya daha fazla QA düğmesi ekleyin.

3B Rölyef

Pro özellik

3B Rölyef, OsmAnd Pro ücretli bir özelliktir .

Android

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → 3B Kabartma

iOS

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Arazi → 3B Kabartma

3B Rölyef özelliği, yükseltilmiş bir rölyef üretir ve manzaranın üç boyutlu bir temsilini sağlar. 3B Rölyef çevrimdışı çalışır ve OsmAnd vektör haritaları veya herhangi bir raster haritası ile Harita Kaynağı veya Altlık/Üstlük olarak kullanılabilir.

Haritada 3B Rölyef nasıl görüntülenir.

• iOS veya Android için OsmAnd Pro aboneliği satın alın.

• Menü → Haritayı yapılandır bölümüne gidin:

  • Android: Topoğrafya bölümüne → 3B Kabartma kaydırın.
  • iOS: Topoğrafya bölümüne → Arazi → 3B Kabartma kaydırın.

• Gerekirse bölgelerin Arazi haritasını (3B) indirin.

Android

Vektör harita katmanı	Raster harita katmanı

iOS

Vektör harita katmanı	Raster harita katmanı

Dikey Abartma

Android

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → 3B Kabartma → Dikey abartma

iOS

Şuraya git: Menü → Haritayı yapılandır → Topoğrafya → Arazi → 3B Kabartma → Dikey abartma

Dikey abartma, 3B rölyef için özel bir katsayıdır. Ölçeği (Dikey abartma) x1'den x3'e değiştirebilirsiniz. Bu özellik, daha fazla ayrıntıyla daha pürüzsüz arazi konturlarını görüntülemenizi sağlar.

Gölgeli Kabartma ve 3B Rölyef

Gölgeli Kabartma	3B Rölyef

Gölgeli Kabartma, gölgeleri kullanarak araziyi gösteren, dünyanın yüzeyinin eğiminin ve şeklinin görsel bir temsilini oluşturan bir harita türüdür. 3B Rölyef, haritaya üç boyutlu efektler ekleyen bir özelliktir.

Gölgeli Kabartma'yı devre dışı bırakır ve 3B Rölyef'i etkinleştirirseniz, rölyef gölgeleri hala görünür olacaktır çünkü Gölgeli Kabartma ve 3B Rölyef bir haritayı görselleştirmenin iki farklı yoludur. Gölgeli Kabartma, araziye dayalı gölgeler oluşturur ve bunları haritaya eklerken, 3B Rölyef, arazinin derinliğini ve şeklini göstermek için 3B öğeleri modeller ve gölgeler görselleştirmenin bir parçasıdır. Bu özellikler paralel çalışabilir ve Gölgeli Kabartma'yı devre dışı bırakmak 3B efektlerin nasıl görüntülendiğini etkilemez.

Gölgeli Kabartma etkinleştirildiğinde, rölyef gölgeleri olan bir görüntü, bir 3B Rölyef görüntüsünden daha ayrıntılı, daha koyu ve daha basamaklı görünür. Açıklama, Gölgeli Kabartma'nın arazinin gradyanlarını ve kontrastlarını vurgulayarak daha keskin ve daha ayrıntılı bir görüntü oluşturmasıdır. 3B Rölyef özelliği, haritaya daha akıcı ve pürüzsüz bir görünüm kazandırır, araziyi yumuşatır ve bazı ince detayların görünürlüğünü azaltabilir.

Katman Türlerini Birleştir

Android

iOS

OsmAnd, daha görsel bir görüntüleme için birden fazla harita katmanı türünü birleştirmenize olanak tanır.

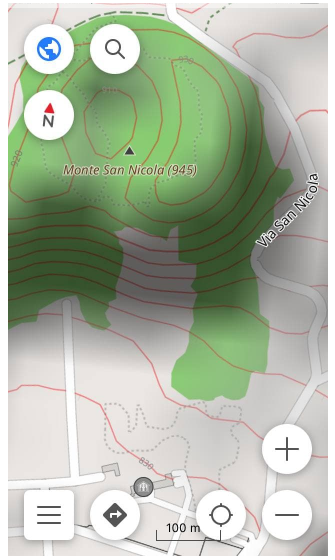

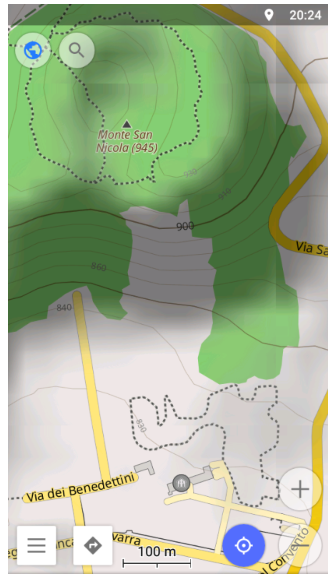

• Eşyükselti çizgileri ve Gölgeli Kabartma kombinasyonu, dağ eğiminin dikliğini görsel ve sayısal olarak tahmin etmek için en uygunudur.

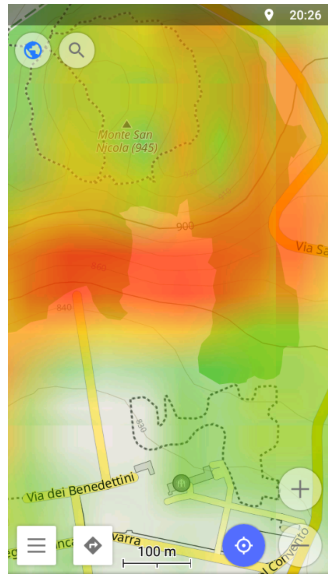

• Eşyükselti çizgileri ve Eğim katmanlarının kombinasyonu, eğim dikliğini tahmin etmek ve aynı yüksekliğe sahip noktaları bulmak için en iyisidir.
• 3B Rölyef ve Gölgeli Kabartma katmanlarının kombinasyonu, arazinin, rölyefin ve manzara detaylarının daha gerçekçi ve görsel bir temsilini elde etmenizi sağlar. Bu kombinasyon özellikle dağlık ve engebeli arazi için uygundur.

İlgili Makaleler

• Harita ile Etkileşim
• Genel Ayarlar
• Vektör Haritaları (Harita Stilleri)

Yaygın Sorunlar ve Çözümler

1. Topografya (eski adıyla Eşyükselti çizgileri) eklentisi satın alımını geri yükleme. (kontrol edin).
2. Eşyükselti Çizgileri, Yükseklik verileri veya 3B Rölyef görüntülenmiyor. (kontrol edin)
3. Harita, navigasyon sırasında otomatik olarak 3B moda geçiyor:
   • Menü → Ekranı Yapılandır → Düğmeler → Varsayılan Düğmeler bölümünde 3B Mod düğmesinin devre dışı olduğundan emin olun.
   • Menü → Haritayı Yapılandır → Topografya bölümünde 3B efekti tetikleyebilecek herhangi bir Arazi özelliğinin etkin olup olmadığını kontrol edin.
