Topografia

Przegląd

Funkcja płatna

Wtyczka Topografia to płatna funkcja aplikacji OsmAnd.

Topografia to ważna cecha kartografii, która dostarcza informacji do wizualnej oceny rzeźby terenu. Informacje topograficzne, takie jak linie konturowe, teren (cieniowanie wzgórz i nachylenie) oraz rzeźba 3D, pomagają w wizualnej ocenie ukształtowania terenu poprzez ukazanie wysokości, rzeźby, ekstremów, stromości lub punktów o równej wysokości.

Każda funkcja dostarczana przez tę wtyczkę jest niezależną warstwą mapy, która po włączeniu może być wyświetlana nad lub pod głównym źródłem mapy, w zależności od ustawień.

Wtyczka Topografia zapewnia dostęp do następujących typów map:

• Linie konturowe. Jest to mapa wektorowa przedstawiona w metrach lub stopach. Linie konturowe pokazują poziomy wysokości i pomagają wizualizować teren.
• Cieniowanie wzgórz. Typy map z cieniowaniem wzgórz i stoków sprawiają, że rzeźba jest bardziej widoczna i pomagają wizualnie interpretować teren.
• Nachylenie. Warstwa rastrowa, która dostarcza informacji o stromości stoków, co może być ważne dla planowania tras i bezpieczeństwa.
• Rzeźba 3D. Jest to mapa wektorowa, która zapewnia trójwymiarową reprezentację terenu, dostępna tylko z subskrypcją OsmAnd Pro.

Android

Linie konturowe	Cieniowanie wzgórz	Nachylenie

iOS

Linie konturowe	Cieniowanie wzgórz	Nachylenie

Licencja na dane DEM używane przez OsmAnd do wykrywania terenu

Dane wysokościowe na mapie (między 70 stopniem szerokości geograficznej północnej a 70 stopniem szerokości geograficznej południowej) zostały uzyskane z pomiarów wykonanych w ramach Shuttle Radar Topography Mission (SRTM). Wykorzystano w niej Advanced Spaceborne Thermal Emission and Reflection Radiometer (ASTER), główne narzędzie obrazowania w NASA's Earth Observation System. Pełne informacje znajdują się w Licencji.

Dane DEM (DSM)

• ALOS DEM. Oryginalne dane użyte do tego produktu zostały dostarczone przez JAXA AW3D.

• MERIT DEM.

• ArcticDEM: Porter, Claire; Morin, Paul; Howat, Ian; Noh, Myoung-Jon; Bates, Brian; Peterman, Kenneth; Keesey, Scott; Schlenk, Matthew; Gardiner, Judith; Tomko, Karen; Willis, Michael; Kelleher, Cole; Cloutier, Michael; Husby, Eric; Foga, Steven; Nakamura, Hitomi; Platson, Melisa; Wethington, Michael, Jr.; Williamson, Cathleen; Bauer, Gregory; Enos, Jeremy; Arnold, Galen; Kramer, William; Becker, Peter; Doshi, Abhijit; D’Souza, Cristelle; Cummins, Pat; Laurier, Fabien; Bojesen, Mikkel, 2018, “ArcticDEM”, Harvard Dataverse, V1.

• Sonny's LiDAR Digital Terrain Models of Europe (DTM).

Wymagane parametry konfiguracji

Aby wyświetlić dane Linii konturowych i Terenu (Cieniowanie wzgórz, Nachylenie) na mapie:

1. Zakup: plan zakupu OsmAnd+, OsmAnd Maps+ lub OsmAnd Pro
2. Włącz wtyczkę Topografia w sekcji Wtyczki w Menu głównym.
3. Pobierz: Linie konturowe, Cieniowanie wzgórz, Nachylenie lub mapy terenu (3D).
4. Włącz i dostosuj: Linie konturowe, Cieniowanie wzgórz lub Nachylenie dla widoku mapy.
5. Możesz również obejrzeć samouczek na YouTube.

Aby wyświetlić Rzeźbę 3D, musisz wykupić plan OsmAnd Pro, który obejmuje dostęp do wtyczki Topografia.

Pobieranie map

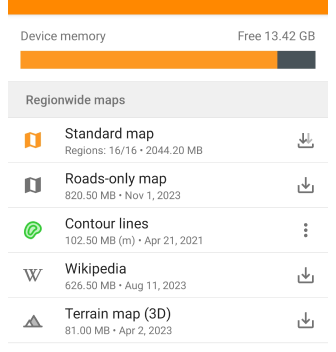

Aby rozpocząć pracę z funkcjonalnością wtyczki, należy pobrać interesujące nas mapy. Niektóre mapy, takie jak Linie konturowe dla regionów górskich, mogą być dość duże, przekraczając 2 GB, i mogą nie być obsługiwane na przestarzałych urządzeniach.

Dla stabilnej pracy i oszczędności zasobów, można pobrać mapę nie całego kraju, ale jego konkretnych regionów, jeśli takie regiony są oferowane w aplikacji. Informacje o rozmiarze każdego typu mapy są podane pod ich nazwą.

Mapy rzeźby 3D

Android

Przejdź do: Menu → Mapy i źródła → Regiony

iOS

Przejdź do: [object Object] → Mapy i źródła → Cały świat

Aby wyświetlić Cieniowanie wzgórz, Nachylenie i Rzeźbę 3D, należy pobrać mapy Terenu (3D). Po pobraniu map można wyświetlić Linie konturowe i Teren za pomocą sekcji Konfiguruj mapę w Menu głównym.

Jeśli mapa wyświetlana na ekranie nie jest pobrana, to w Menu → Konfiguruj mapę → Sekcja Topografia → Teren na dole listy funkcji zostanie wyświetlona sekcja Pobierz mapy z sugerowanymi dodatkowymi mapami.

Linie konturowe (metry lub stopy)

Android

iOS

Dla Linii konturowych należy określić, w jakich jednostkach (metry lub stopy) będą one wyświetlane na mapie i pobrać odpowiednią wersję mapy na urządzenie.

Opcje jednostek nie są zamienne, więc jeśli chcesz przełączyć się z metrów na stopy lub odwrotnie, musisz odinstalować poprzednią wersję mapy linii konturowych, aby pobrać nową wersję.

Linie konturowe

Android

Przejdź do: Menu → Skonfiguruj mapę → Topografia → Poziomice

iOS

Przejdź do: [object Object] → Skonfiguruj mapę → Topografia → Linie konturowe

Linie konturowe to graficzne przedstawienie wysokości na mapie i są dostępne jako mapy wektorowe. Tworzą one linie odpowiadające punktom o tej samej wysokości, które tworzą kontury, pozwalające określić, w jakim kierunku i o ile nachyla się powierzchnia.

Podczas korzystania z silnika renderowania map:

• Wersja 2 (OpenGL). Linie konturowe są obsługiwane zarówno w widoku 3D, jak i w trybie rzeźby 3D.
• Wersja 1. Linie konturowe nie są obsługiwane podczas korzystania z map kafelkowych pochodzących z Internetu.

Ustawienia wyglądu:

• Poziomice. Włącz lub wyłącz linie konturowe.
• Wyświetlanie rozpoczyna się na poziomie powiększenia. Zdefiniuj poziomy powiększenia, na których widoczne są linie konturowe.
• Zestaw kolorów. Wybierz kolor do wyświetlania linii konturowych.
• Szerokość izolinii. Dostosuj szerokość linii konturowych.
• Gęstość izolinii. Wybierz gęstość linii konturowych (Niska, Średnia, Wysoka). Wyższe gęstości mogą wpływać na szybkość ładowania.
• Mapy i źródła. Wyświetl i pobierz mapy linii konturowych dla bieżącego regionu i pobliskich obszarów.

Teren

Android

Przejdź do: Menu → Skonfiguruj mapę → Topografia → Teren

iOS

Przejdź do: [object Object] → Skonfiguruj mapę → Topografia → Teren

Opcja Teren umożliwia i pozwala dostosować trzy funkcje, takie jak Cieniowanie wzgórz, Nachylenie i Wysokość. Specyficzne cechy:

• W danym momencie można włączyć tylko jedną opcję: Cieniowanie wzgórz, Nachylenie lub Wysokość.
• Jeśli po pobraniu i włączeniu odpowiedniej mapy nie widzisz żadnych zmian, zaleca się ponowne uruchomienie aplikacji.

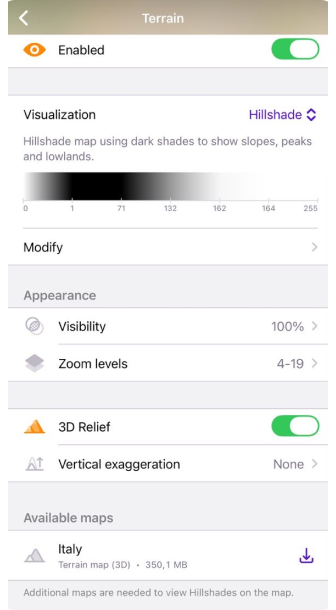

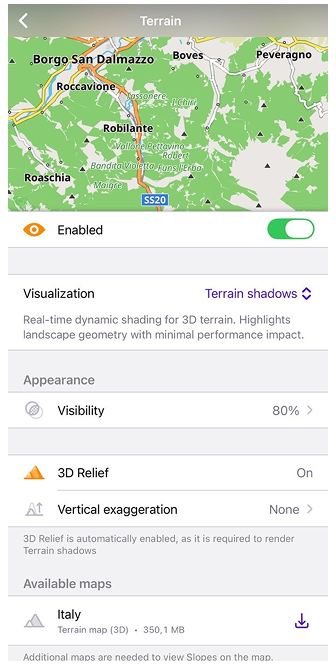

Menu Teren zawiera wybór schematu kolorów z opcją modyfikacji (dla subskrybentów Pro), możliwość zmiany przezroczystości warstwy na mapie (widoczność) oraz wybór poziomu powiększenia do jej wyświetlania, informacje o rozmiarze danych buforowanych oraz listę map potrzebnych do wyświetlenia warstwy.

Warstwy cieniowania wzgórz, nachylenia i wysokości

Cieniowanie wzgórz	Nachylenie	Wysokość

Cieniowanie wzgórz opiera się na symulacji oświetlenia powierzchni z wykorzystaniem danych terenu. Metoda ta polega na tworzeniu cieni i świateł w oparciu o kąt powierzchni względem źródła światła. W rezultacie na mapie widać naturalne wzgórza, doliny i inne szczegóły terenu.

Nachylenie określa kąt nachylenia powierzchni na podstawie danych wysokościowych punktów na mapie. Obliczenia kąta nachylenia są wykonywane z uwzględnieniem zmian wysokości i odległości między punktami, a zmiana ta jest przedstawiana jako kąt nachylenia.

Wysokość przedstawia wysokość punktów na mapie względem poziomu morza. Pomaga zrozumieć, jak zmienia się wysokość terenu. Ta funkcja jest szczególnie przydatna do aktywności takich jak wędrówki lub jazda na rowerze górskim, gdzie znajomość wysokości może pomóc w planowaniu tras i zarządzaniu wysiłkiem fizycznym. Dane wysokościowe pochodzą z modeli wysokościowych i zapewniają wyraźny widok wysokich i niskich punktów, ułatwiając ocenę trudności trasy lub identyfikację szczytów i dolin podczas podróży.

Mapy rastrowe Cieniowania wzgórz, Nachylenia i Wysokości są tworzone na podstawie rastrowych danych terenu, takich jak Cyfrowe Modele Wysokości (DEM).

Zastosowanie:

• Nawigacja. Pomaga zidentyfikować strome zbocza, zarówno w dół, jak i w górę, co może być kluczowe dla bezpiecznej nawigacji.
• Planowanie tras. Pomaga wybrać najbardziej odpowiednie trasy, biorąc pod uwagę teren.
• Ocena terenu. Jest to wygodne do wizualizacji krajobrazu, zwłaszcza jeśli spacerujesz lub jeździsz na rowerze.

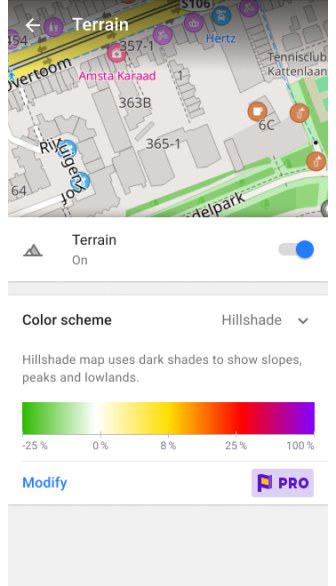

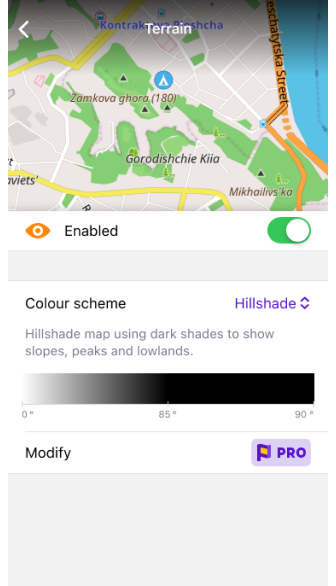

Domyślny schemat kolorów

Cieniowanie wzgórz	Nachylenie	Wysokość

• Cieniowanie wzgórz wykorzystuje ciemne odcienie do przedstawiania stoków, szczytów i nizin. Wirtualne Słońce ma stały azymut (kierunek) 315 stopni.

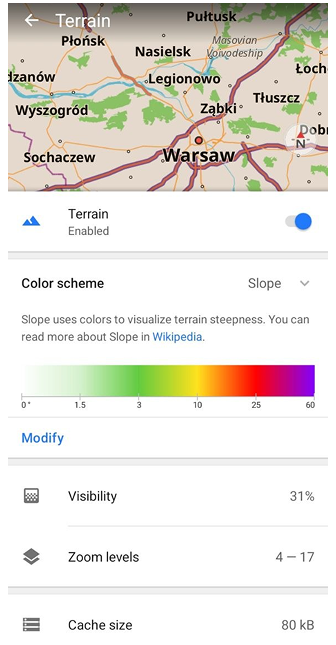

• Nachylenie wykorzystuje kolor do wizualizacji stromości terenu. Więcej na ten temat można przeczytać tutaj. Każdy kolor odpowiada kątowi odchylenia od poziomu. Dodatkowy schemat kolorów Nachylenia, Lawinowy, jest dostępny w menu Modyfikuj.

• Wysokość. Mapa wysokości koloruje każdy piksel zgodnie z obliczoną wysokością mapy, używając gradientu z zdefiniowanego schematu kolorów. Zazwyczaj schematy wysokości są bardzo zależne od lokalizacji. W obszarach górskich preferuje się rozłożenie kolorów na szerszy zakres wysokości, a na obszarach płaskich wybiera się schemat kolorów z małym zakresem między minimalną/maksymalną wysokością.

Więcej informacji znajdziesz w artykule Schemat kolorów.

Modyfikuj schemat kolorów

Funkcja płatna

Modyfikuj schemat kolorów to płatna funkcja OsmAnd Pro dla iOS i Androida .

Android

iOS

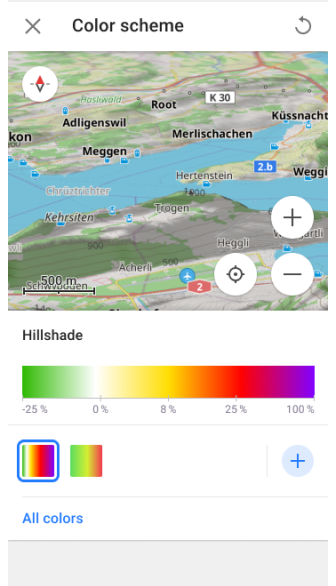

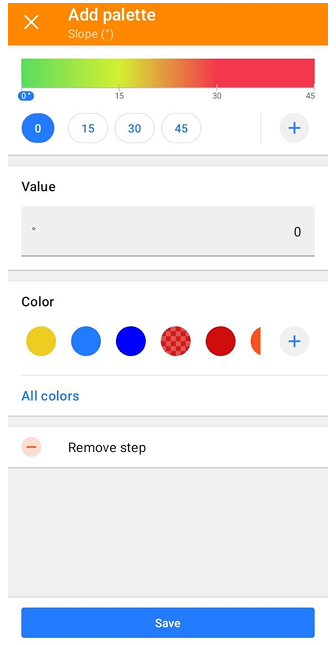

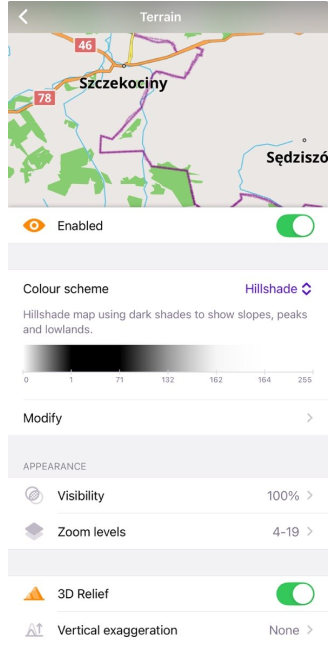

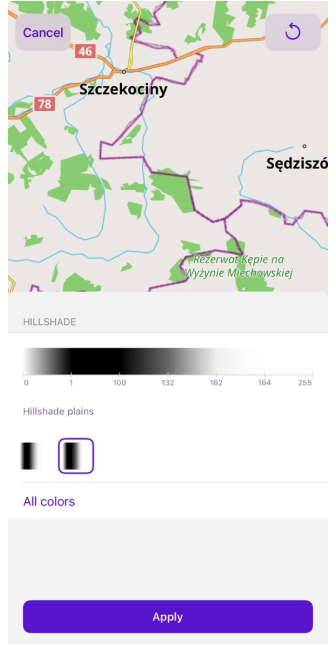

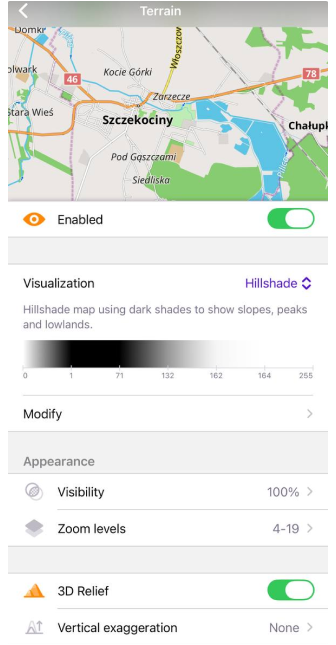

Funkcja Modyfikuj schemat kolorów pozwala wybrać schemat kolorów:

• Z predefiniowanej listy.
• Z plików palet kolorów, które utworzyłeś na swoim komputerze. Niestandardowe pliki można dodać do OsmAnd za pomocą narzędzia importu/eksportu.

Możesz edytować te palety, aby spersonalizować wygląd map i tras.

Widoczność

Widoczność 31%	Widoczność 74%

Funkcja Widoczność służy do regulacji przezroczystości cieni dla cieniowania wzgórz oraz kolorów używanych do przedstawiania kąta w parametrze Nachylenie.

Poziomy powiększenia

Funkcja Poziomy skali pozwala ustawić minimalne i maksymalne wartości poziomów powiększenia mapy, od 4 do 19, na których będą wyświetlane warstwy mapy cieniowania wzgórz lub nachylenia.

Rozmiar pamięci podręcznej

Rozmiar pamięci podręcznej to sekcja informacyjna, która wyświetla ilość pamięci na Twoim urządzeniu aktualnie używanej na dane Terenu. Za każdym razem, gdy przeglądasz informacje Cieniowania wzgórz lub Nachylenia na mapie, wszystkie te dane są tymczasowo przechowywane w pamięci podręcznej w celu szybkiego dostępu i późniejszego użycia, unikając dodatkowego obciążenia procesora Twojego urządzenia.

Wyczyszczenie pamięci podręcznej jest czasami konieczne, aby zwolnić miejsce na urządzeniu lub rozwiązać potencjalne problemy z wydajnością. Aby wyczyścić pamięć podręczną, należy przejść do Ustawień systemowych urządzenia, a następnie ścieżka może wyglądać następująco: Aplikacje → OsmAnd → Pamięć → Wyczyść pamięć podręczną.

Silnik renderowania (Android)

Cieniowanie wzgórz i Nachylenie są wyświetlane i dostosowywane w dowolnym wybranym silniku renderowania map.

1. Jeśli używasz silnika renderowania map w wersji 1, musisz użyć normalnego pobierania rastrowych map cieniowania wzgórz i nachylenia.

2. Jeśli używasz silnika renderowania map w wersji 2 (OpenGL):

   • Możesz nadal używać normalnego typu pobierania rastrowych map cieniowania wzgórz i nachylenia. Aby to zrobić, musisz jednak aktywować wtyczkę deweloperską OsmAnd i włączyć ustawienie Użyj formatu SQLite dla cieniowania wzgórz i nachylenia.

   • Alternatywnie możesz użyć pobierania mapy terenu (3D). Pozwala to zaoszczędzić miejsce w pamięci urządzenia, a efekty cieniowania wzgórz, nachylenia i rzeźby 3D będą generowane z nich za pomocą Twojego urządzenia.

Szybkie akcje

Możesz użyć przycisków Szybkich akcji na ekranie mapy, aby przełączyć widoczność Linii konturowych, warstw Terenu i schematu kolorów terenu. W zależności od warstwy wybranej w menu Konfiguruj mapę, przypisanie akcji Teren do przycisku wyświetli Cieniowanie wzgórz, Nachylenie lub Wysokość.

Główne ustawienia dla Pokaż lub ukryj typy map znajdują się w sekcji Topografia w menu Konfiguruj mapę. W artykule Szybkie akcje znajdziesz listę warstw dostępnych do wyświetlenia. Jeśli potrzebujesz szybkiego dostępu do tej konfiguracji mapy, użyj narzędzia Przycisk niestandardowy.

• Przejdź do Dodaj akcję: Menu → Konfiguruj ekran → Przyciski niestandardowe → Szybka akcja → Dodaj akcję → Konfiguruj mapę.
• Dodaj jeden lub więcej przycisków QA, aby zmienić widoczność konkretnej warstwy topograficznej.

Rzeźba 3D

Funkcja Pro

Rzeźba 3D to płatna funkcja OsmAnd Pro .

Android

Przejdź do: Menu → Skonfiguruj mapę → Topografia → Rzeźba terenu 3W

iOS

Przejdź do: [object Object] → Skonfiguruj mapę → Topografia → Teren → Relief 3D

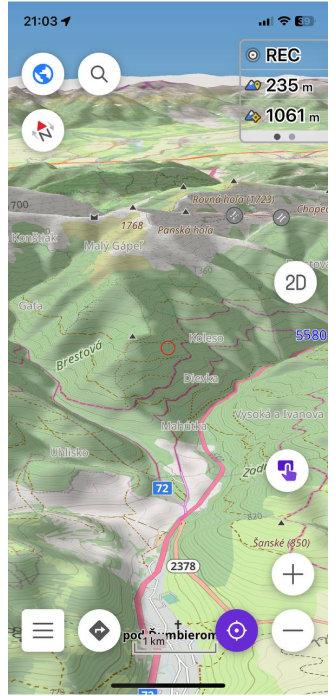

Funkcja Rzeźba 3D tworzy wypukłą rzeźbę i zapewnia trójwymiarową reprezentację krajobrazu. Rzeźba 3D działa offline i może być używana z mapami wektorowymi OsmAnd lub dowolnymi mapami rastrowymi jako Źródło mapy lub jako Podkład/Nakładka.

Jak wyświetlić rzeźbę 3D na mapie.

• Kup subskrypcję OsmAnd Pro dla iOS lub Androida.

• Przejdź do [object Object] → Skonfiguruj mapę:

  • Android: przewiń do sekcji Topografia → Rzeźba terenu 3W.
  • iOS: przewiń do sekcji Topografia → Teren → Relief 3D.

• W razie potrzeby pobierz mapę terenu (3D) dla regionów.

Android

Warstwa mapy wektorowej	Warstwa mapy rastrowej

iOS

Warstwa mapy wektorowej	Warstwa mapy rastrowej

Przesada pionowa

Android

Przejdź do: Menu → Skonfiguruj mapę → Topografia → Rzeźba terenu 3W → Przesada pionowa

iOS

Przejdź do: [object Object] → Skonfiguruj mapę → Topografia → Teren → Relief 3D → Przesada pionowa

Przesada pionowa to specjalny współczynnik dla rzeźby 3D. Możesz zmienić skalę (przesadę pionową) z x1 na x3. Ta funkcja pozwala na oglądanie płynniejszych konturów terenu ze zwiększoną szczegółowością.

Cieniowanie wzgórz i rzeźba 3D

Cieniowanie wzgórz	Rzeźba 3D

Cieniowanie wzgórz to rodzaj mapy, która wyświetla teren za pomocą cieni, tworząc wizualną reprezentację nachylenia i kształtu powierzchni ziemi. Rzeźba 3D to funkcja, która dodaje trójwymiarowe efekty do mapy.

Jeśli wyłączysz Cieniowanie wzgórz i włączysz Rzeźbę 3D, cienie rzeźby nadal będą widoczne, ponieważ Cieniowanie wzgórz i Rzeźba 3D to dwa różne sposoby wizualizacji mapy. Cieniowanie wzgórz tworzy cienie na podstawie terenu i dodaje je do mapy, podczas gdy Rzeźba 3D modeluje elementy 3D, aby pokazać głębię i kształt terenu, a cienie są częścią wizualizacji. Te funkcje mogą działać równolegle, a wyłączenie Cieniowania wzgórz nie wpływa na sposób wyświetlania efektów 3D.

Gdy Cieniowanie wzgórz jest włączone, obraz z cieniami rzeźby wydaje się bardziej szczegółowy, ciemniejszy i bardziej stopniowany niż obraz Rzeźby 3D. Wyjaśnienie jest takie, że Cieniowanie wzgórz podkreśla gradienty i kontrasty terenu, tworząc ostrzejszy i bardziej szczegółowy obraz. Funkcja Rzeźby 3D nadaje mapie bardziej płynny i wygładzony wygląd, zmiękczając teren i potencjalnie zmniejszając widoczność niektórych drobniejszych szczegółów.

Łączenie typów warstw

Android

iOS

OsmAnd pozwala łączyć wiele typów warstw mapy w celu bardziej wizualnego wyświetlania.

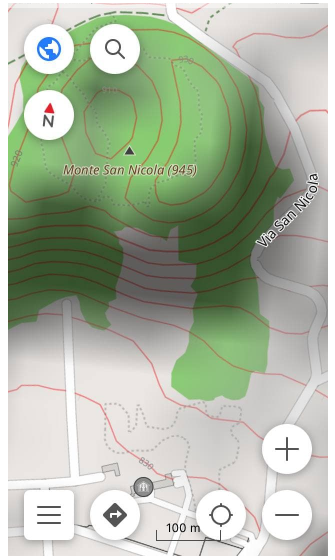

• Połączenie Linii konturowych i Cieniowania wzgórz jest optymalne do wizualnej i numerycznej oceny stromości zboczy górskich.
• Połączenie warstw Linii konturowych i Nachylenia jest najlepsze do oceny stromości zboczy i znajdowania punktów o tej samej wysokości.
• Połączenie warstw Rzeźby 3D i Cieniowania wzgórz pozwala uzyskać bardziej realistyczną i wizualną reprezentację terenu, rzeźby i szczegółów krajobrazu. Ta kombinacja jest szczególnie odpowiednia dla terenów górskich i pagórkowatych.

Powiązane artykuły

• Interakcja z mapą
• Ustawienia globalne
• Mapy wektorowe (style mapy)

Typowe problemy i rozwiązania

1. Jak przywrócić zakup wtyczki Topografia (dawniej Linie konturowe). (sprawdź).
2. Linie konturowe, dane wysokościowe lub rzeźba 3D nie są wyświetlane. (sprawdź)
3. Mapa automatycznie przełącza się w tryb 3D podczas nawigacji:
   • Upewnij się, że przycisk Tryb 3D jest wyłączony w Menu → Konfiguruj ekran → Przyciski → Przyciski domyślne.
   • Sprawdź, czy w Menu → Konfiguruj mapę → Topografia nie są włączone żadne funkcje terenu, które mogą wywoływać efekt 3D.

Ostatnia aktualizacja: styczeń 2025
