Nautische Kartenansicht

Überblick​

Kostenpflichtige Funktion

Das Plugin „Nautische Kartenansicht“ ist eine kostenpflichtige Funktion der OsmAnd-App.

Die Nautische Kartenansicht ist eine detaillierte grafische Darstellung von Ozeanen, Meeren, Küstengebieten und Flüssen, die Ihnen hilft, auf dem Wasser zu navigieren und beliebte Routen, Hindernisse in Ihrem Wasserweg, die nächsten Häfen, Ankerplätze und andere wichtige Orientierungspunkte zu kennen.

Eine nautische Karte ist eine sehr detaillierte topografische Karte, die Skippern hilft, ein Schiff auf einem ausgewählten Kurs auf dem Wasser zu navigieren. Sie ähnelt einer Straßenkarte für Autofahrer. Oft aus historischen Gründen als „Seekarte“ bezeichnet, ist sie eine detaillierte grafische Darstellung der Ozeane, Meere, Küstengebiete und Flüsse.

Nautische Karten sind wichtig für professionelle Segler und Amateure, die ein Boot mieten, um die Kanäle der Stadt zu befahren. Die Karten liefern ihnen verschiedene Informationen wie Segelrouten, Navigationslichter, Gefahrenzonen, Zonen, in denen das Segeln oder Anlegen erlaubt oder verboten ist, usw.

Nautische Karten

Warum das nautische Thema wichtig ist​

Alle professionellen Segler müssen offizielle Seekarten auf ihren Schiffen mitführen. Diese Karten werden von autorisierten Behörden herausgegeben und sind recht teuer. Die Behörden investieren viel in die Aktualisierung der Karten. Sie geben regelmäßige Updates für die Karten heraus, aber da es Zeit braucht, die Informationen zu überprüfen und die Updates zu verarbeiten, sind Seekarten nie vollständig aktuell.

Basierend auf OpenSeaMap-Daten werden OsmAnd-Seekarten von den Personen erstellt, die sie verwenden. Jeder Kartennutzer kann zur Karte beitragen, indem er Informationen hinzufügt, die er für wichtig und nützlich hält, wodurch die Karte detaillierter und genauer wird, ideal für die Orientierung oder Routenplanung.

Erforderliche Einrichtungsparameter​

Die folgende Einrichtung lässt die Nautische Karte auf dem Bildschirm erscheinen:

  1. Kaufen und Aktivieren Sie das Plugin „Nautische Kartenansicht“.
  2. Laden Sie die Nautischen Karten herunter.
  3. Stellen Sie den Nautischen Kartenstil für das erforderliche Profil ein.

Nautischen Kartenstil einstellen​

Gehe zu: Menü → Karte konfigurieren → Kartendarstellung → Kartendarstellung → Nautisch

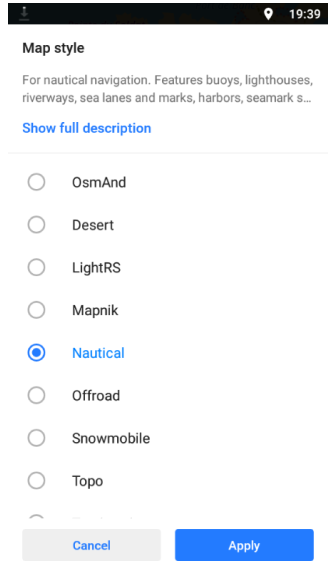

Nautischer Kartentyp in Android

Verwenden Sie die Kartenlegende für alle Referenzen zu dem, was auf der Seekarte angezeigt wird. Sie erklärt die symbolischen Elemente auf einer Seekarte und dient als Referenz, um Ihnen bei Zweifeln bei der Navigation zu helfen. Durch die Einstellung des Nautischen Kartenstils erhalten Sie die beste Ansicht der heruntergeladenen und angezeigten nautischen Daten.

Um den aktuellen Kartenstil auf Nautisch zu ändern, müssen Sie die folgenden Einstellungen vornehmen:

  1. Wählen Sie das erforderliche Profil.
  2. Öffnen Sie Karte konfigurieren.
  3. Scrollen Sie nach unten zu Kartenstil, öffnen Sie ihn und aktivieren Sie Nautisch.

Nautische Karten herunterladen​

Gehe zu: Menü → Karten und Ressourcen → Seekarten

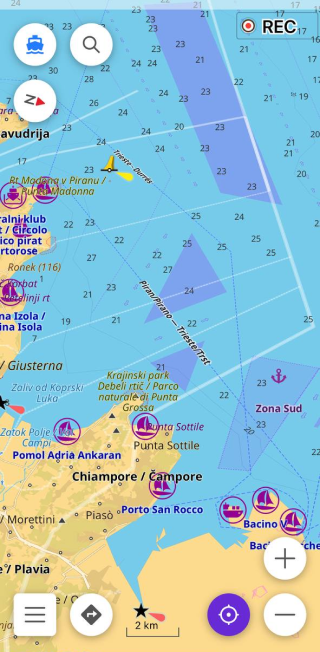

Nautische Plugin-Kartenansicht Android

Für eine optimale Darstellung können Karten an die aktuellen Bedürfnisse angepasst werden: Marken und Symbole können mit Tiefenpunkten und, falls erforderlich, Konturen hinzugefügt werden. Andererseits können Standardkarten mit Informationen über Binnen-, Land- und Küstengewässerinformationen für eine bestimmte Region eine gute Ergänzung zu den Informationen über Wasserwege auf einer Nautischen Karte sein.

Wenn Sie eine nautische Karte herunterladen, erscheinen weitere Details zur Bootsnavigation auf der Karte. Einige Arten von Nautischen Karten enthalten Details wie:

  • Nautische Zeichen und Symbole. Zeichen und Symbole enthalten alle nautischen Navigationszeichen für die Binnen- und Küstenschifffahrt. Das Wissen um diese Zeichen hilft Ihnen, die Lage von Felsen, Hindernissen, Ankerplätzen, Bojen, Strömungen, tiefem und flachem Wasser und den Seiten des Kanals vorherzusagen, unabhängig von der Richtung usw. Zeichen und Symbole werden einmal für die ganze Welt heruntergeladen.

  • Tiefenpunkte. Nautische Daten aus den Tiefenpunktpaketen werden durch Zahlen dargestellt, die auf dem Wasser angezeigt werden und die geringste Tiefe an einem bestimmten Ort angeben. Tiefenpunkte sind für jede Hemisphäre und einige Regionen verfügbar.

  • Tiefenlinien. Tiefenlinienpakete ermöglichen es Ihnen, Bereiche gleicher Tiefe zu definieren. Sie sollen Veränderungen im Relief unter der Wasseroberfläche visualisieren. Tiefenlinien können für bestimmte Gebiete heruntergeladen und dann deaktiviert werden, wenn Sie sie nicht benötigen.

Tiefenangaben

Alle Tiefenangaben auf den Seekarten sind in Metern angegeben.

Nautischen Kartenstil deaktivieren​

Um Nautisch zu entfernen und eine der konventionellen OsmAnd-Karten anzuzeigen, tun Sie Folgendes:

  • Deaktivieren Sie das Nautische Plugin.
  • Ändern Sie den Kartenstil auf etwas anderes als Nautisch.
HINWEIS

Das Deaktivieren des Nautischen Plugins entfernt die geladenen nautischen Daten nicht, sodass selbst wenn Sie die Rendering-Methode von nautisch auf eine andere Methode ändern, die nautischen Daten sichtbar bleiben, wenn sie heruntergeladen wurden.

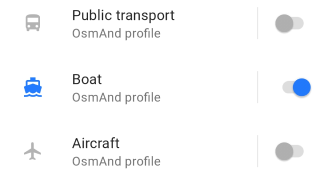

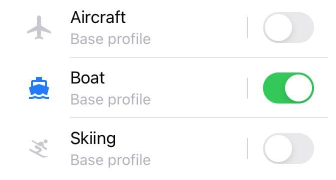

Nautisches Profil​

Gehe zu: Menü → Einstellungen → App-Profile

Nautische Tiefenlinien in Android

Die Nautische Karte kann in jedes Profil aufgenommen werden. Am wertvollsten ist sie jedoch im Bootsprofil und insbesondere in der Bootsnavigation.

Nautischer Kartenstil​

Das Nautische Plugin in OsmAnd erweitert die Vektor-Layer-Kartenstile um den Nautischen Kartenstil. Es ermöglicht Ihnen, Kartendaten gemäß den Nautischen Kartenregeln anzuzeigen, zum Beispiel: gelbe Bereiche für Land und Untiefen, hellblaue Bereiche für flache Gewässer usw. Weitere Informationen finden Sie unter Kartenlegende.

Tiefenpunkte​

Nautische Karten

Tiefenpunkt-Pakete sind für Europa, die Nordhalbkugel und die Südhalbkugel verfügbar und informativ. Tiefenpunkte zeigen Veränderungen in der Topographie unter der Wasseroberfläche an, die die geringste Tiefe angeben. Dies ist für die Bootsnavigation notwendig. Nach dem Herunterladen müssen Sie die Tiefenlinien einschalten, um sie auf der Karte anzuzeigen.

Tiefenlinien​

Gehe zu: Menü → Karte konfigurieren → Anzeigen → Nautische Tiefe

Nautische Tiefenlinien in Android

Wenn eine Nautische Karte auf dem Bildschirm angezeigt wird, können Sie anpassen, was Sie sehen:

HINWEIS

Sie können der OsmAnd-App helfen, die Tiefenlinien-Datenbank zu erweitern, indem Sie Ihre Informationen über OpenSeaMap hinzufügen.

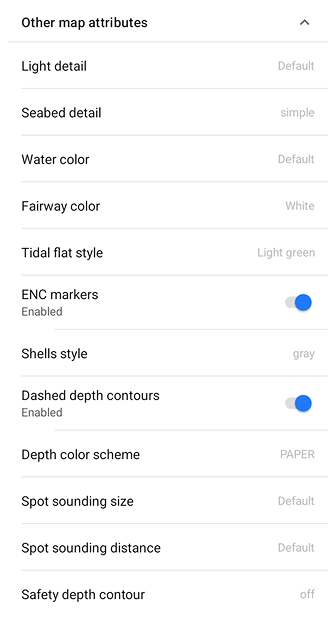

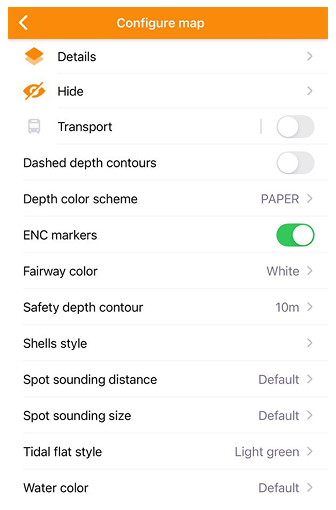

Details zum Meeresboden​

Gehe zu: Menü → Karte konfigurieren → Weitere Kartenmerkmale → Meeresbodendetail

Details zum Meeresboden

Meeresbodendaten enthalten Informationen über Vegetation und allgemeines Oberflächenmaterial wie felsige Felsen, Muscheln, Kies, Korallen, Schlick usw. Aufgrund der internationalen Klassifizierung von Meeresbodendaten gibt es Optionen zur Anzeige solcher Details auf einer Karte: einfach, Kategorie, alle oder weglassen. Weitere Informationen finden Sie in der Kartenlegende für Meeresbodenbereiche.

  • Einfach (für Android-Version) - zeigt die Seezeichen-Symbole gemäß INT-1 Ref an, die die Art der Meeresbodenoberfläche angeben.
  • Kategorie - zeigt zusätzlich zum Seezeichen-Symbol auch das entsprechende Seezeichen-Tag an, das das natürliche Material oder die Kategorie der Meeresalgen und des Seegrases angibt.
  • Alle - zeigt zusätzlich zum Seezeichen-Symbol, Tag oder Kategorie auch Qualifikationen wie fein, klebrig, grob usw. an. Für Seegras und Meeresalgen werden Daten angezeigt, die mit den Tags taxon und genus markiert sind.
  • Weglassen - zeigt keine Details des Meeresbodens an.
HINWEIS

Weitere Details zur Klassifizierung der Oberflächendetails und den Rendering-Optionen finden Sie im OSM Seamark Wiki.

Zuletzt aktualisiert: Juni 2023
