AIS-Schiffs-Tracker
This feature is currently not available for the iOS version of the OsmAnd app.
Übersicht
Das Plugin AIS-Schiffs-Tracker zeigt Positionen des Automatischen Identifikationssystems (AIS) und detaillierte Informationen über Schiffe in der Nähe an. Die AIS-Daten werden über eine Netzwerkverbindung von einem externen AIS-Empfänger empfangen.
Dieses Plugin ist ein Hobbyprojekt und nicht auf Zuverlässigkeit oder Genauigkeit ausgelegt. VERLASSEN SIE SICH NICHT auf diese Software für die Navigation oder die Sicherheit von Menschenleben.
Erforderliche Einrichtungsparameter
Die Möglichkeit, Online-Karten zu verwenden, ist in der iOS-Version von OsmAnd automatisch aktiviert. Um Online-Karten in Android anzuzeigen, müssen Sie die folgenden Einstellungen vornehmen:
- Aktivieren Sie das Plugin AIS-Schiffs-Tracker im Hauptmenü → Plugins → AIS-Schiffs-Tracker.
- Konfigurieren Sie die AIS-Einstellungen
- Konfigurieren Sie eine AIS-Serververbindung oder schließen Sie einen externen AIS-Empfänger an.
- Überprüfen Sie, ob die Schiffe auf der OsmAnd-Karte angezeigt werden.
Schiffe auf der Karte
AIS arbeitet auf VHF-Frequenzen (161,975 MHz und 162,025 MHz) und hat aufgrund der Sichtlinienausbreitung eine begrenzte Signalreichweite.
Typische AIS-Empfangsreichweite:
- 15–20 Seemeilen (28–37 km)
- Abhängig von Antennenhöhe, Umgebungsbedingungen und Hindernissen

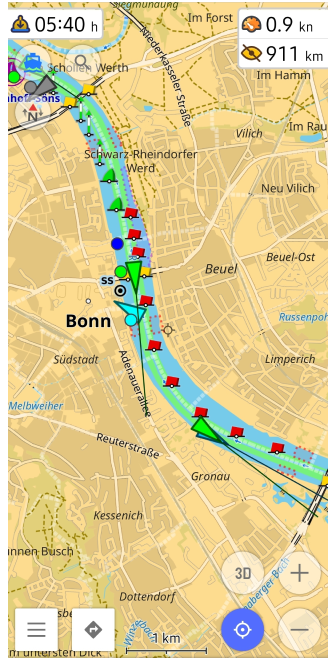

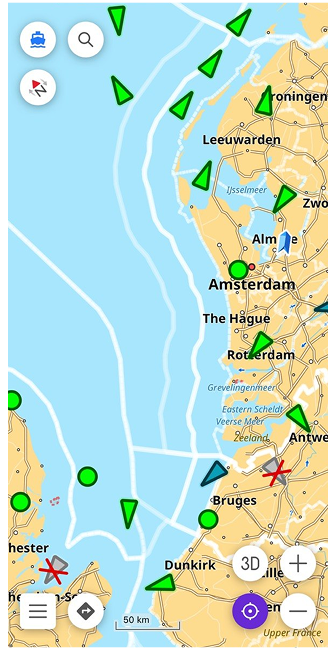

AIS-Anzeige auf der Karte:
- Android
Bei korrekter Einrichtung werden die Schiffspositionen auf der Karte angezeigt. Hauptmerkmale:
- Schiffe bewegen sich basierend auf Echtzeit-Geschwindigkeit und -Kurs.
- Neue Schiffe fahren dynamisch in den sichtbaren Bereich ein und aus.
- Durch Tippen auf ein Schiff werden detaillierte Informationen geöffnet.

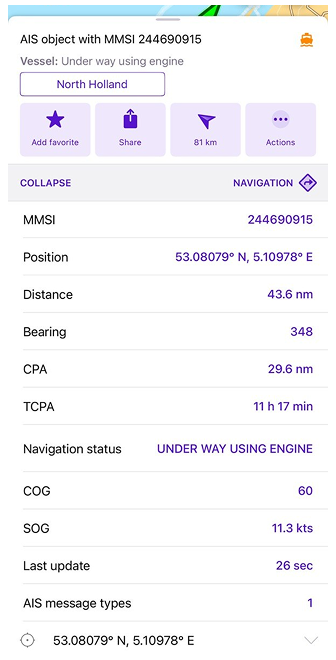

AIS-Schiffsinformationen
- Android
AIS-Schiffe senden drei Arten von Daten:
-
Statische Informationen (unveränderliche Daten).
Wird alle 6 Minuten oder auf Anfrage gesendet.- Schiffsname (falls festgelegt)
- MMSI (Maritime Mobile Service Identity) (Eindeutige 9-stellige Schiffskennung)
- IMO-Nummer (falls verfügbar)
- Rufzeichen
- Schiffstyp (z. B. Fracht-, Passagier-, Fischereifahrzeug)
- Schiffsabmessungen (Länge und Breite)
- Position der AIS-Antenne (Relativ zum Schiffsrumpf)
-
Dynamische Informationen (Echtzeitdaten).
Wird in unterschiedlichen Intervallen gesendet, abhängig von Geschwindigkeit und Manövrierverhalten.- Schiffskoordinaten (Breitengrad & Längengrad)
- Kurs über Grund (COG)
- Geschwindigkeit über Grund (SOG)
- Steuerkurs (Richtung, in die der Bug zeigt)
- Schiffsstatus (In Fahrt, vor Anker, manövrierend usw.)
- Drehgeschwindigkeit (ROT) (Geschwindigkeit der Kursänderung)
- Zeit der letzten Aktualisierung
-
Reiseinformationen (manuell von der Besatzung eingestellt).
Wird alle 6 Minuten gesendet, manuell von der Besatzung eingestellt- Zielhafen
- Geschätzte Ankunftszeit (ETA)
- Tiefgang (Tiefe des Schiffes unter der Wasseroberfläche)
- Ladungsart (falls übermittelt)
- Anzahl der Personen an Bord (optional)
AIS-Symbole und Legenden
Richtlinien für die Darstellung von AIS-Symbolen
| Symbole | Beschreibung |
|---|---|
| Schiffstyp-Symbole | |
| Grünes Dreieck | Frachtschiff |
| Blaues Dreieck | Passagierschiff |
| Schwarzes Dreieck | Fischereifahrzeug |
| Gelbes Dreieck | Schlepper |
| Rotes Dreieck | Tanker |
| Weißes Dreieck | Militärschiff |
| Oranges Dreieck | Spezialfahrzeug (z. B. Lotse, Eisbrecher) |
| Blinkendes rotes Dreieck | Schiff in Not |
| Symbole für Navigationshilfen | |
| Grüne Boje | Steuerbord-Markierung (rechte Seite des Fahrwassers) |
| Rote Boje | Backbord-Markierung (linke Seite des Fahrwassers) |
| Ankersymbol | Ankerplatz |
| Schiffssymbol (SS) | Fähr- oder Passagierterminal |
| Hafenkransymbol | Frachthafen |
| Schwarzer Kreis | Offshore-Plattform |
| Statusanzeigen | |
| Ausgefülltes Dreieck | Fahrendes Schiff |
| Hohles Dreieck | Vor Anker oder festgemacht |
| Drehender Pfeil | Führt ein Manöver durch |
| Rot blinkendes Symbol | Notfallalarm |
| Oranges Ausrufezeichen | AIS-Sicherheitsmeldung |
| Routen- und Geschwindigkeitsanzeigen | |
| Dünne blaue Linie | Geplante Route |
| Gepunktete Linie | Vergangener Kurs |
| Uhr-Symbol | Geschätzte Ankunftszeit (ETA) |
| Wellen-Symbol | Geschwindigkeit durchs Wasser |

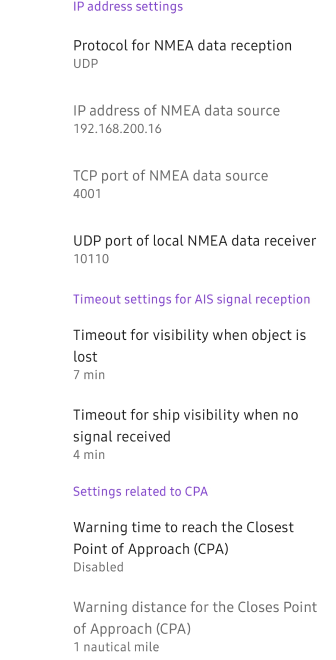

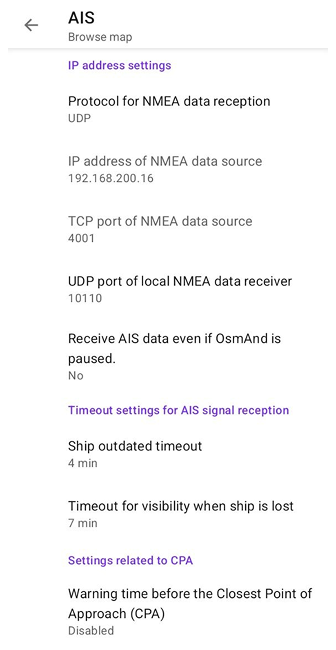

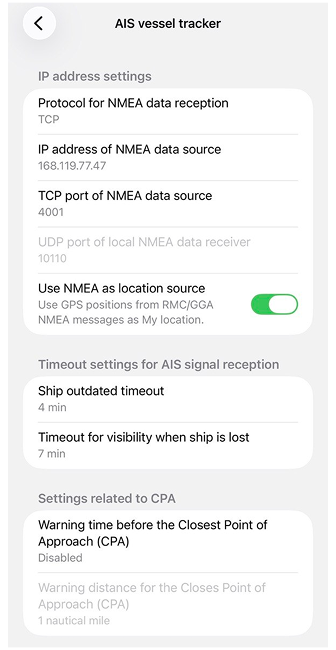

Plugin-Einstellungen
- Android
Menü → Erweiterungen → AIS-Schiffstracker → Einstellungen
Das Plugin AIS-Schiffs-Tracker bietet verschiedene Einstellungen zur Personalisierung der Navigation und Interaktion für Benutzer mit Behinderungen. Diese Einstellungen gelten für alle Profile in OsmAnd.
| Einstellung | Beschreibung | Beispiel |
|---|---|---|
| IP-Adresseinstellungen | ||
| Protokoll | Wählen Sie das Protokoll für den Empfang von AIS-Daten | UDP/TCP |
| IP-Adresse | Definieren Sie die IP der AIS-Datenquelle (wenn TCP verwendet wird) | 192.168.200.16 |
| TCP-Port | Definieren Sie die TCP-Portnummer für AIS-Daten | 4001 |
| UDP-Port | Definieren Sie den UDP-Port für den OsmAnd-AIS-Empfang | 10110 |
| Zeitüberschreitung für AIS-Signalempfang | ||
| Zeitüberschreitung für verlorene AIS-Objekte | Schiffe verschwinden, wenn für eine festgelegte Zeit kein Signal empfangen wird | 3 - 20 min |
| Zeitüberschreitung für die Sichtbarkeit von Schiffen | Schiffssymbole ändern ihren Zustand, wenn kein Signal empfangen wird | 2 - 15 min / Deaktiviert |
| Warnungen zum nächstgelegenen Annäherungspunkt (CPA) | ||
| CPA-Warnzeit | Das Schiff wird rot markiert, wenn die Zeit bis zum CPA unter diesem Grenzwert liegt | 1 - 60 min / Deaktiviert |
| CPA-Warnabstand | Das Schiff wird rot markiert, wenn der Abstand zum CPA unter diesem Grenzwert liegt | 0,02 - 2 Seemeilen |
AIS-Simulationsmodus
Sie können AIS-Schiffspositionen mit dem OsmAnd-Entwicklungs-Plugin simulieren.
-
Laden Sie AIS-Daten-Textdateien herunter:
-
Laden Sie AIS-Daten in OsmAnd
Öffnen Sie Menü → Erweiterungen → Entwicklung → Einstellungen → AIS-Daten aus Datei laden und wählen Sie eine der heruntergeladenen Dateien aus. -
Sehen Sie sich AIS-Schiffe auf der Karte an
Schiffssymbole werden basierend auf den simulierten Daten angezeigt. Tippen Sie auf das Schiffssymbol, um detaillierte Informationen anzuzeigen.
