Resumen
El complemento Rastreador de buques AIS muestra las posiciones del Sistema de Identificación Automática (AIS) e información detallada sobre los buques cercanos. Los datos AIS se reciben a través de una conexión de red desde un receptor AIS externo.
Este complemento es un proyecto de afición y no está diseñado para la fiabilidad o la precisión. NO confíe en este software para la navegación o la seguridad de la vida.
Parámetros de configuración requeridos
La capacidad de usar mapas en línea se habilita automáticamente en la versi ón de iOS de OsmAnd. Para mostrar mapas en línea en Android, debe realizar las siguientes configuraciones:
- Habilite el complemento Rastreador de buques AIS en el Menú principal → Complementos → Rastreador de buques AIS.
- Configure los ajustes AIS
- Configure una conexión de servidor AIS o conecte un receptor AIS externo.
- Compruebe que los buques se muestran en el mapa de OsmAnd.

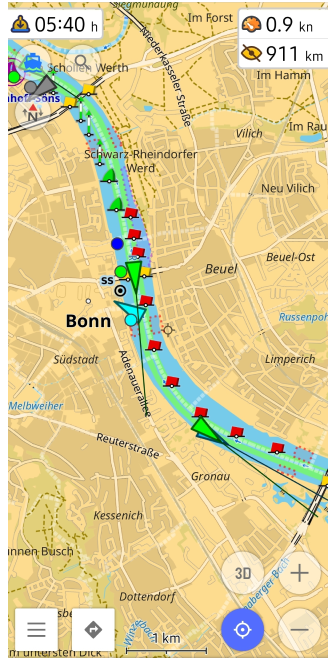

Buques en el mapa
El AIS opera en frecuencias VHF (161.975 MHz y 162.025 MHz) y tiene un rango de señal limitado debido a la propagación de línea de visión.
Rango de recepción AIS típico:
- 15–20 millas náuticas (28–37 km)
- Depende de la altura de la antena, las condiciones ambientales y los obstáculos

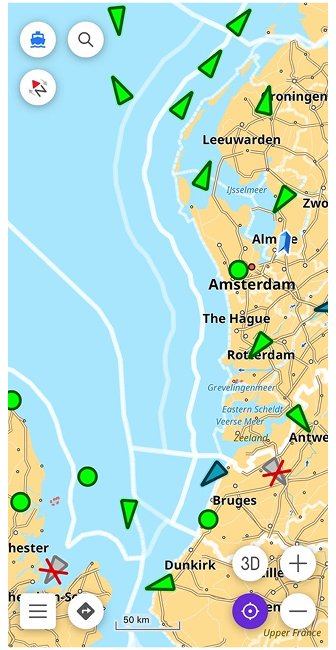

Visualización AIS en el mapa:
- Android
Cuando se configura correctamente, las posiciones de los buques aparecerán en el mapa. Características clave:
- Los buques se mueven según la velocidad y el rumbo en tiempo real.
- Los nuevos barcos entran y salen del área visible dinámicamente.
- Al tocar un buque, se abre información detallada.

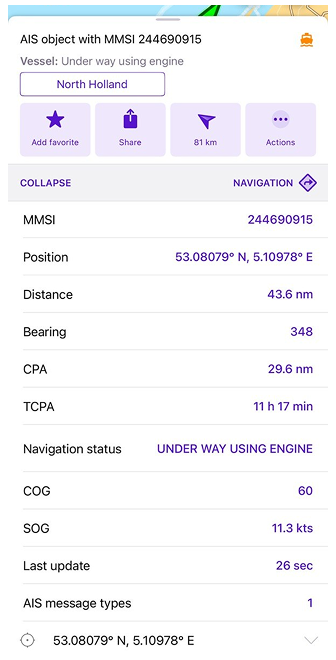

Información del buque AIS
- Android
Los buques AIS transmiten tres tipos de datos:
-
Información estática (datos inmutables). Enviado cada 6 minutos o bajo petición.
- Nombre del buque (si está configurado)
- MMSI (Identidad de Servicio Móvil Marítimo) (Identificador único de 9 dígitos del buque)
- Número OMI (si está disponible)
- Indicativo de llamada
- Tipo de buque (por ejemplo, Carga, Pasajeros, Buque de pesca)
- Dimensiones del buque (Eslora y manga)
- Posición de la antena AIS (Relativa al casco del buque)
-
Información dinámica (datos en tiempo real). Enviado a diferentes intervalos dependiendo de la velocidad y la maniobra.
- Coordenadas del buque (Latitud y Longitud)
- Rumbo sobre el fondo (COG)
- Velocidad sobre el fondo (SOG)
- Rumbo (Dirección a la que apunta la proa)
- Estado del buque (En marcha, Anclado, Maniobrando, etc.)
- Velocidad de giro (ROT) (Velocidad de cambio de rumbo)
- Hora de la última actualización
-
Información del viaje (establecida manualmente por la tripulación). Enviado cada 6 minutos, establecido manualmente por la tripulación
- Puerto de destino
- Hora estimada de llegada (ETA)
- Calado (Profundidad del agua del buque bajo la superficie)
- Tipo de carga (si se transmite)
- Número de personas a bordo (opcional)
Símbolos y leyendas AIS
Directrices para la presentación de símbolos AIS
| Símbolos | Descripción |
|---|---|
| Símbolos de tipos de buques | |
| Triángulo verde | Buque de carga |
| Triángulo azul | Buque de pasajeros |
| Triángulo negro | Buque de pesca |
| Triángulo amarillo | Remolcador |
| Triángulo rojo | Buque cisterna |
| Triángulo blanco | Buque militar |
| Triángulo naranja | Embarcación especial (p. ej., piloto, rompehielos) |
| Triángulo rojo intermitente | Buque en peligro |
| Símbolos de ayudas a la navegación | |
| Boyas verdes | Baliza de estribor (lado derecho del canal) |
| Boyas rojas | Baliza de babor (lado izquierdo del canal) |
| Símbolo de ancla | Zona de fondeo |
| Símbolo de barco (SS) | Terminal de ferry o de pasajeros |
| Símbolo de grúa portuaria | Puerto de carga |
| Círculo negro | Plataforma offshore |
| Indicadores de estado | |
| Triángulo sólido | Buque en movimiento |
| Triángulo hueco | Anclado o amarrado |
| Flecha giratoria | Realizando maniobra |
| Icono rojo intermitente | Alerta de emergencia |
| Signo de exclamación naranja | Mensaje de seguridad AIS |
| Indicadores de ruta y velocidad | |
| Línea azul delgada | Ruta planificada |
| Línea punteada | Trayectoria pasada |
| Icono de reloj | Hora estimada de llegada (ETA) |
| Icono de onda | Velocidad sobre el agua |

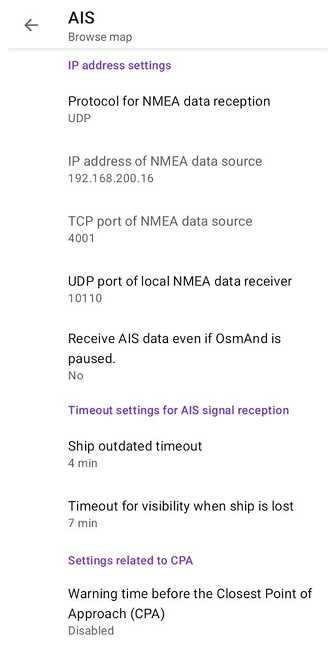

Configuración del complemento
- Android
Menú → Complementos → Localizador de buques AIS → Configuración
El complemento Rastreador de buques AIS ofrece varias configuraciones para personalizar la navegación y la interacción para usuarios con discapacidades. Estas configuraciones se aplican a todos los perfiles en OsmAnd.
| Configuración | Descripción | Ejemplo |
|---|---|---|
| Configuración de la dirección IP | ||
| Protocolo | Elija el protocolo para recibir datos AIS | UDP/TCP |
| Dirección IP | Defina la IP de la fuente de datos AIS (si se usa TCP) | 192.168.200.16 |
| Puerto TCP | Defina el número de puerto TCP para datos AIS | 4001 |
| Puerto UDP | Defina el puerto UDP para la recepción AIS de OsmAnd | 10110 |
| Tiempo de espera de recepción de señal AIS | ||
| Tiempo de espera para objetos AIS perdidos | Los barcos desaparecen si no se recibe señal durante un tiempo establecido | 3 - 20 min |
| Tiempo de espera para la visibilidad del barco | Los iconos de los barcos cambiarán de estado cuando no se reciba señal | 2 - 15 min / Deshabilitado |
| Alertas de Punto de Aproximación Más Cercano (CPA) | ||
| Tiempo de advertencia de CPA | El buque se marca en rojo si el tiempo hasta el CPA está por debajo de este límite | 1 - 60 min / Deshabilitado |
| Distancia de advertencia de CPA | El buque se marca en rojo si la distancia hasta el CPA está por debajo de este límite | 0.02 - 2 millas náuticas |
Modo de simulación AIS
Puede simular posiciones de buques AIS utilizando el complemento de desarrollo de OsmAnd.
-
Descargar archivos de texto de datos AIS:
-
Cargar datos AIS en OsmAnd Abra Menú → Complementos → Desarrollo → Configuración → Cargar datos AIS desde un archivo y seleccione uno de los archivos descargados.
-
Ver buques AIS en el mapa Aparecerán iconos de buques basados en los datos simulados. Toque el icono del buque para ver información detallada.
