متتبع سفن نظام التعرف الآلي (AIS)
This article is incomplete & needs to be reviewed. You can help by creating a pull request.
This feature is currently not available for the iOS version of the OsmAnd app.
نظرة عامة
يعرض المكون الإضافي متتبع سفن نظام التعرف الآلي (AIS) مواقع نظام التعرف الآلي (AIS) نظام التعرف الآلي (AIS) ومعلومات مفصلة حول السفن القريبة. يتم استلام بيانات نظام التعرف الآلي (AIS) عبر اتصال شبكة من مستقبل نظام التعرف الآلي (AIS) خارجي.
هذا المكون الإضافي هو مشروع هواية وغير مصمم للموثوقية أو الدقة. لا تعتمد على هذا البرنامج للملاحة أو سلامة الأرواح.
معلمات الإعداد المطلوبة
يتم تمكين القدرة على استخدام الخرائط عبر الإنترنت تلقائيًا في إصدار iOS من OsmAnd. لعرض الخرائط عبر الإنترنت في Android، تحتاج إلى إجراء الإعدادات التالية:
- تمكين المكون الإضافي متتبع سفن نظام التعرف الآلي (AIS) في القائمة الرئيسية ← المكونات الإضافية ← متتبع سفن نظام التعرف الآلي (AIS).
- تكوين إعدادات نظام التعرف الآلي (AIS)
- تكوين اتصال خادم نظام التعرف الآلي (AIS) أو توصيل مستقبل نظام التعرف الآرفي (AIS) خارجي.
- تحقق من عرض السفن على خريطة OsmAnd.
السفن على الخريطة
يعمل نظام التعرف الآلي (AIS) على ترددات VHF (161.975 ميجاهرتز و 162.025 ميجاهرتز) ولديه نطاق إشارة محدود بسبب انتشار خط البصر.
نطاق استقبال نظام التعرف الآلي (AIS) النموذجي:
- 15-20 ميل بحري (28-37 كم)
- يعتمد على ارتفاع الهوائي والظروف البيئية والعوائق

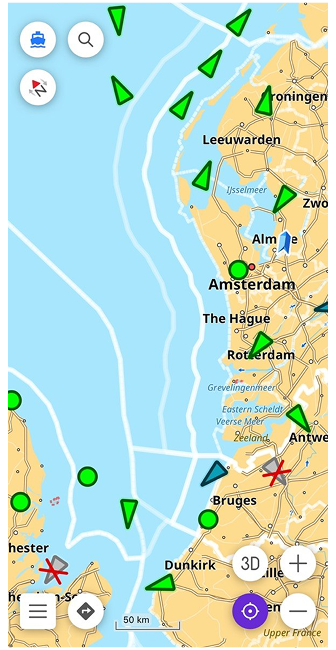

عرض نظام التعرف الآلي (AIS) على الخريطة:
- Android
عند الإعداد الصحيح، ستظهر مواقع السفن على الخريطة. الميزات الرئيسية:
- تتحرك السفن بناءً على السرعة والمسار في الوقت الفعلي.
- تدخل السفن الجديدة وتخرج من المنطقة المرئية ديناميكيًا.
- يؤدي النقر على سفينة إلى فتح معلومات مفصلة.

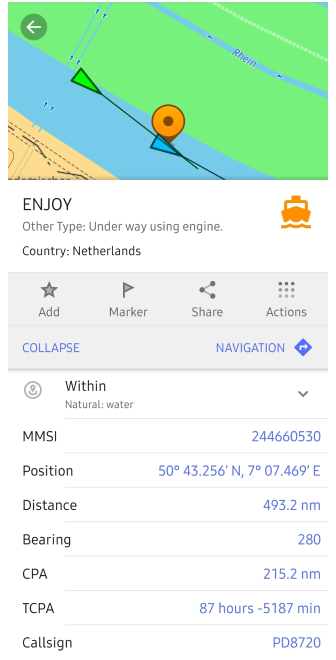

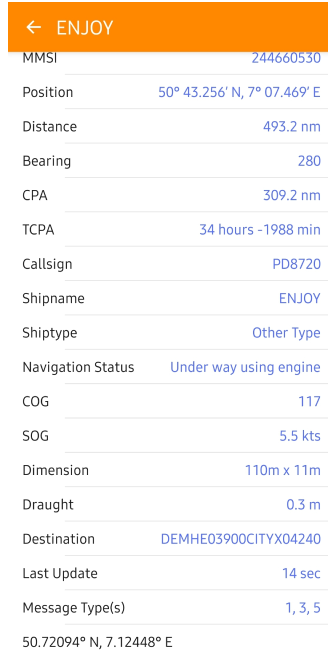

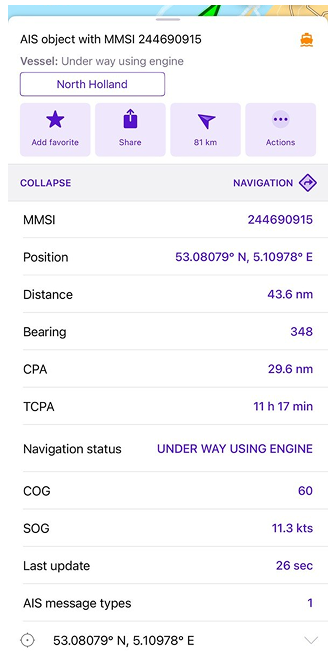

معلومات سفينة نظام التعرف الآلي (AIS)
- Android
ترسل سفن نظام التعرف الآلي (AIS) ثلاثة أنواع من البيانات:
-
معلومات ثابتة (بيانات غير متغيرة). تُرسل كل 6 دقائق أو عند الطلب.
- اسم السفينة (إذا تم تعيينه)
- MMSI (هوية خدمة الهاتف المحمول البحري) (معرف سفينة فريد مكون من 9 أرقام)
- رقم IMO (إذا كان متاحًا)
- إشارة النداء
- نوع السفينة (على سبيل المثال، بضائع، ركاب، سفينة صيد)
- أبعاد السفينة (الطول والعرض)
- موضع هوائي نظام التعرف الآلي (AIS) (بالنسبة لهيكل السفينة)
-
معلومات ديناميكية (بيانات في الوقت الفعلي). تُرسل على فترات مختلفة حسب السرعة والمناورة.
- إحداثيات السفينة (خط العرض وخط الطول)
- المسار فوق الأرض (COG)
- السرعة فوق الأرض (SOG)
- الاتجاه (الاتجاه الذ ي يشير إليه القوس)
- حالة السفينة (في طريقها، راسية، تناور، إلخ.)
- معدل الدوران (ROT) (سرعة تغيير المسار)
- وقت آخر تحديث
-
معلومات الرحلة (يتم تعيينها يدويًا بواسطة الطاقم). تُرسل كل 6 دقائق، يتم تعيينها يدويًا بواسطة الطاقم
- ميناء الوجهة
- الوقت المقدر للوصول (ETA)
- الغاطس (عمق مياه السفينة تحت السطح)
- نوع البضائع (إذا تم إرسالها)
- عدد الأشخاص على متن السفينة (اختياري)
رموز ومفتاح نظام التعرف الآلي (AIS)
إرشادات عرض رموز نظام التعرف الآلي (AIS)
| الرموز | الوصف |
|---|---|
| رموز أنواع السفن | |
| مثلث أخضر | سفينة شحن |
| مثلث أزرق | سفينة ركاب |
| مثلث أسود | سفينة صيد |
| مثل ث أصفر | قاطرة |
| مثلث أحمر | ناقلة |
| مثلث أبيض | سفينة عسكرية |
| مثلث برتقالي | حرفة خاصة (مثل، طيار، كاسحة جليد) |
| مثلث أحمر وامض | سفينة في محنة |
| رموز المساعدات الملاحية | |
| عوامة خضراء | علامة جانب الميمنة (الجانب الأيمن من القناة) |
| عوامة حمراء | علامة جانب الميناء (الجانب الأيسر من القناة) |
| رمز المرساة | منطقة رسو |
| رمز السفينة (SS) | عبارة أو محطة ركاب |
| رمز رافعة الميناء | ميناء شحن |
| دائرة سوداء | منصة بحرية |
| مؤشرات الحالة | |
| مثلث مصمت | سفينة متحركة |
| مثلث مجوف | راسية أو مربوطة |
| سهم دوار | تخضع للمناورة |
| أيقونة حمراء وامضة | تنبيه طوارئ |
| علامة تعجب برتقالية | رسالة سلامة نظام التعرف الآلي (AIS) |
| مؤشرات المسار والسرعة | |
| خط أزرق رفيع | مسار مخطط |
| خط منقط | مسار سابق |
| أيقونة الساعة | الوقت المقدر للوصول (ETA) |
| أيقونة المو جة | السرعة فوق الماء |

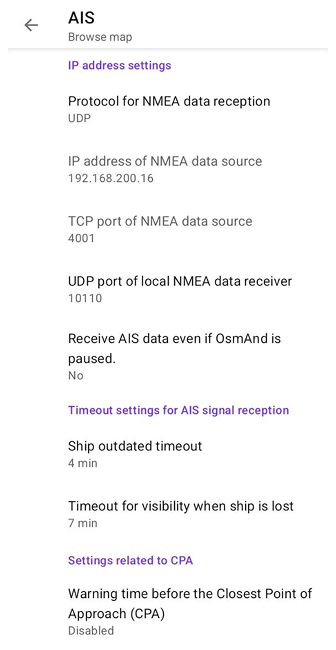

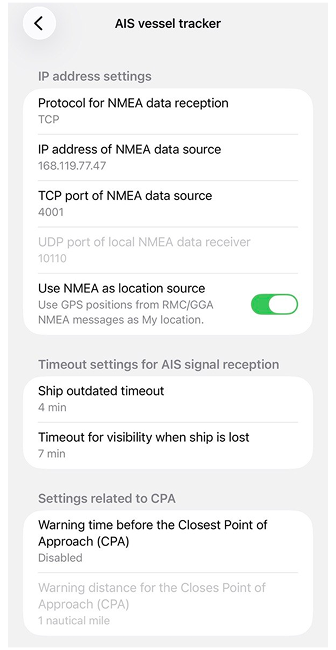

إعدادات المكون الإضافي
- Android
القائمة → الملحقات → جهاز تعقب السفن AIS → إعدادات
يوفر المكون الإضافي متتبع سفن نظام التعرف الآلي (AIS) إعدادات متنوعة لتخصيص الملاحة والتفاعل للمستخدمين ذوي الإعاقة. يتم تطبيق هذه الإعدادات على جميع الملفات الشخصية في OsmAnd.

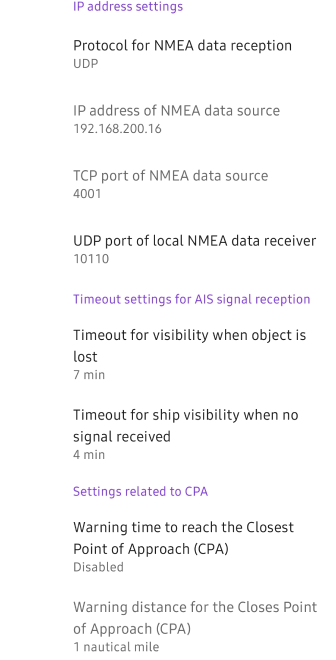

| الإعداد | الوصف | مثال |
|---|---|---|
| إعدادات عنوان IP | ||
| البروتوكول | اختر البروتوكول لاستقبال بيانات نظام التعرف الآلي (AIS) | UDP/TCP |
| عنوان IP | حدد عنوان IP لمصدر بيانات نظام التعرف الآلي (AIS) (إذا تم استخدام TCP) | 192.168.200.16 |
| منفذ TCP | حدد رقم منفذ TCP لبيانات نظام التعرف الآلي (AIS) | 4001 |
| منفذ UDP | حدد منفذ UDP لاستقبال نظام التعرف الآلي (AIS) في OsmAnd | 10110 |
| مهلة استقبال إشارة نظام التعرف الآلي (AIS) | ||
| مهلة للأجسام المفقودة في نظام التعرف الآلي (AIS) | تختفي السفن إذا لم يتم استقبال إشارة لفترة زمنية محددة | 3 - 20 دقيقة |
| مهلة لرؤية السفينة | ستتغير أيقونات السفن عندما لا يتم استقبال إشارة | 2 - 15 دقيقة / معطل |
| تنبيهات أقرب نقطة اقتراب (CPA) | ||
| وقت تحذير CPA | يتم تمييز السفينة باللون الأحمر إذا كان الوقت حتى CPA أقل من هذا الحد | 1 - 60 دقيقة / معطل |
| مسافة تحذير CPA | يتم تمييز السفينة باللون الأحمر إذا كانت المسافة حتى CPA أقل من هذا الحد | 0.02 - 2 ميل بحري |
وضع محاكاة نظام التعرف الآلي (AIS)
يمكنك محاكاة مواقع سفن نظام التعرف الآلي (AIS) باستخدام المكون الإضافي لتطوير OsmAnd.
-
تنزيل ملفات نص بيانات نظام التعرف الآلي (AIS):
-
تحميل بيانات نظام التعرف الآلي (AIS) إلى OsmAnd افتح القائمة → الملحقات → تطوير → إعدادات → تحميل بيانات AIS من ملف وحدد أحد الملفات التي تم تنزيلها.
-
عرض سفن نظام التعرف الآلي (AIS) على الخريطة ستظهر أيقونات السفن بناءً على البيانات المحاكاة. انقر على أيقونة السفينة لعرض معلومات مفصلة.
