Suivi des navires AIS
This feature is currently not available for the iOS version of the OsmAnd app.
Aperçu
Le plugin Suivi des navires AIS affiche les positions du Système d'Identification Automatique (AIS) et des informations détaillées sur les navires à proximité. Les données AIS sont reçues via une connexion réseau depuis un récepteur AIS externe.
Ce plugin est un projet amateur et n'est pas conçu pour être fiable ou précis. NE PAS se fier à ce logiciel pour la navigation ou la sécurité des personnes.
Paramètres de configuration requis
La capacité d'utiliser les cartes en ligne est automatiquement activée dans la version iOS d'OsmAnd. Pour afficher les cartes en ligne sur Android, vous devez effectuer les réglages suivants :
- Activer le plugin Suivi des navires AIS dans le Menu principal → Plugins → Suivi des navires AIS.
- Configurer les paramètres AIS
- Configurer une connexion au serveur AIS ou connecter un récepteur AIS externe.
- Vérifier que les navires sont affichés sur la carte OsmAnd.
Navires sur la carte
L'AIS fonctionne sur les fréquences VHF (161,975 MHz et 162,025 MHz) et a une portée de signal limitée en raison de la propagation en visibilité directe.
Portée de réception AIS typique :
- 15–20 milles marins (28–37 km)
- Dépend de la hauteur de l'antenne, des conditions environnementales et des obstacles

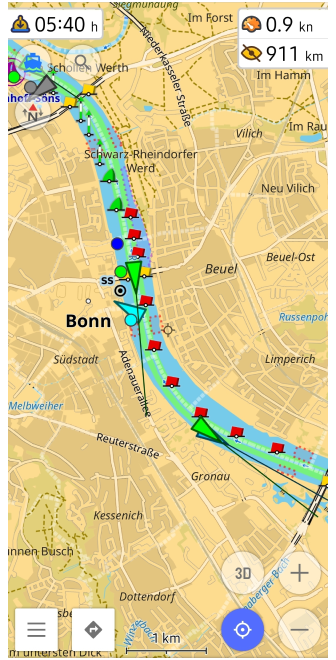

Affichage AIS sur la carte :
- Android

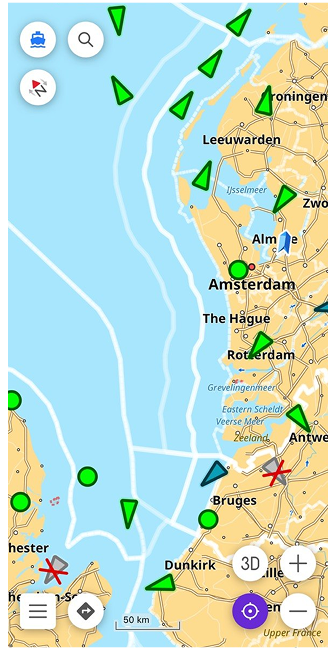

Lorsqu'il est correctement configuré, les positions des navires apparaissent sur la carte. Caractéristiques principales :
- Les navires se déplacent en fonction de la vitesse et du cap en temps réel.
- De nouveaux navires entrent et sortent dynamiquement de la zone visible.

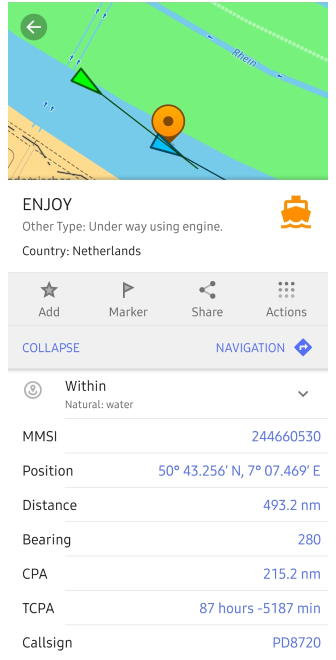

- Appuyer sur un navire ouvre des informations détaillées.

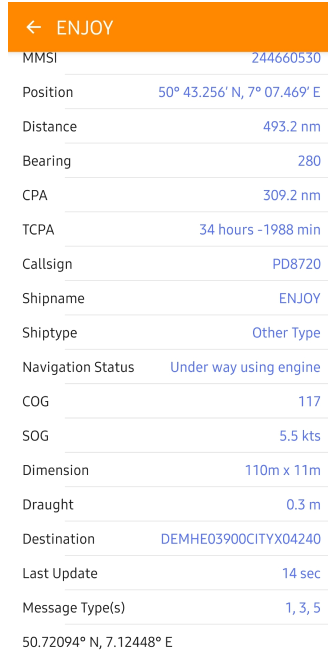

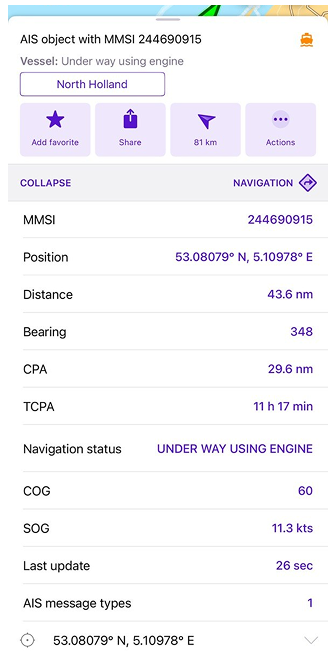

Informations sur les navires AIS
- Android
Les navires AIS transmettent trois types de données :
-
Informations statiques (données immuables).
Envoyées toutes les 6 minutes ou sur demande.- Nom du navire (si défini)
- MMSI (Maritime Mobile Service Identity) (Identifiant unique de navire à 9 chiffres)
- Numéro IMO (si disponible)
- Indicatif d'appel
- Type de navire (par ex., cargo, passager, bateau de pêche)
- Dimensions du navire (Longueur et largeur)
- Position de l'antenne AIS (Relative à la coque du navire)
-
Informations dynamiques (données en temps réel).
Envoyées à des intervalles différents en fonction de la vitesse et des manœuvres.- Coordonnées du navire (Latitude & Longitude)
- Route sur le fond (COG)
- Vitesse sur le fond (SOG)
- Cap (Direction vers laquelle pointe la proue)
- Statut du navire (En route, au mouillage, en manœuvre, etc.)
- Taux de giration (ROT) (Vitesse de changement de cap)
- Heure de la dernière mise à jour
-
Informations sur le voyage (définies manuellement par l'équipage).
Envoyées toutes les 6 minutes, définies manuellement par l'équipage- Port de destination
- Heure d'arrivée estimée (ETA)
- Tirant d'eau (Profondeur du navire sous la surface de l'eau)
- Type de cargaison (si transmis)
- Nombre de personnes à bord (optionnel)
Symboles et légendes AIS
Directives pour la présentation des symboles AIS
| Symboles | Description |
|---|---|
| Symboles des types de navires | |
| Triangle vert | Cargo |
| Triangle bleu | Navire à passagers |
| Triangle noir | Bateau de pêche |
| Triangle jaune | Remorqueur |
| Triangle rouge | Pétrolier |
| Triangle blanc | Navire militaire |
| Triangle orange | Engin spécial (par ex., pilote, brise-glace) |
| Triangle rouge clignotant | Navire en détresse |
| Symboles des aides à la navigation | |
| Bouée verte | Marqueur de tribord (côté droit du chenal) |
| Bouée rouge | Marqueur de bâbord (côté gauche du chenal) |
| Symbole d'ancre | Zone de mouillage |
| Symbole de navire (SS) | Terminal de ferry ou de passagers |
| Symbole de grue portuaire | Port de marchandises |
| Cercle noir | Plateforme offshore |
| Indicateurs de statut | |
| Triangle plein | Navire en mouvement |
| Triangle creux | Au mouillage ou amarré |
| Flèche rotative | En cours de manœuvre |
| Icône rouge clignotante | Alerte d'urgence |
| Point d'exclamation orange | Message de sécurité AIS |
| Indicateurs de route et de vitesse | |
| Ligne bleue fine | Route planifiée |
| Ligne pointillée | Trace passée |
| Icône d'horloge | Heure d'arrivée estimée (ETA) |
| Icône de vague | Vitesse sur l'eau |

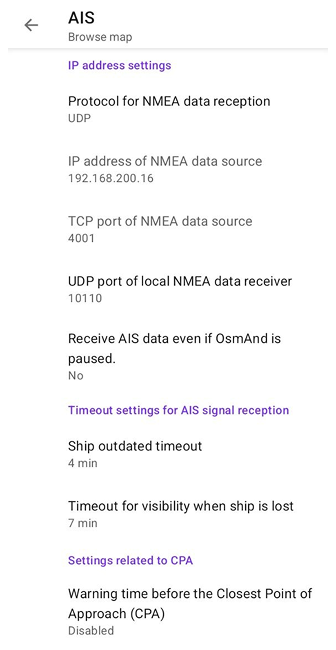

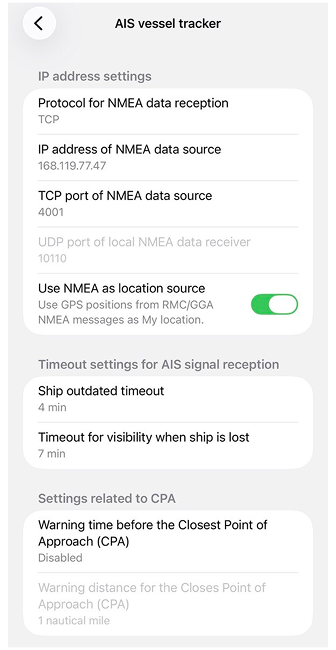

Paramètres du plugin
- Android
Menu → Extensions → Suivi AIS du navire → Paramètres
Le plugin Suivi des navires AIS offre divers paramètres pour personnaliser la navigation et l'interaction pour les utilisateurs handicapés. Ces paramètres sont appliqués à tous les profils dans OsmAnd.
| Paramètre | Description | Exemple |
|---|---|---|
| Paramètres de l'adresse IP | ||
| Protocole | Choisir le protocole pour recevoir les données AIS | UDP/TCP |
| Adresse IP | Définir l'IP de la source de données AIS (si TCP est utilisé) | 192.168.200.16 |
| Port TCP | Définir le numéro de port TCP pour les données AIS | 4001 |
| Port UDP | Définir le port UDP pour la réception AIS d'OsmAnd | 10110 |
| Délai d'attente de réception du signal AIS | ||
| Délai d'attente pour les objets AIS perdus | Les navires disparaissent si aucun signal n'est reçu pendant un temps défini | 3 - 20 min |
| Délai d'attente pour la visibilité du navire | Les icônes des navires changeront d'état lorsqu'aucun signal n'est reçu | 2 - 15 min / Désactivé |
| Alertes du Point de Rapprochement le plus Proche (CPA) | ||
| Temps d'avertissement CPA | Le navire est marqué en rouge si le temps avant le CPA est inférieur à cette limite | 1 - 60 min / Désactivé |
| Distance d'avertissement CPA | Le navire est marqué en rouge si la distance au CPA est inférieure à cette limite | 0.02 - 2 milles marins |
Mode de simulation AIS
Vous pouvez simuler les positions des navires AIS en utilisant le plugin de développement OsmAnd.
-
Télécharger les fichiers texte de données AIS :
-
Charger les données AIS dans OsmAnd
Ouvrez Menu → Extensions → Développement → Paramètres → Charger des données AIS à partir d'un fichier et sélectionnez l'un des fichiers téléchargés. -
Voir les navires AIS sur la carte
Les icônes des navires apparaîtront en fonction des données simulées. Appuyez sur l'icône du navire pour afficher des informations détaillées.
