Rastreador de Embarcações AIS

🚧 This article is incomplete

This article is incomplete & needs to be reviewed. You can help by creating a pull request.

⚠️ Android only

This feature is currently not available for the iOS version of the OsmAnd app.

Visão Geral

O plugin Rastreador de Embarcações AIS exibe posições do Sistema de Identificação Automática (AIS) e informações detalhadas sobre embarcações próximas. Os dados AIS são recebidos via conexão de rede de um receptor AIS externo.

AVISO LEGAL

Este plugin é um projeto de hobby e não foi projetado para confiabilidade ou precisão. NÃO confie neste software para navegação ou segurança da vida.

Parâmetros de Configuração Necessários

A capacidade de usar mapas online é ativada automaticamente na versão iOS do OsmAnd. Para exibir mapas online no Android, você precisa fazer as seguintes configurações:

1. Ativar o plugin Rastreador de embarcações AIS em Menu Principal → Plugins → Rastreador de embarcações AIS.

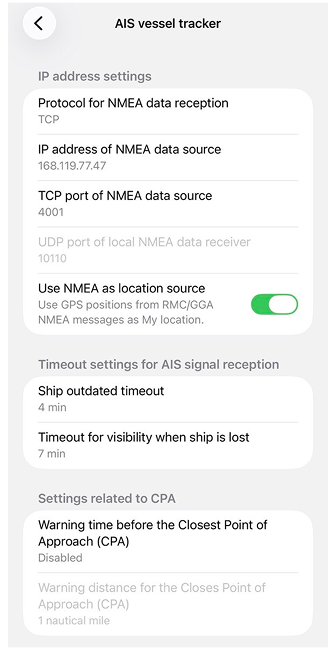

2. Configurar as configurações AIS
3. Configurar uma conexão de servidor AIS ou conectar um receptor AIS externo.
4. Verificar se as embarcações são exibidas no mapa do OsmAnd.

Embarcações no Mapa

O AIS opera em frequências VHF (161,975 MHz e 162,025 MHz) e possui um alcance de sinal limitado devido à propagação em linha de visão.

Alcance típico de recepção AIS:

• 15–20 milhas náuticas (28–37 km)
• Depende da altura da antena, condições ambientais e obstáculos

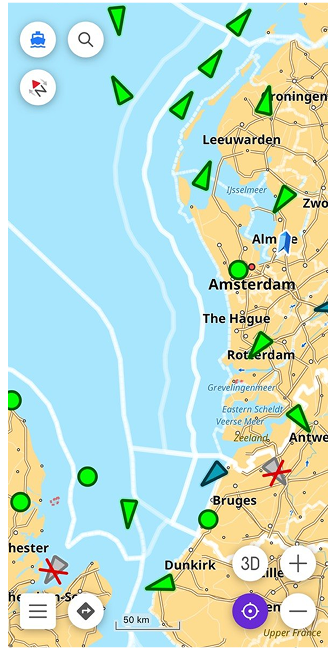

Exibição AIS no mapa:

Android

Quando configurado corretamente, as posições das embarcações aparecerão no mapa. Principais recursos:

• As embarcações se movem com base na velocidade e curso em tempo real.
• Novas embarcações entram e saem da área visível dinamicamente.
• Tocar em uma embarcação abre informações detalhadas.

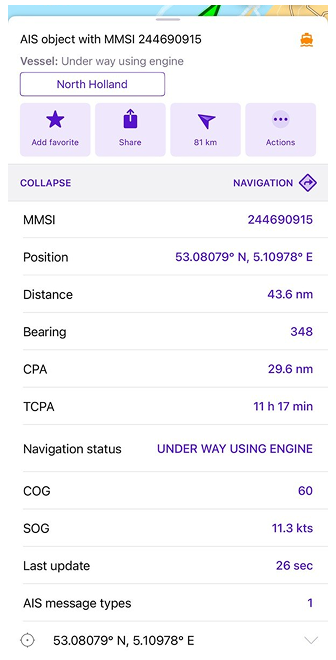

Informações da Embarcação AIS

Android

As embarcações AIS transmitem três tipos de dados:

1. Informações Estáticas (dados inalteráveis). Enviadas a cada 6 minutos ou mediante solicitação.

   • Nome da Embarcação (se definido)
   • MMSI (Identidade de Serviço Móvel Marítimo) (Identificador exclusivo de 9 dígitos da embarcação)
   • Número IMO (se disponível)
   • Sinal de Chamada
   • Tipo de Embarcação (por exemplo, Carga, Passageiro, Embarcação de Pesca)
   • Dimensões da Embarcação (Comprimento e Largura)
   • Posição da Antena AIS (Em relação ao casco da embarcação)

2. Informações Dinâmicas (dados em tempo real). Enviadas em diferentes intervalos, dependendo da velocidade e manobras.

   • Coordenadas da Embarcação (Latitude e Longitude)
   • Rumo sobre o Fundo (COG)
   • Velocidade sobre o Fundo (SOG)
   • Proa (Direção para onde a proa está apontando)
   • Status da Embarcação (Em movimento, Ancorada, Manobrando, etc.)
   • Taxa de Curva (ROT) (Velocidade de mudança de curso)
   • Hora da Última Atualização

3. Informações da Viagem (definidas manualmente pela tripulação). Enviadas a cada 6 minutos, definidas manualmente pela tripulação

   • Porto de Destino
   • Tempo Estimado de Chegada (ETA)
   • Calado (Profundidade da embarcação na água abaixo da superfície)
   • Tipo de Carga (se transmitido)
   • Número de Pessoas a Bordo (opcional)

Símbolos e Legendas AIS

Diretrizes para Apresentação de Símbolos AIS

Símbolos	Descrição
Símbolos de Tipos de Embarcações
Triângulo verde	Navio de carga
Triângulo azul	Navio de passageiros
Triângulo preto	Embarcação de pesca
Triângulo amarelo	Rebocador
Triângulo vermelho	Petroleiro
Triângulo branco	Embarcação militar
Triângulo laranja	Embarcação especial (por exemplo, piloto, quebra-gelo)
Triângulo vermelho piscando	Embarcação em perigo
Símbolos de Auxílios à Navegação
Bóia verde	Marcador de estibordo (lado direito do canal)
Bóia vermelha	Marcador de bombordo (lado esquerdo do canal)
Símbolo de âncora	Área de ancoragem
Símbolo de navio (SS)	Terminal de balsa ou passageiros
Símbolo de guindaste de porto	Porto de carga
Círculo preto	Plataforma offshore
Indicadores de Status
Triângulo sólido	Embarcação em movimento
Triângulo oco	Ancorada ou atracada
Seta giratória	Em manobra
Ícone vermelho piscando	Alerta de emergência
Ponto de exclamação laranja	Mensagem de segurança AIS
Indicadores de Rota e Velocidade
Linha azul fina	Rota planejada
Linha pontilhada	Rastro anterior
Ícone de relógio	Tempo estimado de chegada (ETA)
Ícone de onda	Velocidade sobre a água

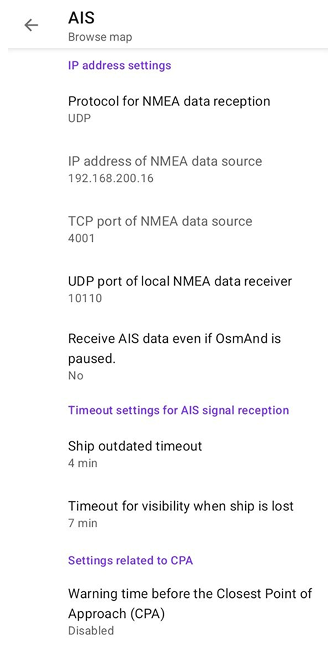

Configurações do Plugin

Android

Menu → Complementos → Localizador de barcos AIS → Configurações

O plugin Rastreador de embarcações AIS oferece várias configurações para personalizar a navegação e a interação para usuários com deficiência. Essas configurações são aplicadas a todos os perfis no OsmAnd.

Configuração	Descrição	Exemplo
Configurações de endereço IP
Protocolo	Escolha o protocolo para receber dados AIS	UDP/TCP
Endereço IP	Defina o IP da fonte de dados AIS (se TCP for usado)	192.168.200.16
Porta TCP	Defina o número da porta TCP para dados AIS	4001
Porta UDP	Defina a porta UDP para recepção AIS do OsmAnd	10110
Tempo limite de recepção de sinal AIS
Tempo limite para objetos AIS perdidos	Embarcações desaparecem se nenhum sinal for recebido por um tempo definido	3 - 20 min
Tempo limite para visibilidade da embarcação	Os ícones das embarcações mudarão de estado quando nenhum sinal for recebido	2 - 15 min / Desativado
Alertas de Ponto de Aproximação Mais Próximo (CPA)
Tempo de Aviso de CPA	A embarcação é marcada em vermelho se o tempo para CPA estiver abaixo deste limite	1 - 60 min / Desativado
Distância de Aviso de CPA	A embarcação é marcada em vermelho se a distância para CPA estiver abaixo deste limite	0.02 - 2 milhas náuticas

Modo de Simulação AIS

Você pode simular posições de embarcações AIS usando o plugin de Desenvolvimento do OsmAnd.

1. Baixar arquivos de texto de dados AIS:

   • Teste AIS 1
   • Teste AIS 2
   • Único 3

2. Carregar dados AIS no OsmAnd Abra Menu → Complementos → Desenvolvimento → Configurações → Carregar dados AIS de um ficheiro e selecione um dos arquivos baixados.

3. Visualizar embarcações AIS no mapa Os ícones das embarcações aparecerão com base nos dados simulados. Toque no ícone da embarcação para ver informações detalhadas.
