AIS Vessel Tracker
This article is incomplete & needs to be reviewed. You can help by creating a pull request.
This feature is currently not available for the iOS version of the OsmAnd app.
Przegląd
Wtyczka AIS Vessel Tracker wyświetla pozycje Automatycznego Systemu Identyfikacji (AIS) i szczegółowe informacje o pobliskich statkach. Dane AIS są odbierane przez połączenie sieciowe z zewnętrznego odbiornika AIS.
Ta wtyczka jest projektem hobbystycznym i nie jest przeznaczona do zapewnienia niezawodności ani dokładności. NIE NALEŻY polegać na tym oprogramowaniu w celach nawigacyjnych ani dla bezpieczeństwa życia.
Wymagane parametry konfiguracji
Możliwość korzystania z map online jest automatycznie włączona w wersji OsmAnd na iOS. Aby wyświetlać mapy online w systemie Android, należy dokonać następujących ustawień:
- Włącz wtyczkę AIS vessel tracker w Menu głównym → Wtyczki → AIS vessel tracker.
- Skonfiguruj ustawienia AIS.
- Skonfiguruj połączenie z serwerem AIS lub podłącz zewnętrzny odbiornik AIS.
- Sprawdź, czy statki są wyświetlane na mapie OsmAnd.
Statki na mapie
AIS działa na częstotliwościach VHF (161,975 MHz i 162,025 MHz) i ma ograniczony zasięg sygnału ze względu na propagację w linii wzroku.
Typowy zasięg odbioru AIS:
- 15–20 mil morskich (28–37 km)
- Zależy od wysokości anteny, warunków środowiskowych i przeszkód

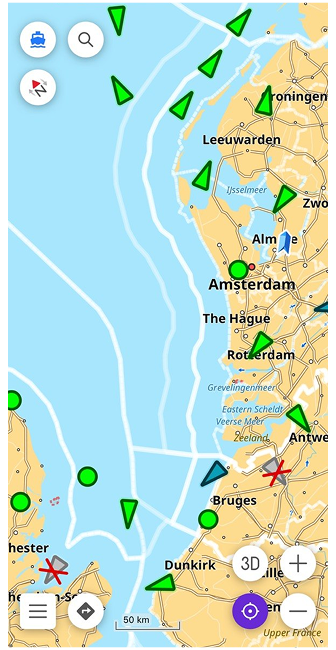

Wyświetlanie AIS na mapie:
- Android
Po prawidłowej konfiguracji, pozycje statków pojawią się na mapie. Kluczowe cechy:
- Statki poruszają się w oparciu o prędkość i kurs w czasie rzeczywistym.
- Nowe statki dynamicznie wchodzą i wychodzą z widocznego obszaru.
- Dotknięcie statku otwiera szczegółowe informacje.

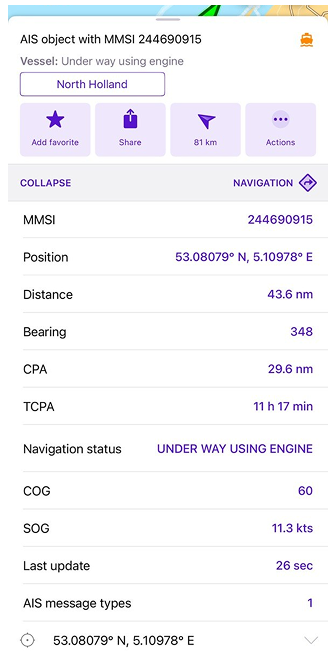

Informacje o statku AIS
- Android
Statki AIS przesyłają trzy typy danych:
-
Informacje statyczne (niezmienne dane).
Wysyłane co 6 minut lub na żądanie.- Nazwa statku (jeśli ustawiona)
- MMSI (Maritime Mobile Service Identity) (Unikalny 9-cyfrowy identyfikator statku)
- Numer IMO (jeśli dostępny)
- Znak wywoławczy
- Typ statku (np. statek towarowy, pasażerski, rybacki)
- Wymiary statku (Długość i szerokość)
- Pozycja anteny AIS (Względem kadłuba statku)
-
Informacje dynamiczne (dane w czasie rzeczywistym).
Wysyłane w różnych odstępach czasu w zależności od prędkości i manewrowania.- Współrzędne statku (szerokość i długość geograficzna)
- Kurs nad dnem (COG)
- Prędkość nad dnem (SOG)
- Kurs (Kierunek, w którym skierowany jest dziób)
- Status statku (W drodze, zakotwiczony, manewrujący itp.)
- Szybkość obrotu (ROT) (Szybkość zmiany kursu)
- Czas ostatniej aktualizacji
-
Informacje o podróży (ustawiane ręcznie przez załogę).
Wysyłane co 6 minut, ustawiane ręcznie przez załogę- Port docelowy
- Szacowany czas przybycia (ETA)
- Zanurzenie (Głębokość statku pod powierzchnią wody)
- Typ ładunku (jeśli przesłany)
- Liczba osób na pokładzie (opcjonalnie)
Symbole i legendy AIS
Wytyczne dotyczące prezentacji symboli AIS
| Symbole | Opis |
|---|---|
| Symbole typów statków | |
| Zielony trójkąt | Statek towarowy |
| Niebieski trójkąt | Statek pasażerski |
| Czarny trójkąt | Statek rybacki |
| Żółty trójkąt | Holownik |
| Czerwony trójkąt | Tankowiec |
| Biały trójkąt | Statek wojskowy |
| Pomarańczowy trójkąt | Jednostka specjalna (np. pilot, lodołamacz) |
| Migający czerwony trójkąt | Statek w niebezpieczeństwie |
| Symbole pomocy nawigacyjnych | |
| Zielona boja | Oznakowanie prawej burty (prawa strona kanału) |
| Czerwona boja | Oznakowanie lewej burty (lewa strona kanału) |
| Symbol kotwicy | Obszar kotwiczenia |
| Symbol statku (SS) | Terminal promowy lub pasażerski |
| Symbol dźwigu portowego | Port towarowy |
| Czarne koło | Platforma morska |
| Wskaźniki statusu | |
| Pełny trójkąt | Poruszający się statek |
| Pusty trójkąt | Zakotwiczony lub zacumowany |
| Obracająca się strzałka | Wykonuje manewr |
| Czerwona migająca ikona | Alarm awaryjny |
| Pomarańczowy wykrzyknik | Wiadomość bezpieczeństwa AIS |
| Wskaźniki trasy i prędkości | |
| Cienka niebieska linia | Planowana trasa |
| Linia przerywana | Poprzedni tor |
| Ikona zegara | Szacowany czas przybycia (ETA) |
| Ikona fali | Prędkość nad wodą |
Ustawienia wtyczki
- Android

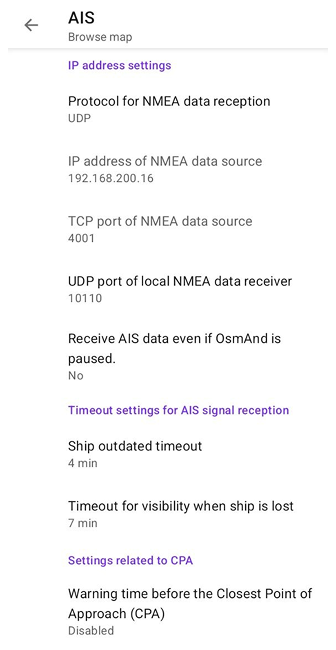

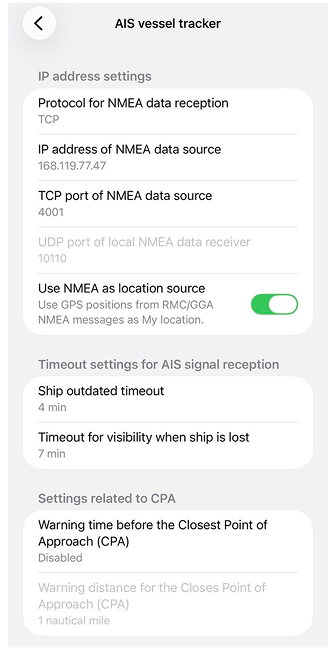

Menu → Wtyczki → Śledzenie statków AIS → Ustawienia
Wtyczka AIS vessel tracker oferuje różne ustawienia, aby spersonalizować nawigację i interakcję dla użytkowników z niepełnosprawnościami. Ustawienia te są stosowane dla wszystkich profili w OsmAnd.
| Ustawienie | Opis | Przykład |
|---|---|---|
| Ustawienia adresu IP | ||
| Protokół | Wybierz protokół do odbierania danych AIS | UDP/TCP |
| Adres IP | Zdefiniuj adres IP źródła danych AIS (jeśli używany jest TCP) | 192.168.200.16 |
| Port TCP | Zdefiniuj numer portu TCP dla danych AIS | 4001 |
| Port UDP | Zdefiniuj port UDP dla odbioru AIS w OsmAnd | 10110 |
| Limit czasu odbioru sygnału AIS | ||
| Limit czasu dla utraconych obiektów AIS | Statki znikają, jeśli sygnał nie jest odbierany przez określony czas | 3 - 20 min |
| Limit czasu widoczności statku | Ikony statków zmienią stan, gdy sygnał nie będzie odbierany | 2 - 15 min / Wyłączone |
| Alerty o najbliższym punkcie zbliżenia (CPA) | ||
| Czas ostrzeżenia CPA | Statek jest oznaczony na czerwono, jeśli czas do CPA jest poniżej tego limitu | 1 - 60 min / Wyłączone |
| Odległość ostrzeżenia CPA | Statek jest oznaczony na czerwono, jeśli odległość do CPA jest poniżej tego limitu | 0.02 - 2 mile morskie |
Tryb symulacji AIS
Możesz symulować pozycje statków AIS za pomocą wtyczki OsmAnd Development.
-
Pobierz pliki tekstowe danych AIS:
-
Załaduj dane AIS do OsmAnd
Otwórz Menu → Wtyczki → Rozwój → Ustawienia → Wczytaj dane AIS z pliku i wybierz jeden z pobranych plików. -
Wyświetl statki AIS na mapie
Ikony statków pojawią się na podstawie symulowanych danych. Dotknij ikony statku, aby wyświetlić szczegółowe informacje.
Powiązane artykuły
Ostatnia aktualizacja: marzec 2025
