Czujniki zewnętrzne

Przegląd

Płatna funkcja

Wtyczka Czujniki zewnętrzne to płatna funkcja aplikacji OsmAnd.

Wtyczka Czujniki zewnętrzne umożliwia odczytywanie i zapisywanie danych z bezprzewodowych czujników zewnętrznych działających w technologiach ANT+ i BLE (Bluetooth Low Energy) oraz wyświetlanie tych danych za pomocą widżetów w aplikacji OsmAnd. Ta zarządzana sieć jest w stanie zbierać, przesyłać i przechowywać dane z czujników.

UWAGA: iPhone'y i iPady nie obsługują ANT+ ze względu na ograniczenia sprzętowe.

Wtyczka Czujniki zewnętrzne uzyskuje dostęp do czujników zewnętrznych i może odczytywać takie dane jak:

• Tętno
• Moc roweru
• Kadencja roweru
• Prędkość roweru
• Dystans roweru
• Temperatura

Aby korzystać z wtyczki, upewnij się, że Twoje urządzenie jest kompatybilne, wtyczka jest włączona, a czujniki zewnętrzne są podłączone przez Bluetooth (BLE).

Wymagane parametry konfiguracyjne

Aby rozpocząć korzystanie z danych z czujników zewnętrznych, wykonaj następujące kroki:

1. Kup subskrypcję OsmAnd Pro, aby odblokować wtyczkę Czujniki zewnętrzne.
2. Włącz wtyczkę w Menu → Wtyczki.
3. Włącz Bluetooth na swoim urządzeniu, aby umożliwić połączenie z czujnikami BLE.
4. Sparuj i skonfiguruj czujniki zewnętrzne poprzez menu wtyczki.
5. (Opcjonalnie) Dodaj widżety czujników zewnętrznych do ekranu mapy, aby wyświetlać dane w czasie rzeczywistym, takie jak tętno, kadencja czy poziom naładowania baterii.
6. (Opcjonalnie) Użyj wtyczki Nagrywanie trasy, aby zapisywać dane z czujników w śladach GPX.
7. (Opcjonalnie, tylko Android) Postępuj zgodnie z tymi wskazówkami, aby podłączyć czujniki ANT+, jeśli Twoje urządzenie je obsługuje.

Sparuj nowy czujnik

Android

iOS

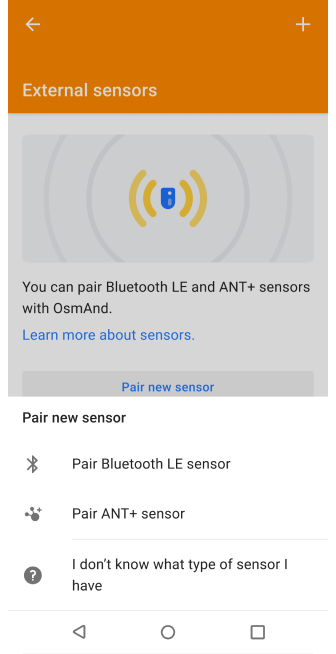

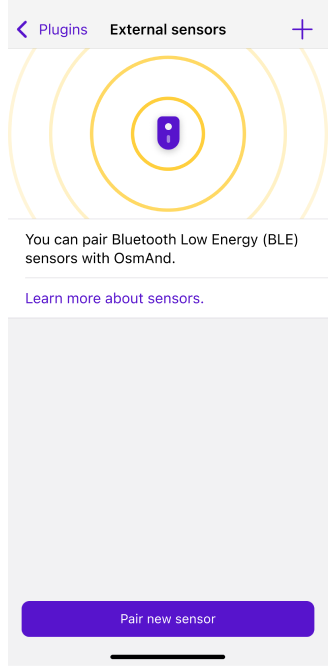

Aby sparować nowy czujnik, wykonaj następujące kroki:

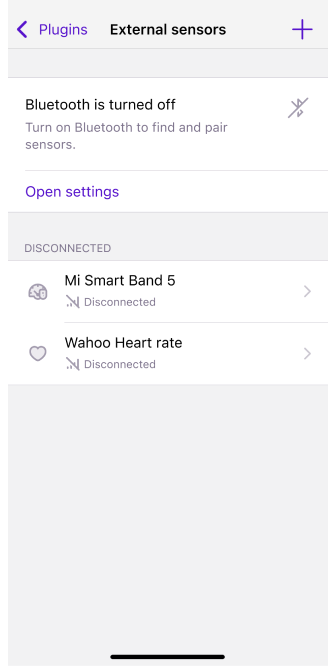

1. Upewnij się, że na urządzeniu włączony jest Bluetooth.
2. Przejdź do Menu → Wtyczki → Czujniki zewnętrzne → Ustawienia.
3. Stuknij Sparuj nowy czujnik.

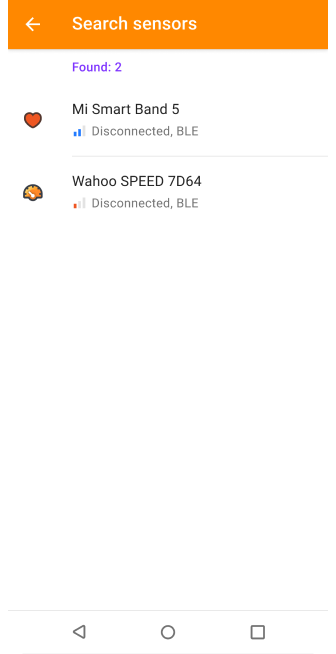

4. OsmAnd przeskanuje w poszukiwaniu dostępnych czujników Bluetooth LE lub ANT+ (w zależności od platformy).
5. Stuknij przycisk + obok czujnika, który chcesz sparować.
6. Po podłączeniu czujnik pojawi się na liście Podłączone urządzenia.

Uwagi:

• W systemie iOS obsługiwane są tylko czujniki Bluetooth Low Energy (BLE) ze względu na ograniczenia sprzętowe. Czujniki ANT+ nie są dostępne.
• W systemie Android mogą być obsługiwane zarówno czujniki BLE, jak i ANT+, w zależności od urządzenia. Więcej szczegółów można znaleźć w przewodniku zgodności ANT+.
• Powiadomienie wyskakujące pojawi się za każdym razem, gdy czujnik połączy się lub rozłączy.
• Czujniki mocy roweru są dostępne tylko na Androidzie przez ANT+.

Ustawienia czujnika

Android

Użyj jednej z następujących ścieżek, aby otworzyć ustawienia czujnika:

• Menu → Wtyczki → Czujniki zewnętrzne → Dostępne urządzenie → Ustawienia
• Menu → Skonfiguruj profil → Ustawienia wtyczki → Czujniki zewnętrzne → Dostępne urządzenie → Ustawienia

iOS

Użyj jednej z następujących ścieżek, aby otworzyć ustawienia czujnika:

• [object Object] → Wtyczki → Czujniki zewnętrzne
• [object Object] → Ustawienia → Wybrany profil → Wtyczki → Czujniki zewnętrzne

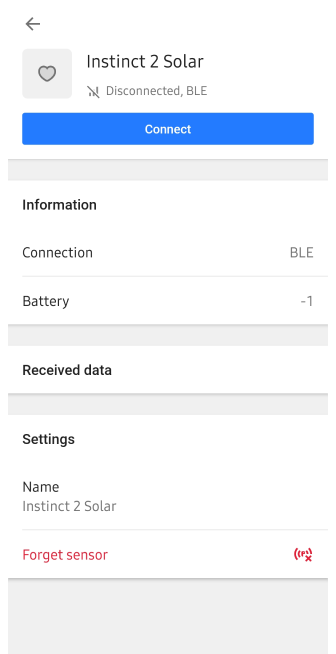

Każdy sparowany czujnik zewnętrzny wymieniony w OsmAnd ma własny ekran konfiguracji z następującymi opcjami:

• Połącz / Rozłącz – przełącz stan połączenia.
• Zmień nazwę – przypisz niestandardową nazwę do czujnika.
• Zapomnij czujnik – usuń czujnik z listy (można go później ponownie sparować).
• Ustawienia – otwórz ekran szczegółów czujnika (typ czujnika, wartości, poziom naładowania baterii, ustawienie obwodu koła).

Uwagi:

• W systemie iOS można wyświetlić poziom naładowania baterii podłączonych czujników BLE bezpośrednio w widżecie na mapie. Aby to włączyć, przejdź do: Menu → Konfiguruj ekran → Wybierz panel → Dodaj widżet → Czujnik zewnętrzny → Ustawienia → Pokaż → Poziom baterii
• Powiadomienie wyskakujące pojawia się, gdy poziom naładowania baterii sparowanego czujnika spadnie poniżej 15%.

Nagrywanie trasy

Android

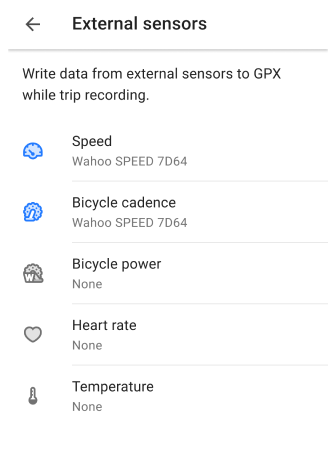

Przejdź do: Menu → Wtyczki → Nagrywanie podróży → Ustawienia → Dane → Widżety ANT+

iOS

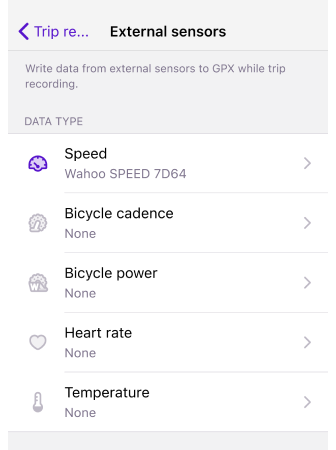

Przejdź do: [object Object] → Wtyczki → Nagrywanie podróży → Ustawienia → Zewnętrzny

Aby rejestrować dane z czujników za pomocą wtyczki Nagrywanie trasy podczas podróży:

1. Upewnij się, że wtyczka Czujniki zewnętrzne jest włączona.
2. Przejdź do Menu → Wtyczki → Nagrywanie podróży → Ustawienia → Dane → Widżety ANT+.

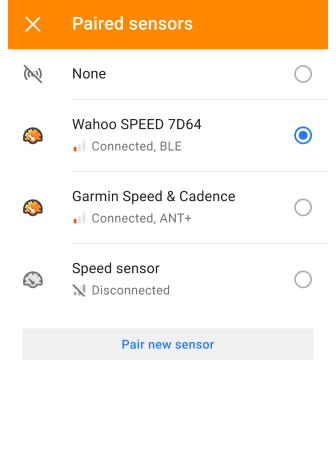

3. Wybierz typy czujników, które chcesz rejestrować (np. kadencja, tętno, prędkość).
4. Rozpocznij nagrywanie podróży. OsmAnd zapisze wybrane dane z czujników w śladzie GPX.

Uwagi:

• Lista dostępnych typów czujników jest wyświetlana nawet wtedy, gdy żadne czujniki nie są podłączone.
• Jeśli żadne czujniki nie są jeszcze sparowane, użyj przycisku Sparuj nowy czujnik w ustawieniach wtyczki.
• Dane o poziomie naładowania baterii nie są zapisywane w plikach GPX i nie są dostępne do analizy na mapie.

Zgodność formatu

OsmAnd używa nagrywania śladu do osadzania danych z czujników w plikach GPX. Ten format jest kompatybilny z wieloma aplikacjami sportowymi i treningowymi (np. Strava, Runkeeper).

Analiza danych

Android

iOS

Po zarejestrowaniu podróży za pomocą wtyczki Nagrywanie trasy można przejrzeć dane z czujników w interfejsie analizy trasy.

Aby przeanalizować dane:

1. Zakończ nagrywanie podróży.
2. Otwórz nagraną trasę z Moje miejsca → Trasy lub stuknij trasę na mapie.

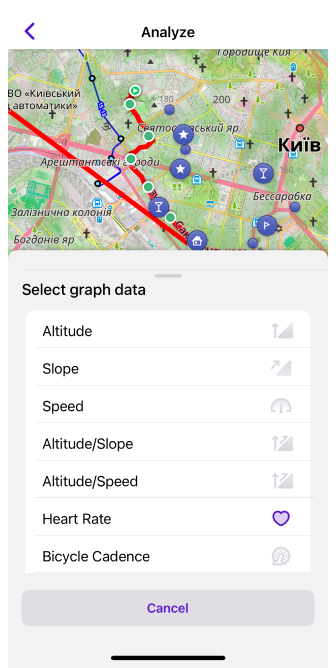

3. Wybierz Opcje → Analizuj na mapie z menu kontekstowego trasy.

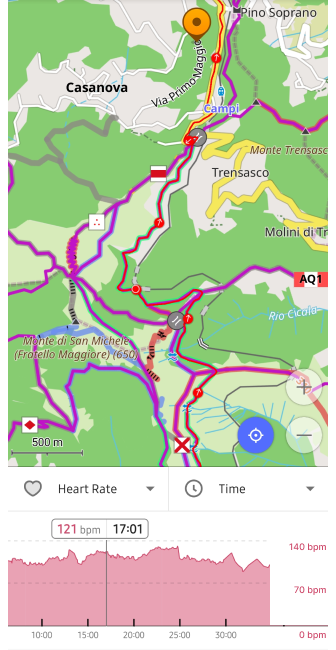

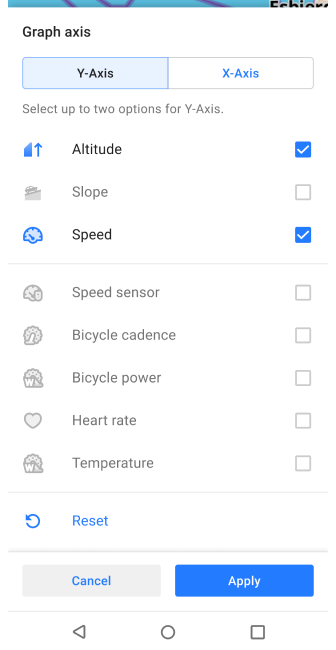

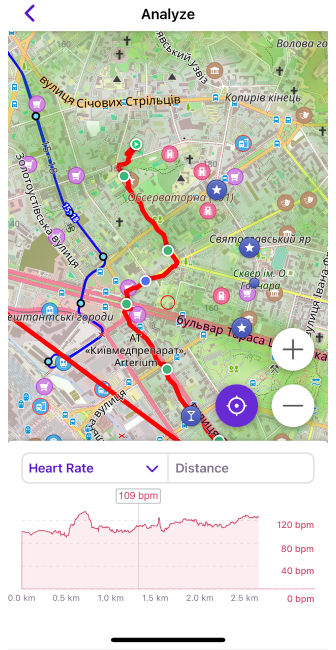

Spowoduje to wyświetlenie wykresów dla zarejestrowanych danych: Tętno, Prędkość, Kadencja, Moc roweru i Temperatura.

Poziom baterii i Dystans nie są dostępne w funkcji Analizuj na mapie.

Widżety

Android

Przejdź do: Menu → Skonfiguruj ekranu → Widżety → Wybierz panel → Dodaj widżet → Widżety ANT+

iOS

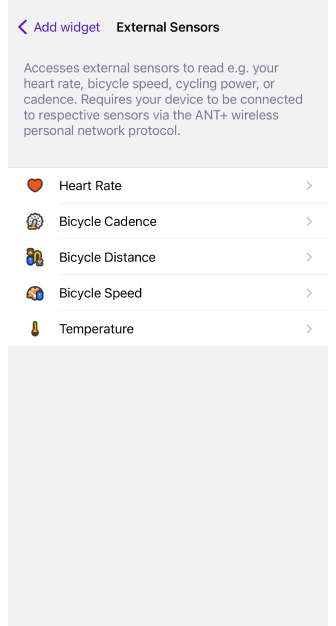

Przejdź do: [object Object] → Skonfiguruj ekran → Widżety → Wybierz panel → Dodaj widżet → Czujniki zewnętrzne

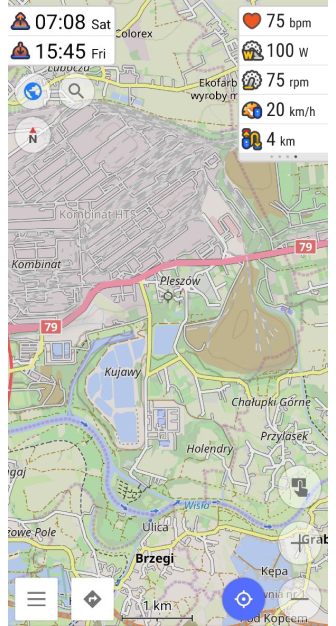

Widżet Czujniki zewnętrzne umożliwia wyświetlanie danych na żywo z podłączonych czujników bezpośrednio na ekranie mapy.

Przed rozpoczęciem podróży:

• Upewnij się, że wtyczka Czujniki zewnętrzne jest włączona.
• Otwórz Konfiguruj ekran i dodaj niezbędne widżety do odpowiedniego panelu.

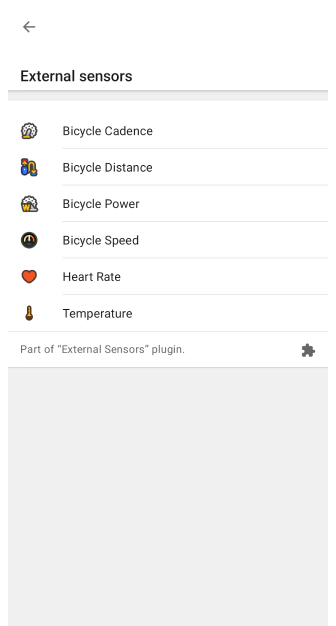

Obsługiwane typy widżetów:

1. Tętno – wyświetla tętno w czasie rzeczywistym z sparowanego monitora.
2. Moc roweru (tylko Android) – pokazuje aktualną moc pedałowania w watach.
3. Kadencja roweru – pokazuje liczbę obrotów pedałów na minutę.
4. Prędkość roweru – aktualna prędkość jazdy na rowerze.
5. Odległość rowerowa – całkowity dystans zmierzony przez czujnik.
6. Temperatura – aktualna temperatura otoczenia.
7. Poziom baterii – procent pozostałej baterii w podłączonym czujniku BLE, przełącz go w Ustawieniach czujnika.

Ustawienia widżetu

Android

Przejdź do: Menu → Skonfiguruj ekranu → Widżety → Wybierz panel → Dodaj widżet → Widżety ANT+ → Wybierz widżet → Ustawienia

iOS

Przejdź do: [object Object] → Skonfiguruj ekran → Widżety → Wybierz panel → Dodaj widżet → Czujnik zewnętrzny → Wybierz widżet → Ustawienia

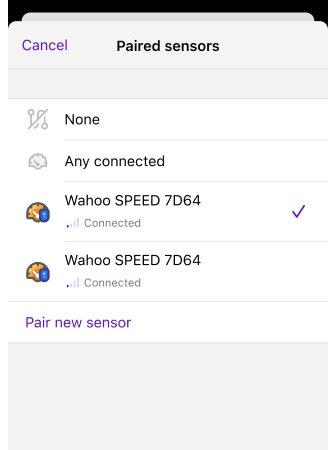

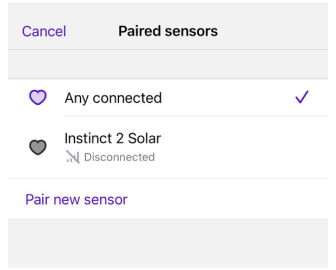

Domyślnie widżet pokazuje pierwszy aktualnie podłączony czujnik tego typu. Jeśli chcesz użyć określonego czujnika, stuknij Źródło danych i wybierz z listy podłączonych czujników.

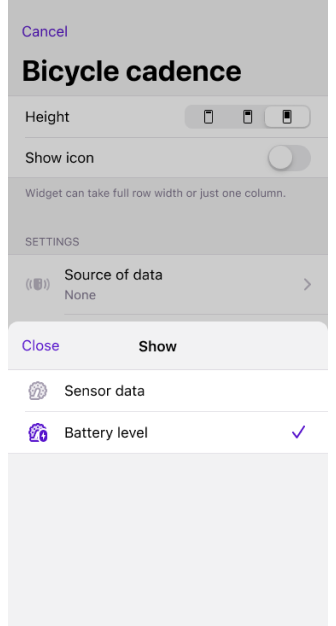

W systemie iOS możesz wybrać, jaka wartość ma być wyświetlana w widżecie:

• Dane czujnika (np. kadencja, prędkość).
• Poziom baterii – procent naładowania baterii wybranego czujnika w czasie rzeczywistym.

Jest to przydatne, gdy chcesz monitorować poziom naładowania baterii podczas długich podróży, aby uniknąć rozłączeń.
