Cartes raster (en ligne / hors ligne)
This article is incomplete & needs to be reviewed. You can help by creating a pull request.
Aperçu
Les cartes raster sont des ajouts significatifs et utiles aux cartes vectorielles d'OsmAnd. Elles vous permettent de combiner diverses sources de cartes avec des cartes vectorielles. Par exemple, les informations sur les collines et les pentes sont affichées sous forme de couche raster. Vous pouvez afficher une superposition de sentiers de randonnée, de cartes de pluie, de données de trafic en temps réel et une superposition d'images satellites sur une carte vectorielle de base translucide. Vous pouvez également basculer les cartes par défaut vers des tuiles raster sur le web.

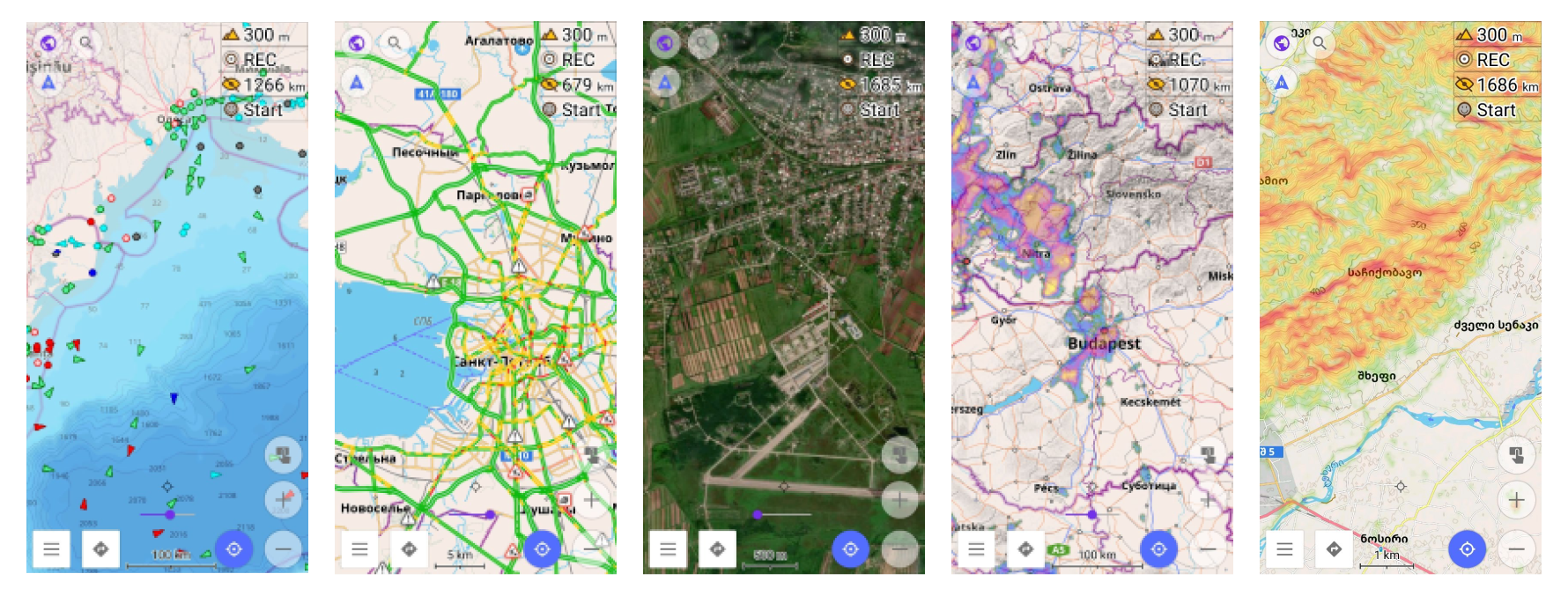

Cas d'utilisation
Les cartes raster ont un large éventail d'utilisations. Voici quelques-unes des plus populaires :
- Images satellites en sous-couche.
- Informations sur le trafic en temps réel.
- Prévisions de pluie en superposition.
- Cartes topographiques avec ombrage des collines et des pentes.
- Itinéraires de cyclisme et de course actifs en superposition.
- Informations sur les navires en temps réel.
- Tuiles OpenStreetMap en ligne pour l'édition OSM.
Vous pouvez également changer la source principale des cartes, passant des cartes vectorielles aux tuiles en ligne.
Cartes raster
Dans OsmAnd, les cartes en ligne sont composées de données raster, qui consistent en pixels (également appelés cellules de grille) - essentiellement un ensemble de petites images appelées tuiles. Contrairement aux cartes vectorielles, qui représentent des données comme des routes, des points et des polygones à l'aide d'informations binaires, les tuiles de carte raster sont disposées en grille et peuvent apparaître pixélisées à des niveaux de zoom élevés car chaque pixel a une valeur ou une classe fixe.
Comparaison avec les cartes vectorielles par défaut
Avantages :
- Comme les cartes raster sont pré-rendues, elles se chargent plus rapidement, éliminant le besoin pour l'appareil de traiter et de rendre les données en temps réel.
- Les cartes raster peuvent être chargées dynamiquement pendant la navigation.
- Vous pouvez créer un cache hors ligne et ne télécharger que les tuiles manquantes au besoin.
- Vous pouvez utiliser un nombre illimité de sources web externes pour les cartes raster, ce qui le rend flexible pour différents types de cartes, comme les vues satellites ou les cartes spécialisées.
- Les données raster, telles que les informations sur le trafic, peuvent être mises à jour régulièrement après expiration (par exemple, toutes les 20-30 minutes, selon la configuration).
Inconvénients :
- Les cartes raster occupent beaucoup plus d'espace que les cartes vectorielles. Par exemple, une carte de ville peut faire 15 Mo en tant que carte vectorielle, mais passer à 50 Mo au niveau de zoom 15, 200 Mo au niveau de zoom 16, et jusqu'à 800 Mo au niveau de zoom 17.
- Vous ne pouvez pas appuyer sur des lieux ou des objets spécifiques sur les cartes raster pour obtenir plus d'informations.
- Les cartes raster ne peuvent pas être stylisées ou modifiées pour exclure des objets spécifiques.
- Un zoom trop important peut rendre l'image pixélisée, surtout si des tuiles à haute résolution ne sont pas disponibles.
- Il n'est pas possible de faire pivoter la carte sans faire pivoter le texte, ce qui peut rendre la lecture des étiquettes difficile.
Comment utiliser les cartes raster
Activer le plugin.
- iOS. Pour iOS, cette fonctionnalité est activée par défaut.
- Android. Pour Android, pour utiliser les cartes raster dans OsmAnd, vous devez activer le plugin Cartes en ligne. Suivez ces étapes : Menu → Extensions → Cartes en ligne → ⋮ → Activer
Modifier les paramètres de la couche. Pour améliorer la visibilité et le mélange des couches de carte raster, vous pouvez ajuster la transparence de la couche à l'aide du curseur à l'écran. De plus, vous pouvez modifier le style de la carte vectorielle en masquant les polygones, rendant les couches de sous-couche plus visibles. Ceci est particulièrement utile lors de la visualisation d'images satellites.
Sélectionner des cartes raster
- Android
- iOS

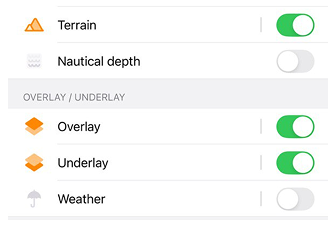

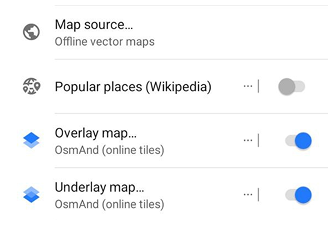

Dans OsmAnd, les cartes raster peuvent servir de source de carte supplémentaire aux côtés des cartes vectorielles par défaut, qui sont optimisées pour une utilisation hors ligne.
Vous avez la flexibilité d'ajouter une ou deux couches de tuiles en ligne pour compléter votre carte de base. Cela vous permet de visualiser jusqu'à trois couches de carte simultanément sur votre écran. Par exemple, vous pouvez avoir la carte vectorielle hors ligne d'OsmAnd comme base, la superposer avec une vue satellite, et placer une carte des pistes cyclables en sous-couche pour plus de détails.
Vous pouvez également ajuster la transparence de la carte de base pour la mélanger avec vos couches. Si nécessaire, vous pouvez activer un curseur de transparence sur l'écran principal pour des ajustements rapides.
Principale
- Android
- iOS

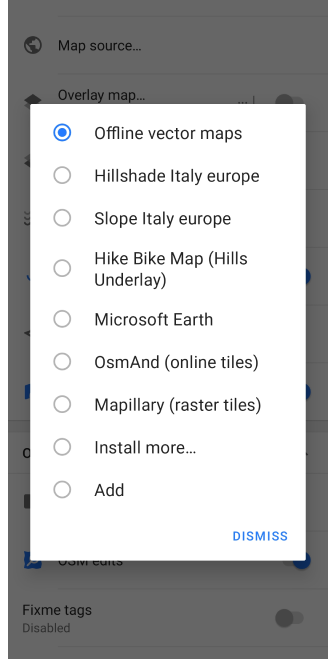

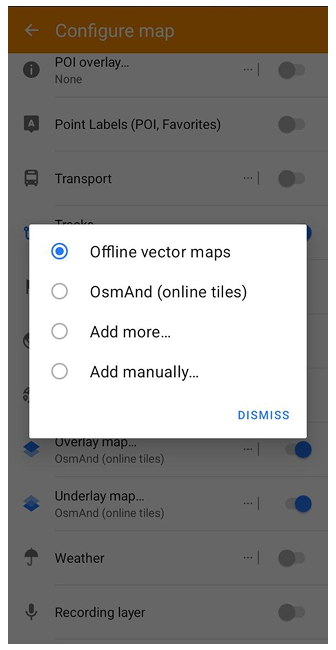

Allez à : Menu → Configurer la carte → Source de carte…

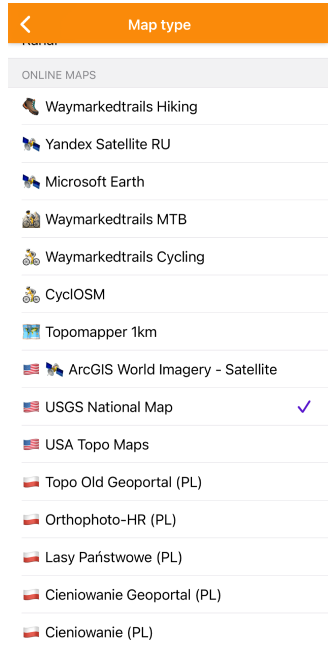

Allez à : Menu → Configurer la carte → Type de carte → Cartes en ligne
Vous pouvez choisir un style de carte dans la liste ou ajouter le vôtre.

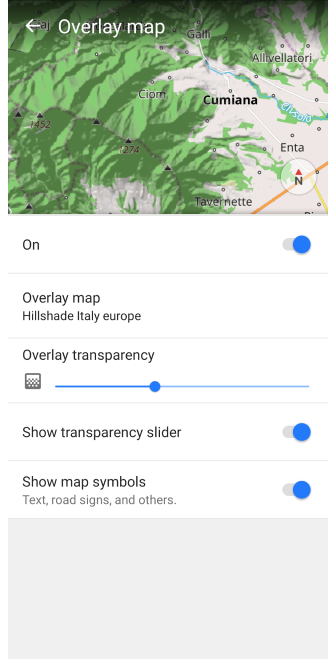

Couche de sur-couche
- Android
- iOS
Allez à : Menu → Configurer la carte → Surcouche de carte…

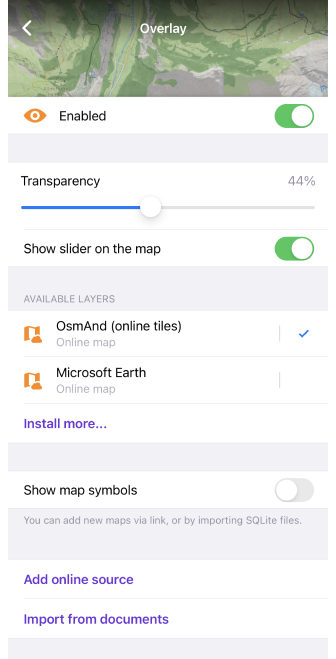

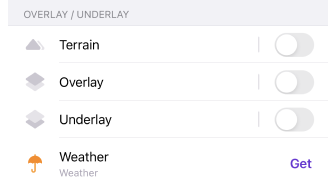

Allez à : Menu → Configurer la carte → Surcouche / Sous-couche → Surcouche
- Activer/désactiver la carte de sous-couche.
- Transparence de la sur-couche (Android) / Transparence de la carte de sur-couche (iOS).
- Afficher le curseur de transparence (Android) / Afficher le curseur sur la carte (iOS). Accès rapide au réglage de la transparence.
- Source de la carte de sur-couche (Android) / Couches disponibles (iOS). Vous pouvez choisir une carte de tuiles à installer ou à mettre à jour.
- Afficher les symboles de la carte - tels que le texte, les panneaux de signalisation, et autres.
- Ajouter une source en ligne (iOS).
- Importer depuis des documents (iOS).

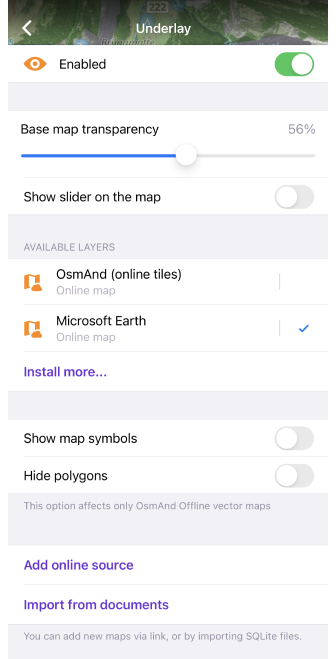

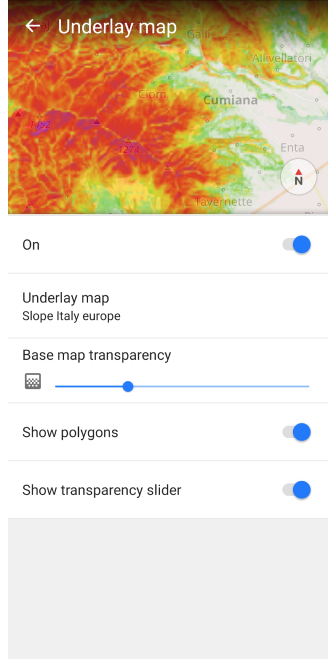

Couche de sous-couche
- Android
- iOS
Allez à : Menu → Configurer la carte → Sous-couche de carte…
Allez à : Menu → Configurer la carte → Surcouche / Sous-couche → Sous-couche
- Activer/désactiver la carte de sous-couche.
- Transparence de la carte de base.
- Afficher le curseur de transparence (Android) / Afficher le curseur sur la carte (iOS). Accès rapide au réglage de la transparence.
- Source de la carte de sous-couche (Android) / Couches disponibles (iOS). Vous pouvez choisir une carte de tuiles à installer ou à mettre à jour.
- Afficher/Masquer les polygones.
- Ajouter une source en ligne (iOS).
- Importer depuis des documents (iOS).
Ombrage du relief / Pente
L'ombrage du relief et la Pente sont des cartes raster hors ligne qui montrent le relief du terrain. Elles sont affichées comme une couche de carte spéciale, une deuxième superposition sur la carte de base. Les cartes contiennent des informations d'altitude supplémentaires pour vous aider à comprendre plus précisément la pente et les ombres du paysage. Les informations d' Ombrage du relief et de Pente sont basées sur les données d'une seule source, le Fichier global de la planète, et sont divisées en régions.
Vous n'avez pas besoin de basculer entre les couches Ombrage du relief et Pente, car elles sont fusionnées automatiquement. Vous pouvez sélectionner une seule de ces couches à afficher sur la carte, mais vous avez également la possibilité de les combiner toutes les deux en sous-couche ou en sur-couche sur d'autres couches pour une représentation plus visuelle du terrain.
Pour commencer à utiliser l'Ombrage du relief et la Pente, vous devez :
- Acheter le plugin Topographie :
- Activer le plugin Topographie :
Menu → Plugins → ︙ → Activer - Sélectionnez votre région requise, et téléchargez la Carte de terrain (3D).
- Le processus de téléchargement peut prendre un certain temps, en fonction de la taille de la région sélectionnée et de la vitesse de votre connexion Internet.

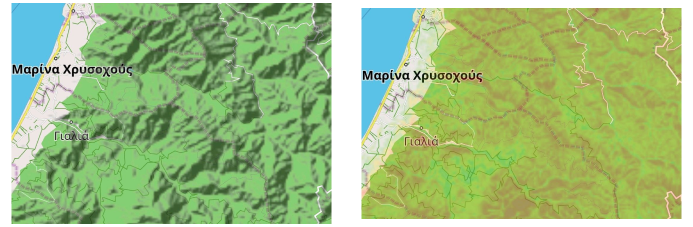

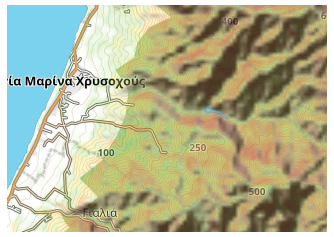

Ombrage du relief et Relief 3D
| Ombrage du relief | Relief 3D |
|---|---|
 |  |
La différence d'affichage du relief sur la carte lors de l'application de ces paramètres est décrite dans l'article Topographie dans la section correspondante Ombrage du relief et Relief 3D.
Configurer les options d'affichage
- Android
- iOS
Allez à : Android Menu → Configurer la carte → Relief
Allez à : iOS Menu → Configurer la carte → Relief
Vous pouvez personnaliser le niveau de zoom pour l'affichage et la transparence pour l'Ombrage du relief et la Pente. Vous pouvez en lire plus dans l'article Topographie.

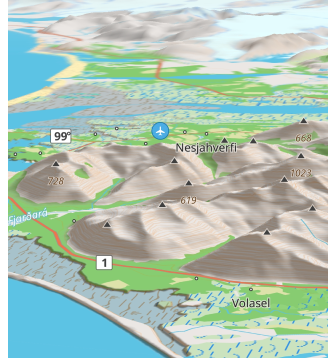

Relief 3D
Le Relief 3D est une fonctionnalité payante de OsmAnd Pro
.
La fonctionnalité Relief 3D est une technologie de cartographie qui permet la visualisation du terrain sur une carte à l'aide de modèles tridimensionnels. Cette fonctionnalité ajoute des informations d'altitude à une carte bidimensionnelle normale, ce qui crée un effet 3D et de profondeur et vous permet de mieux visualiser le terrain.
Pour commencer à utiliser le Relief 3D :
Vous devez acheter le plan d'achat OsmAnd Pro, activer le plugin Topographie, et activer l'élément Relief 3D dans Menu → Configurer la carte.
Comment fonctionne la fonctionnalité Relief 3D :
1. Pour créer un relief 3D, OsmAnd reçoit des informations sur l'altitude du terrain.
2. Sur la base des données d'altitude, un modèle 3D est créé pour afficher les montagnes, les collines, les vallées et autres éléments du terrain sur la carte.
3. OsmAnd affiche ensuite ces modèles tridimensionnels sur une carte plate. La carte peut être zoomée, dézoomée et pivotée pour voir le terrain sous différents angles et perspectives.
4. L'affichage des courbes de niveau sur la carte ne dépend pas du fait que la source de la carte soit en ligne ou hors ligne.
Préparer/Copier des cartes raster sur l'appareil
Il existe plusieurs façons d'ajouter une nouvelle carte raster, de la copier depuis un autre appareil, de la préparer sur un PC et de pré-télécharger des tuiles pour une utilisation hors ligne. Par exemple, vous pouvez créer votre propre paquet de cartes sur un PC en utilisant un logiciel spécial tel que MOBAC, OsmAndMapCreator, etc.. Typiquement, les cartes raster sont distribuées sous forme de fichiers avec l'extension .sqlitedb.
Voici les principales méthodes pour ajouter une nouvelle source de carte raster qui n'est pas encore définie dans OsmAnd :
- Ouvrir un fichier
.sqlitedbprêt à l'emploi avec OsmAnd. - Importer un paquet avec des cartes en ligne préparées depuis une autre application OsmAnd sous forme de paquet spécial
.osfvia la fonctionnalité d'Import / Export. - Créer une nouvelle source de carte en ligne sur l'appareil mobile lui-même.
- Préparer une URL magique avec les paramètres de la source de carte en ligne et l'ouvrir avec OsmAnd.

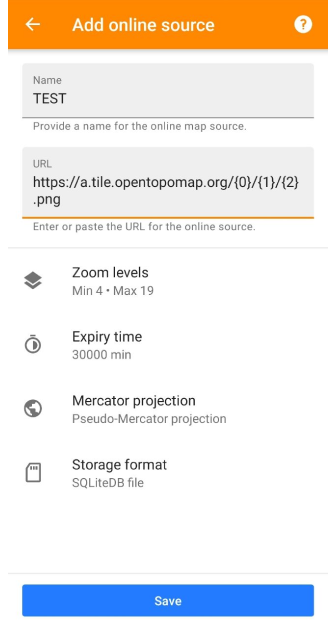

Ajouter une nouvelle source de carte raster en ligne
- Android
- iOS
Allez à : Menu → Configurer la carte → Source de carte… → Ajouter

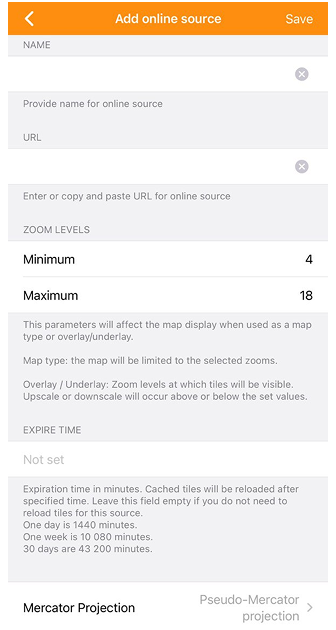

Allez à : Menu → Configurer la carte → Surcouche / Sous-couche → Ajouter une source en ligne
Pour créer une source de carte raster, vous devez connaître l'URL d'une tuile, qui est une URL spécifique qui distribue des tuiles de carte dans la projection Mercator. Par exemple, une URL de tuile pourrait ressembler à ceci : https://tile.osmand.net/hd/6/55/25.png, où tile.osmand.net/hd/ est l'URL de base.
Voici les paramètres clés à configurer lors de la mise en place d'une nouvelle source de carte en ligne :
| Paramètre | Description |
|---|---|
| Nom | Fournissez un nom pour la nouvelle source de carte en ligne. |
| Lien | Entrez ou collez l'URL de la source de tuiles en ligne. Assurez-vous qu'elle suit le format de l'URL de tuile. |
| Niveaux de zoom | Ce paramètre affecte l'affichage de la carte.
|
| Date d'expiration | Définissez la durée (en minutes) après laquelle les tuiles mises en cache seront rafraîchies. Vous pouvez laisser ce champ vide si vous ne voulez pas que les tuiles se rechargent automatiquement.
|
| Projection Mercator | Choisissez entre la projection Pseudo-Mercator et la projection Mercator elliptique, en fonction de la source. |
| Format de la source / Format de stockage | Sélectionnez comment les tuiles doivent être stockées : soit dans un fichier SQLiteDB, soit comme un fichier image par tuile. |
URL magique pour installer une source de carte
Les cartes en ligne peuvent être ajoutées avec un lien spécial vers la liste des cartes raster d'OsmAnd. Cliquez sur ce lien et choisissez OsmAnd pour l'ouvrir :
http://osmand.net/add-tile-source?name=TEST&min_zoom=9&max_zoom=15&url_template=https://a.tile.opentopomap.org/{0}/{1}/{2}.png
| Paramètre du lien | Exemple |
|---|---|
| [Partie constante] | http://osmand.net/add-tile-source |
| [Séparateurs] | ? & |
| [Nom] | name=TEST |
| [URL] | url_template=https://a.tile.opentopomap.org/{0}/{1}/{2}.png |
| [Niveaux de zoom] | min_zoom=9 / max_zoom=15 |

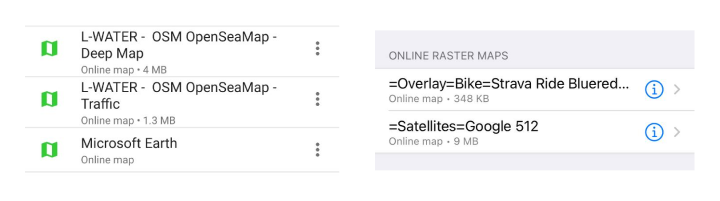

Vous trouverez une carte en ligne ajoutée dans la liste du menu Principale / Sous-couche / Sur-couche.
Gérer les cartes raster
Les cartes raster peuvent occuper une quantité importante d'espace disque, vous pourriez donc avoir besoin de le vérifier régulièrement. Pour les grands ensembles de données, il est recommandé d'utiliser une source raster SQLite car elle stockera toutes les tuiles dans un seul grand fichier (base de données SQLite).
Pour changer le format des tuiles, vous pouvez choisir Format de stockage dans le menu d'édition des cartes en ligne :
- Android : Menu → Cartes et Ressources → Gérer → Cartes tuilées en ligne ou en cache → choisir les cartes en ligne →
⋮ → Modifier → Format de stockage → Fichier SQLiteDB / Un fichier image par tuile - iOS : Menu → Cartes et Ressources → Gérer → Cartes raster en ligne → i → Modifier → Format de la source → Fichier SQLiteDB / Un fichier image par tuile
Vider le cache des cartes raster
Les tuiles sont stockées dans le cache lors de l'utilisation de cartes raster en ligne comme couche Principale / Sur-couche / Sous-couche. Vous pouvez voir la taille de votre fichier SQ Lite sous le nom de votre carte en ligne dans la liste. Un nettoyage régulier est parfois nécessaire pour accélérer l'affichage des tuiles ou pour mettre à jour les données.
Pour vider le cache des tuiles de la carte, vous devez faire ce qui suit :

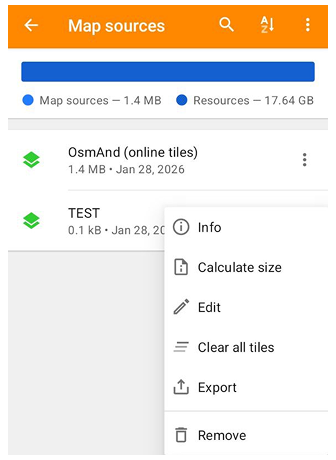

- Android : Menu → Cartes et Ressources → Gérer → Cartes tuilées en ligne ou en cache → choisir les cartes en ligne →

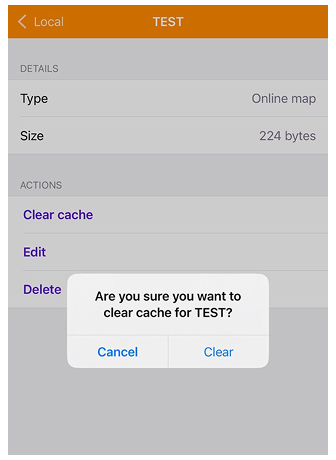

⋮ → Supprimer toutes les tuiles - iOS : Menu → Cartes et Ressources → Gérer → Cartes raster en ligne → i → Effacer le cache
Télécharger / Mettre à jour les tuiles
Si vous souhaitez accéder aux cartes raster hors ligne, vous devrez peut-être précharger les tuiles. Cela peut être fait sur votre appareil mobile, mais sachez que certains services peuvent bloquer les téléchargements de gros paquets. Vous pouvez également utiliser la même fonctionnalité pour mettre à jour les tuiles déjà téléchargées pour des zones sélectionnées, sinon OsmAnd continuera d'afficher les tuiles qui sont déjà stockées dans le cache.
Pour que les cartes mettent automatiquement à jour les tuiles après un certain temps, vous pouvez définir un Temps d'expiration, puis OsmAnd rechargera les tuiles dès qu'elles seront affichées.
- Android
- iOS
 |  |  |  |
-
Pour télécharger ou mettre à jour les tuiles raster, vous devez sélectionner la source de la carte en ligne comme Source de carte principale (Android / iOS). Vous pouvez également sélectionner des tuiles en ligne séparément pour la carte de Sur-couche ou pour la Sous-couche (Uniquement pour Android).
-

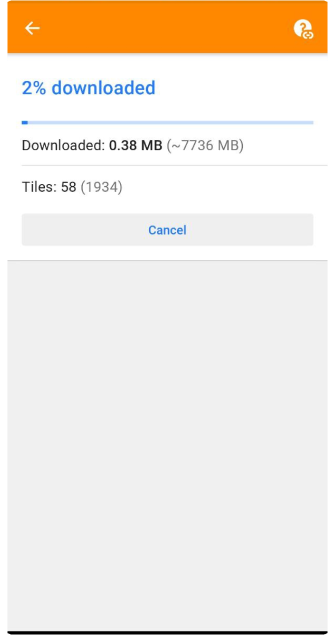

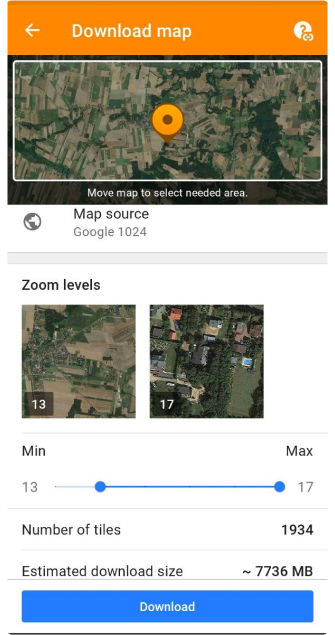

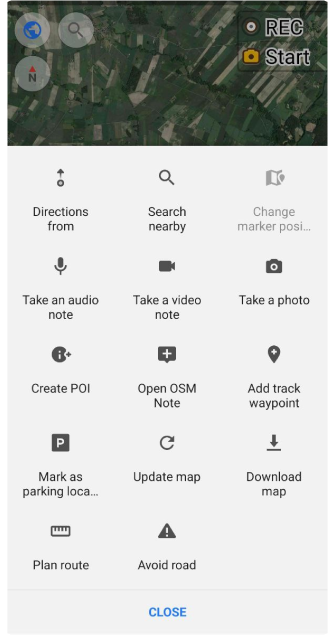

Pour la version Android de l'application OsmAnd, vous devez sélectionner une zone en fonction de la taille de l'écran de votre appareil et faire un appui long sur la carte. Sélectionnez ensuite Actions dans le menu contextuel de la carte et l'option Télécharger la carte ou Mettre à jour la carte. Sur l'écran de téléchargement de la carte, apportez les modifications nécessaires aux paramètres et appuyez sur Télécharger.
-

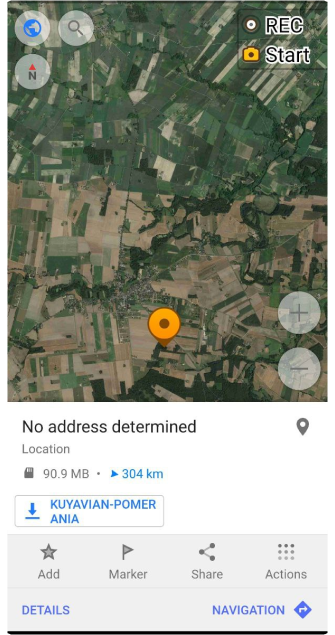

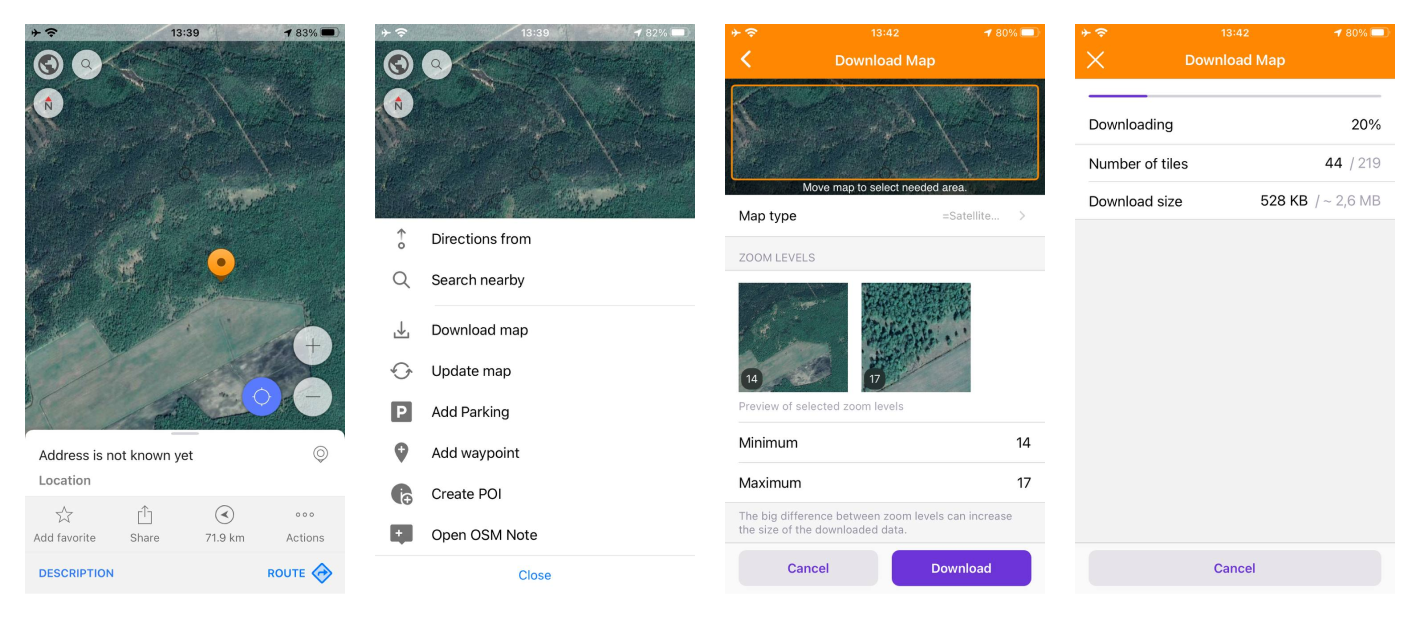

Dans la version iOS de l'application OsmAnd, vous devez faire un appui long sur la carte, puis sélectionner Actions et l'option Télécharger la carte ou Mettre à jour la carte dans le menu contextuel de la carte. Sur l'écran de téléchargement de la carte, vous pouvez sélectionner la zone requise et modifier les paramètres nécessaires. Après avoir défini tous les paramètres, vous pouvez voir le nombre de tuiles et la taille du téléchargement.
Modifier les paramètres de la carte raster
- Android
- iOS
Allez à : Menu → Cartes et Ressources → Gérer → Cartes tuilées en ligne ou en cache → choisir les cartes en ligne → ⋮ → Modifier
Allez à : Menu → Cartes et Ressources → Gérer → Cartes raster en ligne → i → Modifier
Les cartes raster peuvent être utilisées telles quelles si les tuiles sont déjà cartographiées. Si les cartes raster sont fournies en ligne, il y a toujours une URL de base qui doit être configurée. Il y a quelques autres paramètres de base qui peuvent être modifiés pour les cartes raster, vous pouvez en lire plus à ce sujet dans cette section de l'article. Des paramètres plus complexes sont encodés dans les composants internes du format SQ Lite.
