Wygląd śladu

Przegląd​

Funkcja Wygląd śladu umożliwia użytkownikom dostosowanie sposobu wyświetlania śladów na mapie. Obejmuje to dostosowanie koloru, szerokości, wskaźników kierunku i innych elementów wizualnych. Dostosowanie wyglądu śladu pomaga odróżnić wiele śladów, wyróżnić konkretne trasy i poprawić czytelność mapy.

Przegląd wyglądu śladu Android Menu śladu Wygląd Android

Dostęp do menu​

Wygląd śladu można modyfikować za pomocą jednej z następujących metod:

  • Z Moich Miejsc. Otwórz Menu → Moje Miejsca → Ślady, wybierz ślad, dotknij ikony Wyglądu w menu kontekstowym śladu.

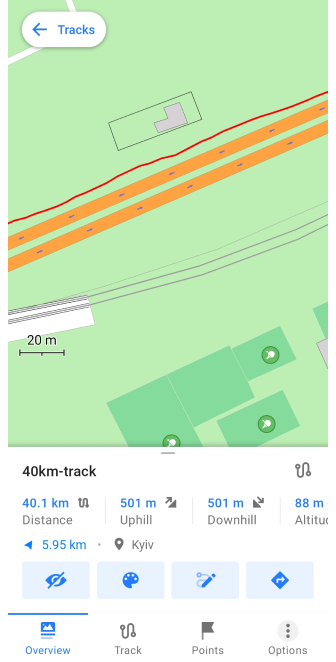

  • Z mapy. Dotknij śladu bezpośrednio na mapie, a następnie dotknij ikony Wyglądu w sekcji Przegląd.
  • Z nagrywania śladu. Zmodyfikuj wygląd aktualnie nagrywanego śladu za pomocą menu kontekstowego nagrywania śladu.
  • Z menu Konfiguruj mapę. Przejdź do Menu → Skonfiguruj mapę → Trasy → ⋮ → Zmiana wyglądu dla wyświetlanych śladów.

Ustawienia wyglądu śladu​

Kolor​

zakupy

Niektóre ustawienia są dostępne tylko z OsmAnd Pro. Android i iOS Funkcje darmowe i płatne.

Wygląd

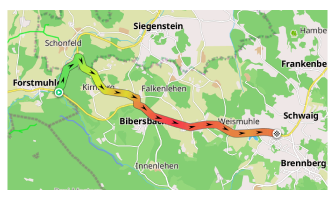

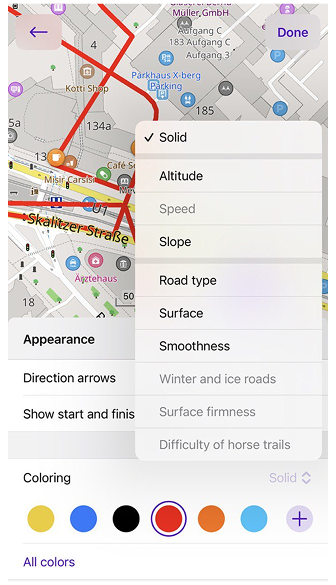

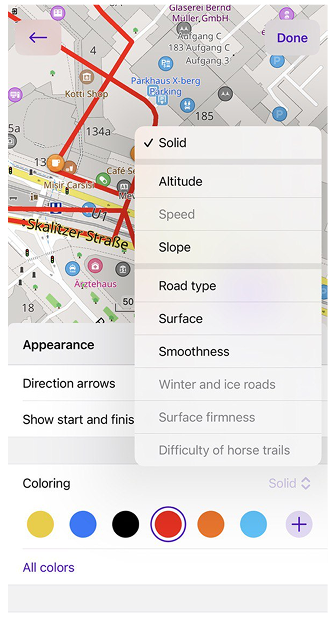

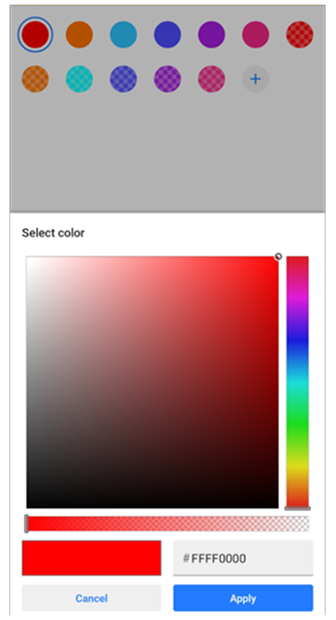

Możesz ustawić kolor śladu ręcznie lub użyć wizualizacji danych opartej na kolorze (np. prędkość, wysokość, nachylenie). Jeśli ślad nie zawiera pewnych danych, OsmAnd wyświetla brakujące sekcje na szaro.

Dostępne opcje kolorów:

  • Ustawienia darmowe: Stałe kolor, Prędkość (jeśli nagrano) i Wysokość (jeśli nagrano).

    Menu śladu Wygląd Kolor śladu Android Wygląd Kolor śladu Android

  • Funkcja Pro): Nachylenie, Rodzaj drogi, Nawierzchnia, Gładkość, Drogi zimowe i lodowe, Nawierzchnia, Poziom trudności szlaków konnych.

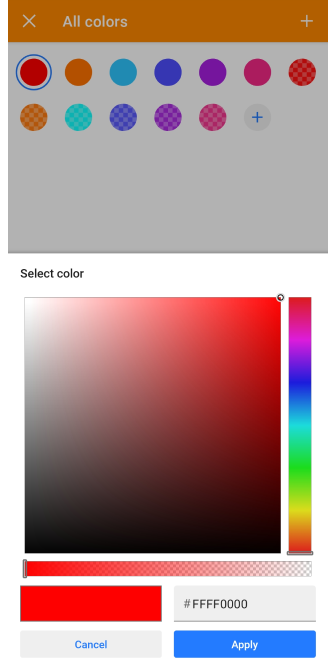

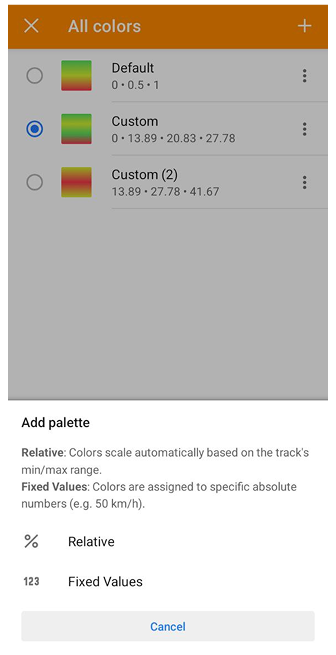

Więcej szczegółów na temat dostosowywania wyglądu linii trasy można znaleźć w sekcji Ekran mapy podczas nawigacji oraz na temat wyboru i tworzenia niestandardowego koloru w sekcji Schematy kolorów.

Szerokość​

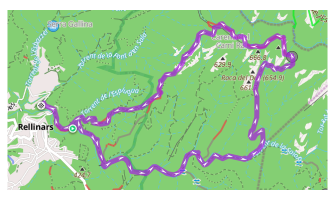

Menu śladu Wygląd Grubość śladu Android Wygląd śladu

Możesz dostosować wygląd śladu w kilku menu aplikacji:

Dostosuj szerokość śladu, aby poprawić widoczność na mapie.

  • Opcje predefiniowane: Cienki, Średni i Gruby.

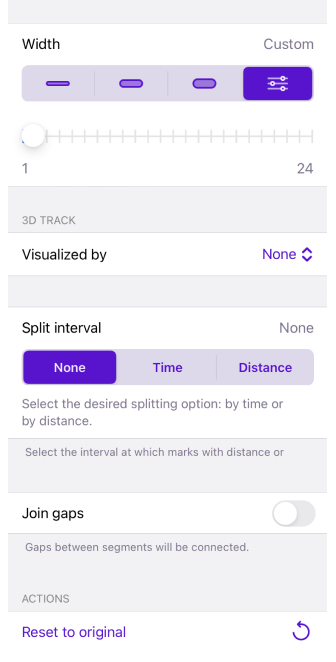

  • Szerokość niestandardowa: Regulowana od 1 do 24 px za pomocą suwaka.

  • Szerokość oparta na profilu: Można ją ustawić za pomocą Ustawienia nawigacji → Dostosuj linię trasy.

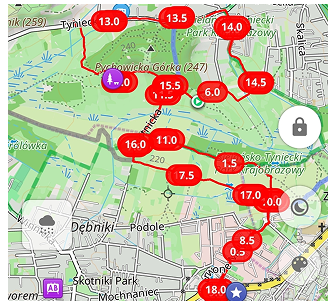

Interwał podziału​

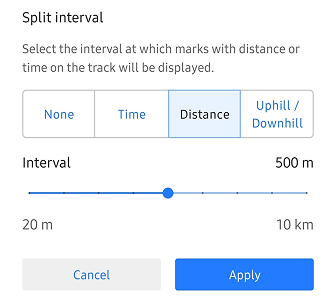

Menu śladu Wygląd Interwał podziału Interwał podziału

Wybierz, czy interwał na śladzie ma być dzielony według odległości czy według czasu.

Strzałki kierunku​

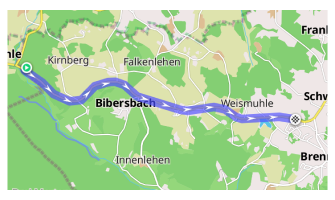

Menu śladu Wygląd strzałki kierunku Android

Dodaje znaczniki strzałek wzdłuż śladu, aby wskazać kierunek ruchu.

Ikony początku i końca​

Menu śladu Wygląd ikony początku i końca Android

Umożliwia wybranie, czy mają być wyświetlane ikony początku i końca dla segmentów śladu.

Połącz luki​

Łączy segmenty śladu, które zostały przerwane z powodu utraty sygnału GPS lub pauzy w nagrywaniu. Funkcja Połącz segmenty (Android) lub Połącz luki (iOS) umożliwia połączenie tych luk w wybranym śladzie GPX za pomocą prostych linii.

Przywróć do oryginału​

Przywraca wszystkie ustawienia wyglądu śladu do ich wartości domyślnych.

Ślad 3D​

Funkcja płatna

Ślad 3D to płatna funkcja OsmAnd Pro dla iOS i Android .

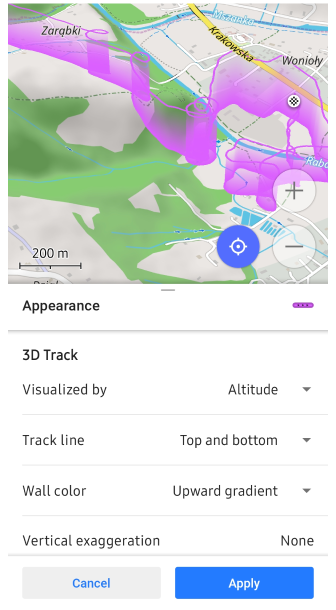

Menu śladu Wygląd wizualizacja 3D

Funkcja Ślad 3D generuje trójwymiarową wizualizację poprzez integrację danych wysokościowych ze standardowymi śladami 2D. Ta funkcjonalność tworzy reprezentację wzbogaconą o głębię, umożliwiając precyzyjną analizę śladu w odniesieniu do terenu. Poprzez włączenie szczegółów wysokości, ślad 3D oferuje bardziej kompleksowy widok topografii trasy i kontekstu geograficznego.

Ustawienia śladu 3D​

Wysokość ściany Możesz wizualizować ślad 3D według wysokości i innych dostępnych danych w śladzie lub według stałej wysokości.

  • Wizualizowane przez:  Wysokość,  Prędkość,  Stała wysokość. Dane z czujnika 3D:  Tętno,  Kadencja rowerowa,  Moc rowerowa,  Temperatura,  Prędkość rowerowa.

  • Pionowe wybrzuszenie. Jeśli wizualizujesz według Wysokości lub Prędkości, możesz skalować dane 3D, aby uzyskać bardziej wyraźną wizualizację śladu 3D w zakresie od Brak do x3.0.

  • Wysokość ściany. Jeśli wizualizujesz według Stała wysokość, ustaw stałą wysokość dla śladu 3D, definiując jego wysokość na mapie w zakresie od Brak do 2000 m.

  • Możesz połączyć to z Reliefem 3D. Jeśli źródłem danych 3D nie jest wysokość, reprezentacja 3D będzie połączeniem wysokości reliefu i wybranych danych, takich jak prędkość lub tętno.

Kolor ściany Dostosowuje kolor śladu 3D za pomocą gradientów lub wizualizacji opartej na danych. Opcje obejmują: Brak,  Jednolity,  Gradient w dół,  Gradient w górę,  Wysokość,  Nachylenie,  Prędkość.

Linia trasy Dodaje podświetloną linię na górze lub na dole śladu 3D. Opcje obejmują: Góra,  Dół,  Góra i dół.

UWAGA: Wersja aplikacji na Androida wymaga włączenia silnika renderowania mapy Wersja 2 (OpenGL), aby korzystać z wizualizacji śladu 3D.

Przypadki użycia​

Funkcja śladu 3D jest bardzo korzystna dla aktywności takich jak paralotniarstwo, gdzie wizualizacja ścieżki lotu może dostarczyć głębszych spostrzeżeń. Renderując ślad w 3D, możesz wykorzystać funkcje takie jak Wysokość ściany i Kolor ściany, aby uzyskać cenne informacje wizualne do analizy.

  1. Wizualizuj według prędkości w 3D. Jednym z typowych zastosowań jest wykorzystanie śladów 3D do wizualizacji zmian prędkości. Pozwala to na precyzyjne określenie konkretnych odcinków śladu, na których zwolniłeś lub przyspieszyłeś.

    Dzięki kolorowi ściany opartemu na nachyleniu możesz obserwować, jak teren, zwłaszcza wzgórza i wzniesienia, wpływał na Twoją prędkość. Ta kombinacja wizualizacji prędkości i nachylenia zapewnia szczegółowe zrozumienie wydajności podczas całej aktywności.

  2. Wizualizuj według czujnika tętna z reliefem 3D. Innym wnikliwym zastosowaniem jest połączenie danych z czujnika tętna z mapami reliefowymi 3D. Pozwala to na mapowanie wahań tętna bezpośrednio na teren, dając kompleksowy widok na to, jak zmiany wysokości mogły wpłynąć na Twój wysiłek fizyczny.

    Funkcja reliefu 3D, która wyolbrzymia wysokość, działa niezależnie od widoku śladu 3D. Dwa parametry wyolbrzymienia pionowego można dostosować, aby lepiej zrozumieć korelację między tętnem a wysokością terenu.

  3. Wizualizuj wysokość śladu i kolor linii nachylenia na płaskim widoku ziemi. Podczas wizualizacji danych wysokościowych zaleca się użycie płaskiego widoku ziemi, aby uniknąć problemów, takich jak błędy GPS, które mogą spowodować, że fragmenty śladu pojawią się pod ziemią.

    W tym scenariuszu zmiany nachylenia można wizualizować oddzielnie wzdłuż linii śladu, podczas gdy kolor ściany jest używany do reprezentowania wysokości. Ta metoda zapewnia, że nawet przy potencjalnych niedokładnościach danych, nadal otrzymujesz wyraźną i dokładną wizualizację nachylenia i wysokości.

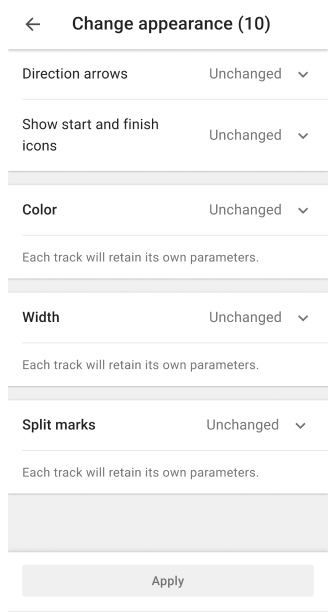

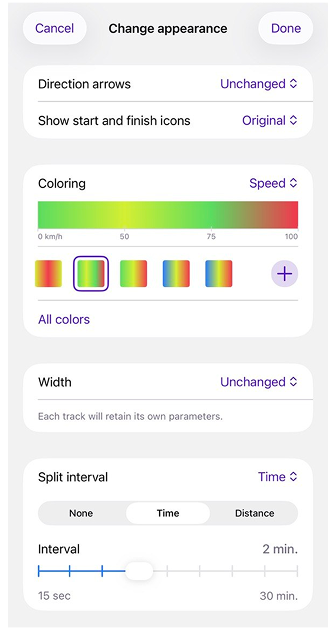

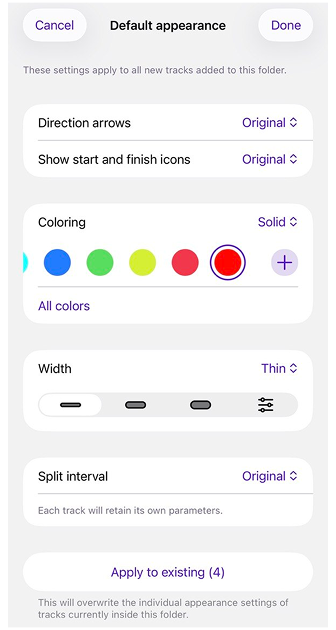

Zmień wygląd wielu śladów​

Wygląd Android Wygląd Android

Zakładka Ślady automatycznie wyświetla wszystkie kiedykolwiek nagrane, utworzone lub zaimportowane ślady. Są one uporządkowane według folderów lub wyświetlane jako lista poniżej nich.

Zmodyfikuj wygląd wielu śladów w Moje miejsca → Ślady:

  • Zmień domyślny wygląd - Stosuje ustawienia do wszystkich śladów w folderze.

  • Przywróć do oryginału - Przywraca indywidualne ustawienia śladu.

  • Tryb wyboru - Zmienia wygląd konkretnych śladów w wybranym folderze lub całej listy w zakładce Ślady.

    • Wybierz menu z trzema kropkami w prawym górnym rogu zakładki Ślady i dotknij Wybierz.
    • Następnie dotknij menu z trzema kropkami u góry ekranu i wybierz Zmień wygląd.

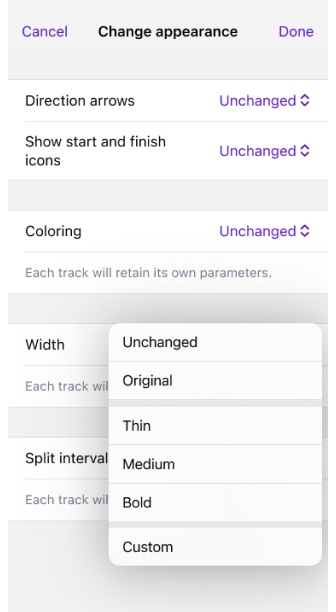

Opcje dostosowywania wyglądu zbiorczego:

  • Strzałki kierunku - Dodaje wskaźniki ruchu. Stany: Bez zmian,  Oryginalny,  Włączony,  Wyłączony.

  • Pokaż ikony początku i końca - Wyświetla znaczniki dla punktów początkowych i końcowych śladu. Stany: Bez zmian,  Oryginalny,  Włączony,  Wyłączony.

  • Kolor – Zastosuj ręczne lub oparte na danych kolorowanie.

  • Szerokość – Dostosuj szerokość linii śladu za pomocą predefiniowanych ustawień lub ręcznie.

  • Interwał podziału – Ustaw interwał dla znaczników odległości / czasu. Stany: Bez zmian,  Oryginalny,  Wybierz: Czas lub Odległość.

Oryginalny i bez zmian:

  • Oryginalny - Przywraca oryginalne parametry z pliku śladu.

  • Bez zmian - Zachowuje bieżące ustawienia podczas sesji edycji.

Kolory śladów w plikach GPX​

OsmAnd obsługuje niestandardowe kolory śladów w plikach GPX za pomocą znacznika <osmand:color> w sekcji <extensions> elementu <trk>. Pozwala to użytkownikom definiować kolory dla poszczególnych śladów, poprawiając wizualne rozróżnienie, gdy wiele śladów jest wyświetlanych na mapie.

Aby określić kolor dla śladu, użyj następującego formatu:

<trk>
  <name>Example Track</name>
  <extensions>
    <osmand:color>#FF0000</osmand:color>
  </extensions>
</trk>
  • Tag <osmand:color> akceptuje szesnastkowe kody kolorów (np. #FF0000 dla czerwonego).
  • Jeśli w pliku GPX istnieje wiele śladów, każdy ślad może mieć własny tag <osmand:color>.

Zachowanie w OsmAnd:

  1. Domyślne przypisywanie kolorów:

    • Gdy ślad GPX jest importowany jako pojedynczy ślad (opcja Importuj jako jeden ślad), cały ślad otrzymuje domyślny kolor GPX (czerwony).
    • W OsmAnd 4.9.10 i nowszych ten problem został rozwiązany — indywidualne kolory śladów są teraz zachowywane po imporcie.

  2. Wyświetlanie jednego koloru dla połączonych śladów:

    • Jeśli ślady są łączone za pomocą Połącz segmenty, wynikowy ślad jest traktowany jako jeden ciągły ślad z jednym segmentem.
    • Reprezentacja wielokolorowa nie jest obsługiwana dla połączonych śladów.
    • Połączony ślad będzie wyświetlany przy użyciu głównego koloru GPX (domyślnie: czerwony), nawet jeśli poszczególne segmenty śladu pierwotnie miały różne kolory.

  3. Priorytet ustawień wyglądu:

    • OsmAnd obecnie obsługuje ustawienia koloru i szerokości tylko dla całego śladu.
    • Te ustawienia wyglądu są przechowywane w rozszerzeniach GPX najwyższego poziomu.
    • Jeśli kolor lub szerokość jest ustawiona na najwyższym poziomie (albo w pliku GPX, albo ręcznie w OsmAnd), to ustawienie będzie miało pierwszeństwo przed kolorami przypisanymi do poszczególnych segmentów śladu.

Obejście problemu dla śladów wielokolorowych:

  • Aby zachować indywidualne kolory dla wielu śladów, importuj ślady oddzielnie zamiast je łączyć.

  • Dostosuj kolory śladów ręcznie w Ustawieniach wyglądu śladu:

    • Otwórz ślad w OsmAnd.
    • Dotknij śladu, aby otworzyć Menu kontekstowe.
    • Wybierz Wygląd.
    • Wybierz preferowany kolor.

  • Zapewnia to, że każdy ślad zachowuje swoją zamierzoną reprezentację kolorystyczną, nawet jeśli plik GPX pierwotnie zawierał wiele segmentów o różnych kolorach.

Ostatnia aktualizacja: luty 2025
