Aspetto della traccia

Panoramica

La funzione Aspetto della traccia consente agli utenti di personalizzare la visualizzazione delle tracce sulla mappa. Ciò include la regolazione di colore, larghezza, indicatori di direzione e altri elementi visivi. La personalizzazione dell'aspetto della traccia aiuta a differenziare più tracce, evidenziare percorsi specifici e migliorare la leggibilità della mappa.

Panoramica dell'aspetto della traccia Android Menu Aspetto della traccia Android

Accesso al menu

È possibile modificare l'aspetto della traccia utilizzando uno dei seguenti metodi:

  • Da I miei luoghi. Apri Menu → I miei luoghi → Tracce, seleziona una traccia, tocca l'icona Aspetto nel menu contestuale della traccia.

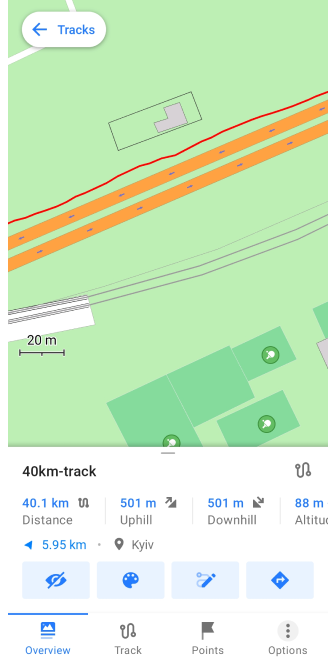

  • Dalla mappa. Tocca una traccia direttamente sulla mappa, quindi tocca l'icona Aspetto nella sezione Panoramica.
  • Dalla registrazione della traccia. Modifica l'aspetto della traccia attualmente registrata tramite il menu contestuale di registrazione della traccia.
  • Dal menu Configura mappa. Vai a Menù → Configura la mappa → Tracce Cambia aspetto per le tracce visualizzate.

Impostazioni aspetto traccia

Colore

acquisti

Alcune impostazioni possono essere utilizzate solo con OsmAnd Pro. Android e iOS Funzioni gratuite e a pagamento.

Aspetto

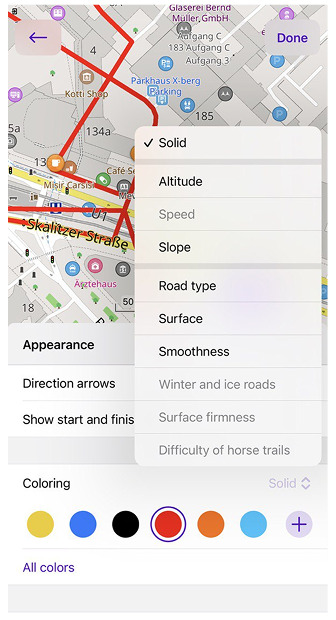

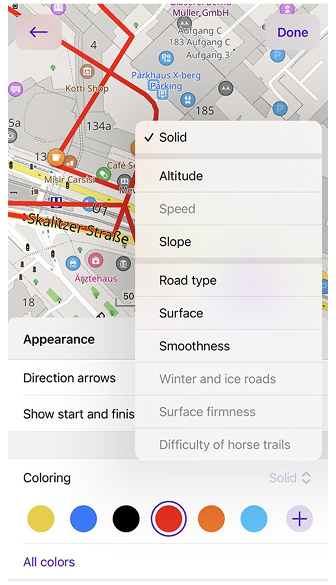

È possibile impostare il colore della traccia manualmente o utilizzare la visualizzazione dei dati basata sul colore (ad esempio, velocità, altitudine, pendenza). Se una traccia non dispone di determinati dati, OsmAnd visualizza le sezioni mancanti in grigio.

Opzioni di colore disponibili:

  • Impostazioni gratuite: Solido colore, Velocità (se registrato) e Altitudine (se registrato).

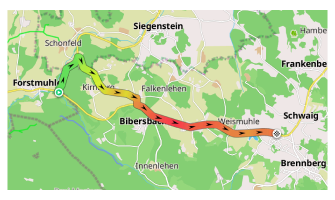

    Menu Aspetto della traccia Colore della traccia Android Aspetto Colore della traccia Android

  • Funzione Pro): Pendenza, Tipo strada, Superficie, Levigatezza, Strade invernali e strade di ghiaccio, Superficie, Difficoltà percorsi a cavallo.

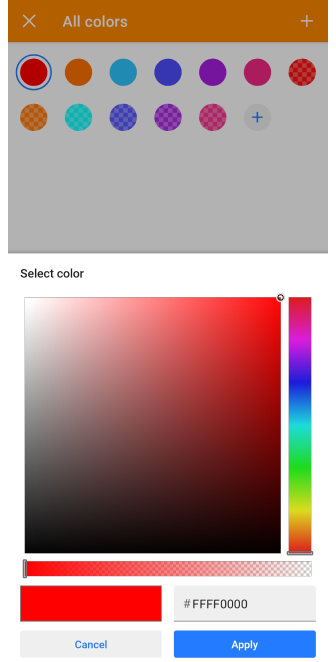

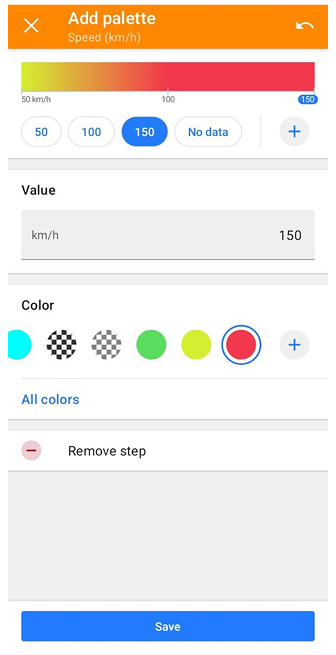

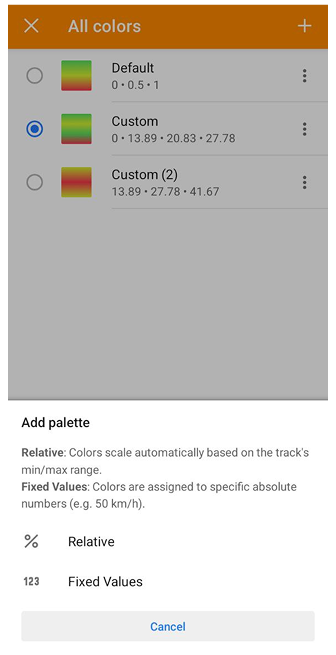

Per maggiori dettagli sulla personalizzazione dell'aspetto della linea del percorso, vedere Schermata mappa durante la navigazione e sulla selezione e creazione di un colore personalizzato, vedere Schemi di colore.

Larghezza

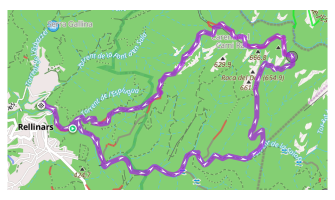

Menu Aspetto della traccia Spessore della traccia Android Aspetto della traccia

È possibile personalizzare l'aspetto della traccia in diversi menu dell'applicazione:

Regola la larghezza della traccia per migliorare la visibilità sulla mappa.

  • Opzioni predefinite: Sottile, Media e Grassetto.

  • Larghezza personalizzata: Regolabile da 1 a 24 px utilizzando un cursore.

  • Larghezza basata sul profilo: Può essere impostata tramite Impostazioni di navigazione → Personalizza linea del percorso.

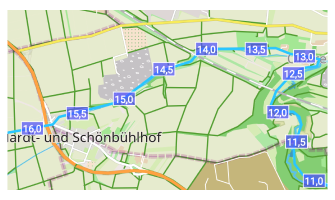

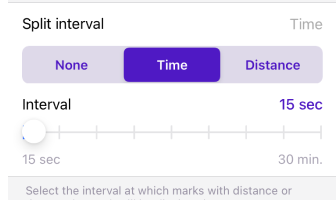

Intervallo di divisione

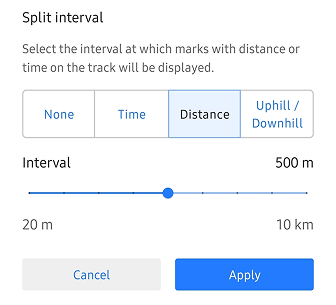

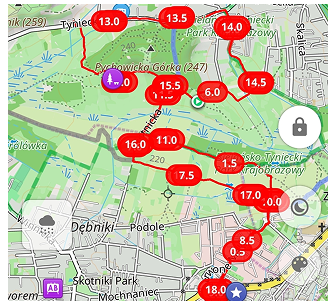

Menu Aspetto della traccia Intervallo di divisione Intervallo di divisione

Seleziona se dividere l'intervallo sulla traccia per distanza o per tempo.

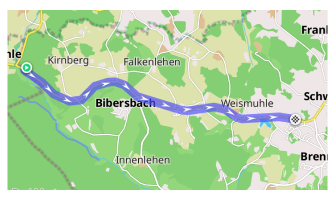

Frecce di direzione

Menu Aspetto della traccia Frecce di direzione Android

Aggiunge indicatori a freccia lungo la traccia per indicare la direzione del movimento.

Icone di inizio e fine

Menu Aspetto della traccia Icone di inizio e fine Android

Consente di selezionare se mostrare le icone di inizio e fine per i segmenti di traccia.

Unisci interruzioni

Collega segmenti di traccia che sono stati interrotti a causa della perdita di GPS o di una pausa nella registrazione. La funzione Unisci segmenti (Android) o Unisci le lacune (iOS) consente di collegare queste interruzioni nella traccia GPX selezionata utilizzando linee rette.

Ripristina originale

Ripristina tutte le impostazioni dell'aspetto della traccia ai loro valori predefiniti.

Traccia 3D

Funzione a pagamento

La Traccia 3D è una funzione a pagamento di OsmAnd Pro per iOS e Android .

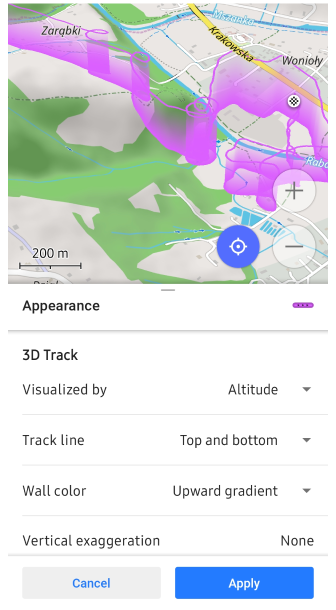

Menu Aspetto della traccia Visualizzazione 3D

La funzione Traccia 3D genera una visualizzazione tridimensionale integrando i dati di elevazione nelle tracce 2D standard. Questa funzionalità crea una rappresentazione con profondità migliorata, consentendo un'analisi precisa della traccia rispetto al terreno. Incorporando i dettagli di elevazione, la traccia 3D offre una visione più completa della topografia e del contesto geografico del percorso.

Impostazioni traccia 3D

Altezza del muro
È possibile visualizzare una traccia 3D per altitudine e altri dati disponibili all'interno della traccia, o per altitudine fissa.

  • Visualizzato da:  Altitudine,  Velocità,  Altezza fissa. Dati del sensore 3D:  Frequenza cardiaca,  Cadenza bici,  Potenza bici,  Temperatura,  Velocità bici.

  • Esagerazione verticale. Se visualizzato per Altitudine o Velocità, è possibile scalare i dati 3D per ottenere una visualizzazione più prominente per la traccia 3D nell'intervallo da Nessuno a x3.0.

  • Altezza della parete. Se visualizzato per Altezza fissa, imposta l'altezza fissa per la traccia 3D definendo la sua elevazione sulla mappa nell'intervallo da Nessuno a 2000 m.

  • È possibile combinarlo con Rilievo 3D. Se la sorgente dei dati 3D non è l'altitudine, la rappresentazione 3D sarà una combinazione dell'altitudine del rilievo e dei dati selezionati, come la velocità o la frequenza cardiaca.

Colore della parete
Personalizza il colore della traccia 3D utilizzando gradienti o visualizzazione basata sui dati.
Le opzioni includono: Nessuno,  Solido,  Gradiente verso il basso,  Gradiente verso l'alto,  Altitudine,  Pendenza,  Velocità.

Linea della traccia
Aggiunge una linea evidenziata alla parte superiore o inferiore della traccia 3D.
Le opzioni includono: Superiore,  Inferiore,  Superiore e inferiore.

NOTA: La versione Android dell'app richiede che il motore di rendering della mappa Versione 2 (OpenGL) sia abilitato per utilizzare la visualizzazione della traccia 3D.

Casi d'uso

La funzione traccia 3D è molto utile per attività come il parapendio, dove la visualizzazione del percorso di volo può offrire approfondimenti più profondi. Rendendo la traccia in 3D, è possibile sfruttare funzionalità come Altezza del muro e Colore del muro per estrarre preziose informazioni visive per l'analisi.

  1. Visualizza per velocità con 3D.
    Un caso d'uso comune è l'utilizzo di tracce 3D per visualizzare le variazioni di velocità. Ciò consente di individuare sezioni specifiche della traccia in cui si è rallentato o accelerato.

    Con il colore del muro basato sulla pendenza, è possibile osservare come il terreno, in particolare colline e pendenze, abbia influenzato la velocità. Questa combinazione di visualizzazione di velocità e pendenza fornisce una comprensione dettagliata delle prestazioni durante l'attività.

  2. Visualizza per sensore cardiaco con rilievo 3D.
    Un'altra applicazione interessante è la combinazione dei dati del sensore di frequenza cardiaca con le mappe di rilievo 3D. Ciò consente di mappare le fluttuazioni della frequenza cardiaca direttamente sul terreno, fornendo una visione completa di come i cambiamenti di altitudine possano aver influenzato lo sforzo fisico.

    La funzione di rilievo 3D, che esagera l'altitudine, funziona indipendentemente dalla vista della traccia 3D. Due parametri di esagerazione verticale possono essere regolati per comprendere meglio la correlazione tra frequenza cardiaca ed elevazione del terreno.

  3. Visualizza altezza della traccia e linea di colore della pendenza su una vista a terra piatta.
    Quando si visualizzano i dati di altitudine, si consiglia di utilizzare una vista a terra piatta per evitare problemi come errori GPS, che potrebbero far apparire sezioni della traccia sottoterra.

    In questo scenario, i cambiamenti di pendenza possono essere visualizzati separatamente lungo la linea della traccia, mentre il colore del muro viene utilizzato per rappresentare l'altitudine. Questo metodo garantisce che, anche con potenziali imprecisioni dei dati, si riceva comunque una visualizzazione chiara e accurata di pendenza ed elevazione.

Modifica dell'aspetto per più tracce

Aspetto Android Aspetto Android

La scheda Tracce visualizza automaticamente tutte le tracce mai registrate, create o importate. Sono organizzate per cartella o visualizzate come un elenco sotto di esse.

Modifica l'aspetto di più tracce in I miei luoghi → Tracce:

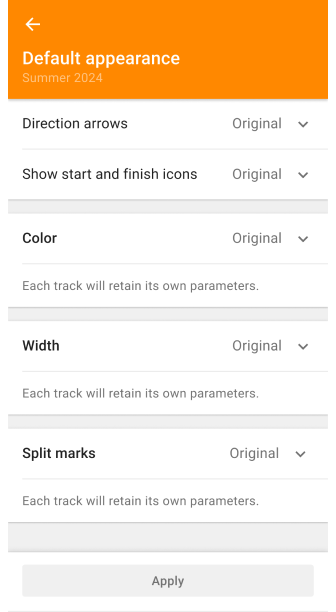

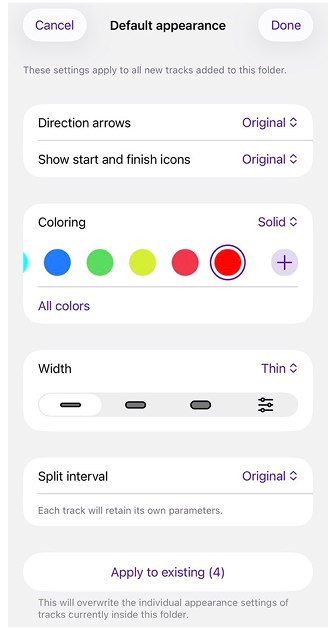

  • Modifica aspetto predefinito - Applica le impostazioni a tutte le tracce in una cartella.

  • Ripristina originale - Ripristina le impostazioni della singola traccia.

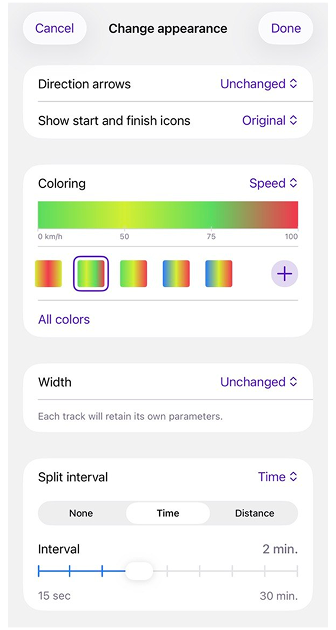

  • Modalità di selezione - Modifica l'aspetto di tracce specifiche nella cartella selezionata o dell'intero elenco nella scheda Tracce.

    • Seleziona il menu a tre puntini nell'angolo in alto a destra della scheda Tracce e tocca Seleziona.
    • Quindi tocca il menu a tre puntini nella parte superiore dello schermo e seleziona Modifica aspetto.

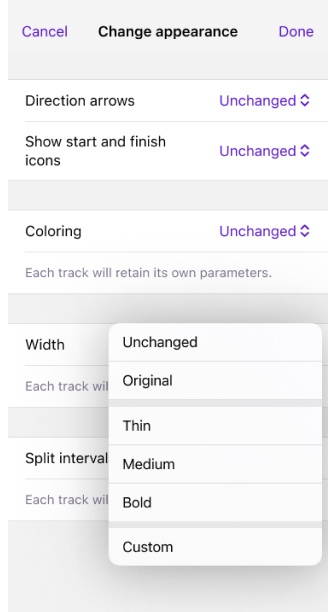

Opzioni di personalizzazione dell'aspetto in blocco:

  • Frecce di direzione - Aggiunge indicatori di movimento.
    Stati: Invariato,  Originale,  Attivo,  Disattivo.

  • Mostra icone di inizio e fine - Visualizza indicatori per i punti di inizio e fine della traccia.
    Stati: Invariato,  Originale,  Attivo,  Disattivo.

  • Colore – Applica colorazione manuale o basata sui dati.

  • Larghezza – Regola la larghezza della linea della traccia utilizzando preimpostazioni o manualmente.

  • Intervallo di divisioneImposta intervallo per indicatori di distanza / tempo.
    Stati: Invariato,  Originale,  Seleziona: Ora o Distanza.

Originale e invariato:

  • Originale - Ripristina i parametri originali dal file della traccia.

  • Invariato - Mantiene le impostazioni correnti durante la sessione di modifica.

Colori delle tracce nei file GPX

OsmAnd supporta i colori personalizzati delle tracce nei file GPX utilizzando il tag <osmand:color> all'interno della sezione <extensions> di un elemento <trk>. Ciò consente agli utenti di definire i colori per le singole tracce, migliorando la differenziazione visiva quando più tracce vengono visualizzate sulla mappa.

Per specificare un colore per una traccia, utilizzare il seguente formato:

<trk>
<name>Traccia di esempio</name>
<extensions>
<osmand:color>#FF0000</osmand:color>
</extensions>
</trk>
  • Il tag <osmand:color> accetta codici colore esadecimali (ad esempio, #FF0000 per il rosso).
  • Se esistono più tracce in un file GPX, ogni traccia può avere il proprio tag <osmand:color>.

Comportamento in OsmAnd:

  1. Assegnazione del colore predefinito:

    • Quando una traccia GPX viene importata come singola traccia (opzione Importa come una traccia), all'intera traccia viene assegnato il colore GPX predefinito (rosso).
    • In OsmAnd 4.9.10 e versioni successive, questo problema è stato risolto: i colori delle singole tracce vengono ora mantenuti all'importazione.
  2. Visualizzazione a colore singolo per tracce unite:

    • Se le tracce vengono unite utilizzando Unisci segmenti, la traccia risultante viene trattata come un'unica traccia continua con un singolo segmento.
    • La rappresentazione multicolore non è supportata per le tracce unite.
    • La traccia unita verrà visualizzata utilizzando il colore GPX principale (predefinito: rosso), anche se i singoli segmenti della traccia avevano originariamente colori diversi.
  3. Priorità delle impostazioni di aspetto:

    • OsmAnd attualmente supporta le impostazioni di colore e larghezza solo per l'intera traccia.
    • Queste impostazioni di aspetto sono memorizzate nelle estensioni GPX di livello superiore.
    • Se un colore o una larghezza è impostato a livello superiore (nel file GPX o manualmente in OsmAnd), questa impostazione avrà la precedenza sui colori assegnati ai singoli segmenti della traccia.

Soluzione alternativa per tracce multicolore:

  • Per preservare i colori individuali per più tracce, importare le tracce separatamente invece di unirle.

  • Regolare manualmente i colori delle tracce in Impostazioni aspetto traccia:

    • Apri la traccia in OsmAnd.
    • Tocca la traccia per aprire il Menu contestuale.
    • Seleziona Aspetto.
    • Scegli il colore preferito.
  • Ciò garantisce che ogni traccia mantenga la sua rappresentazione cromatica prevista, anche se il file GPX conteneva originariamente più segmenti con colori diversi.

Ultimo aggiornamento: Febbraio 2025
