🚧 This article is incomplete

This article is incomplete & needs to be reviewed. You can help by creating a pull request.

Panoramica

Le mappe raster sono aggiunte significative e utili alle mappe vettoriali di OsmAnd. Consentono di combinare varie fonti di mappe con le mappe vettoriali. Ad esempio, le informazioni su colline e pendii vengono visualizzate come un livello raster. È possibile visualizzare una sovrapposizione di sentieri escursionistici, mappe delle piogge, dati sul traffico in tempo reale e una sovrapposizione di immagini satellitari su una mappa vettoriale di base traslucida. È inoltre possibile passare le mappe predefinite a tessere raster sul web.

Casi d'uso

Le mappe raster hanno una vasta gamma di usi. Eccone alcuni dei più popolari:

  • Immagini satellitari come sottofondo.
  • Informazioni sul traffico in tempo reale.
  • Previsioni delle piogge come sovrapposizione.
  • Mappe topografiche con ombreggiatura di colline e pendii.
  • Percorsi ciclabili e di corsa attivi come sovrapposizione.
  • Informazioni sulle imbarcazioni in tempo reale.
  • Tessere OpenStreetMap online per la modifica di OSM.

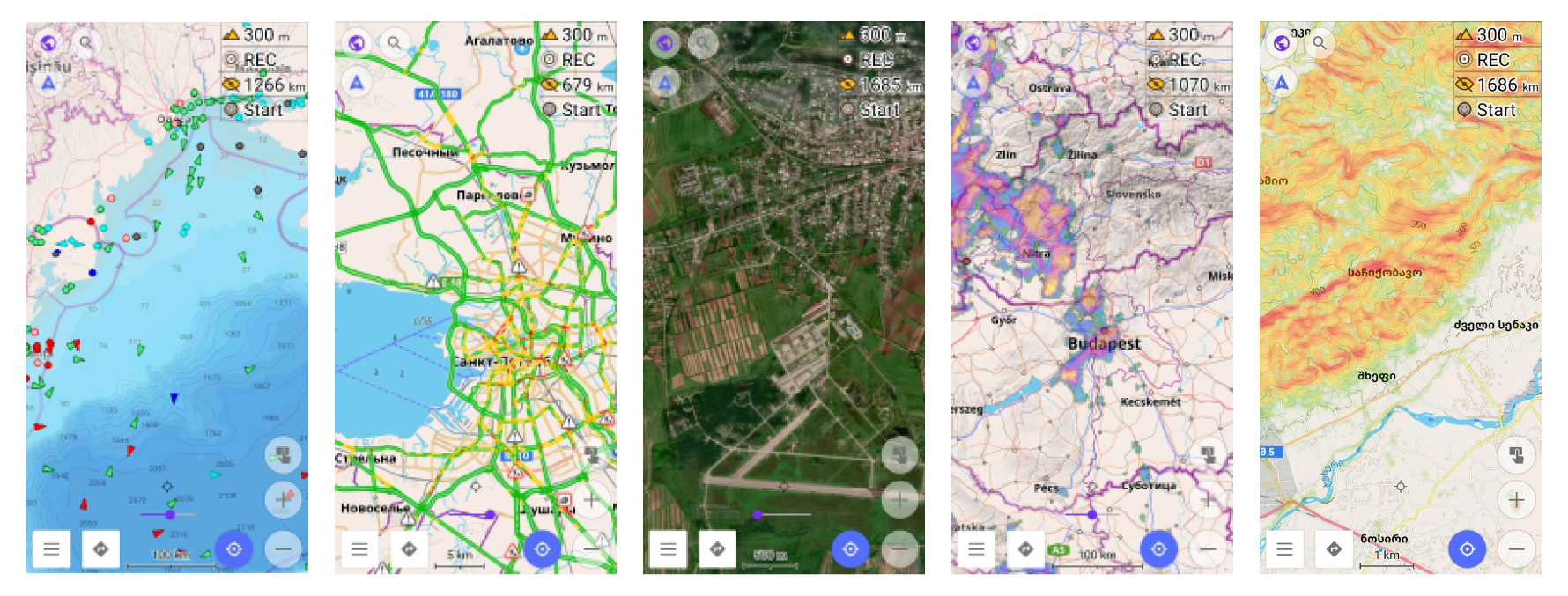

Panoramica delle mappe online

tip

È inoltre possibile modificare la fonte principale delle mappe da mappe vettoriali a tessere online.

Mappe Raster

Le mappe online in OsmAnd sono composte da dati raster, che consistono in pixel (chiamati anche celle di griglia) - essenzialmente un insieme di piccole immagini note come tessere. A differenza delle mappe vettoriali, che rappresentano dati come strade, punti e poligoni utilizzando informazioni binarie, le tessere delle mappe raster sono disposte in una griglia e possono apparire pixelate a livelli di zoom elevati perché ogni pixel ha un valore o una classe fissa.

Confronto con le mappe vettoriali predefinite

Vantaggi:

  • Poiché le mappe raster sono pre-renderizzate, si caricano più velocemente, eliminando la necessità per il dispositivo di elaborare e renderizzare i dati in tempo reale.
  • Le mappe raster possono essere caricate dinamicamente durante la navigazione.
  • È possibile creare una cache offline e scaricare solo le tessere mancanti quando necessario.
  • È possibile utilizzare un numero illimitato di fonti web esterne per le mappe raster, rendendole flessibili per diversi tipi di mappe, come viste satellitari o mappe specializzate.
  • I dati raster, come le informazioni sul traffico, possono essere aggiornati regolarmente dopo la scadenza (ad esempio, ogni 20-30 minuti, a seconda della configurazione).

Svantaggi:

  • Le mappe raster occupano molto più spazio rispetto alle mappe vettoriali. Ad esempio, una mappa di una città potrebbe essere di 15 MB come mappa vettoriale, ma aumentare a 50 MB con un livello di zoom 15, 200 MB con un livello di zoom 16 e fino a 800 MB con un livello di zoom 17.
  • Non è possibile toccare luoghi o oggetti specifici sulle mappe raster per ottenere maggiori informazioni.
  • Le mappe raster non possono essere stilizzate o modificate per escludere oggetti specifici.
  • Un eccessivo ingrandimento può causare la pixelizzazione dell'immagine, soprattutto se non sono disponibili tessere ad alta risoluzione.
  • Non è possibile ruotare la mappa senza ruotare il testo, il che può rendere difficile la lettura delle etichette.

Come usare le Mappe Raster

Abilita plugin.

  • iOS. Per iOS, questa funzione funziona per impostazione predefinita.
  • Android. Per Android, per utilizzare le mappe raster in OsmAnd è necessario abilitare il plugin Mappe online. Seguire questi passaggi: Menù → Componenti aggiuntivi → Mappe online → ⋮ → Attiva

Modifica i parametri del livello. Per migliorare la visibilità e la combinazione dei livelli della mappa raster, è possibile regolare la trasparenza del livello utilizzando il cursore dello schermo. Inoltre, è possibile modificare lo stile della mappa vettoriale nascondendo i poligoni, rendendo più visibili i livelli sottostanti. Ciò è particolarmente utile quando si visualizzano immagini satellitari.

Seleziona Mappe Raster

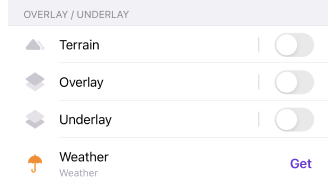

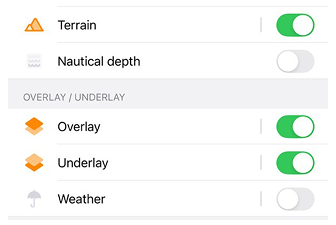

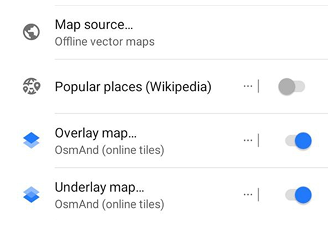

Mostra mappe

In OsmAnd, le mappe raster possono fungere da fonte di mappa aggiuntiva insieme alle mappe vettoriali predefinite, ottimizzate per l'uso offline.

Hai la flessibilità di aggiungere uno o due livelli di tessere online per completare la tua mappa di base. Ciò ti consente di visualizzare fino a tre livelli di mappa contemporaneamente sullo schermo. Ad esempio, puoi avere la mappa vettoriale offline di OsmAnd come base, sovrapporvi una vista satellitare e posizionare una mappa dei percorsi ciclabili come sottofondo per maggiori dettagli.

Puoi anche regolare la trasparenza della mappa di base per fonderla con i tuoi livelli. Se necessario, puoi abilitare un cursore di trasparenza nella schermata principale per regolazioni rapide.

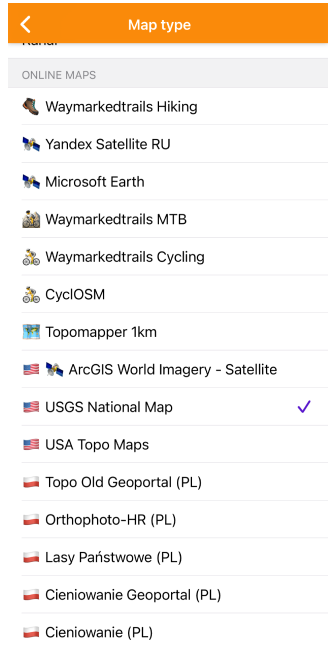

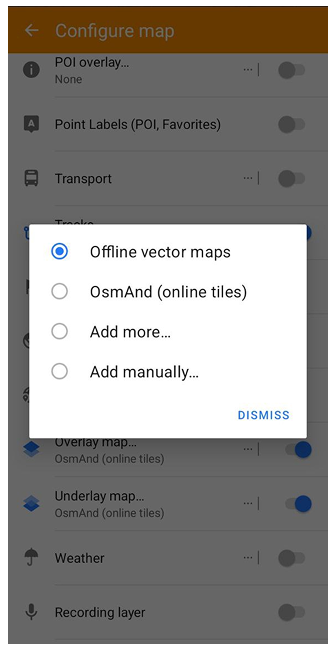

Principale

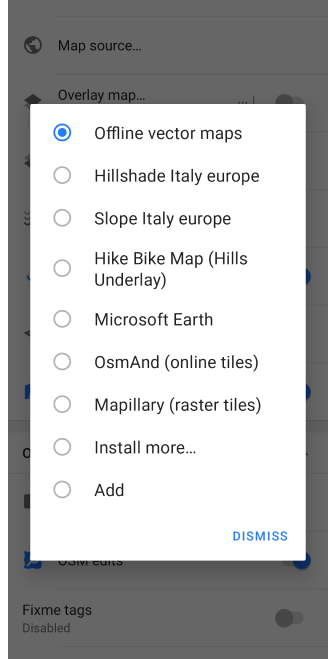

Vai a: Menù → Configura la mappa → Sorgente mappa…

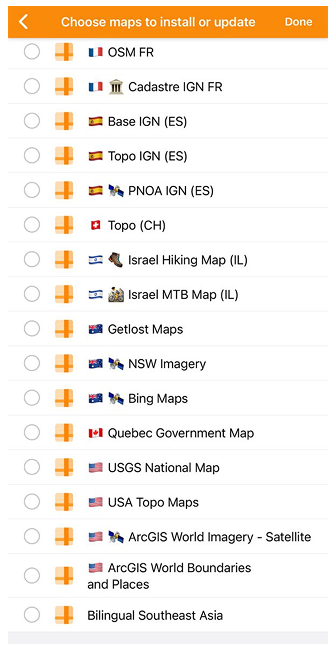

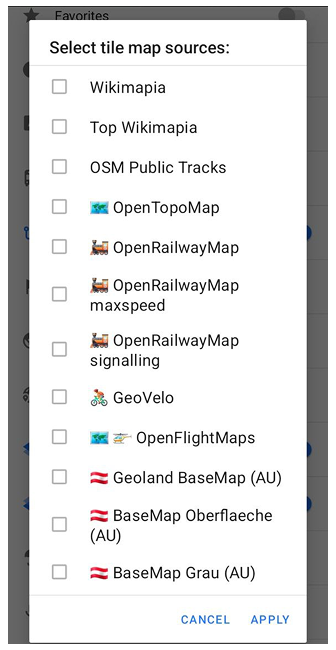

Mostra mappe

Puoi scegliere uno stile di mappa dall'elenco o aggiungerne uno tuo.

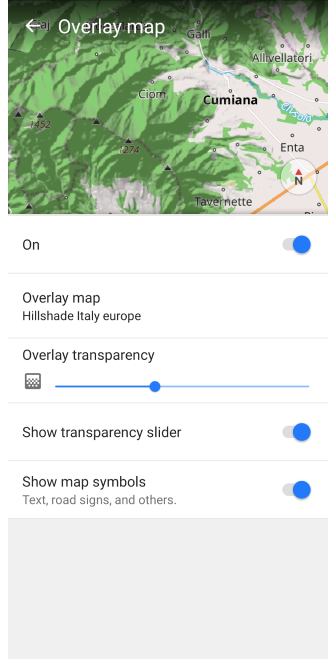

Livello di sovrapposizione

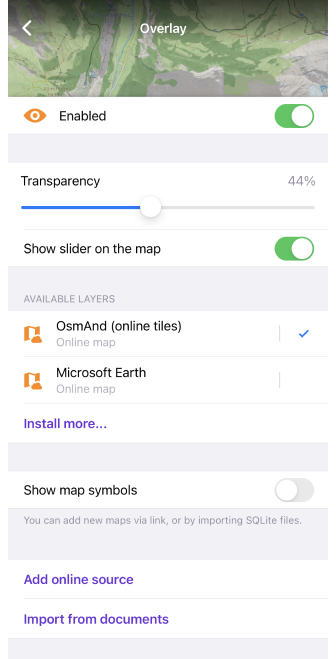

Vai a: Menù → Configura la mappa → Mappa sovrapposta…

Configura sottofondo / sovrapposizione Android

  1. Attiva/disattiva la mappa di sottofondo.
  2. Trasparenza sovrapposizione (Android)/ Trasparenza della mappa di sovrapposizione (iOS).
  3. Mostra cursore trasparenza (Android) / Mostra cursore sulla mappa (iOS). Accesso rapido all'impostazione della trasparenza.
  4. Fonte mappa sovrapposizione (Android) / Livelli disponibili (iOS). Puoi scegliere una mappa a tessere da installare o aggiornare.
  5. Mostra simboli mappa - come testo, segnali stradali e altro.
  6. Aggiungi fonte online (iOS).
  7. Importa da documenti (iOS).

Livello di sottofondo

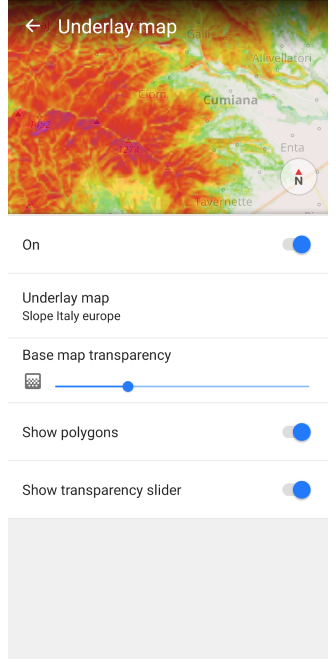

Vai a: Menù → Configura la mappa → Mappa di sfondo…

Configura sottofondo / sovrapposizione Android

  1. Attiva/disattiva la mappa di sottofondo.
  2. Trasparenza mappa base.
  3. Mostra cursore trasparenza (Android) / Mostra cursore sulla mappa (iOS). Accesso rapido all'impostazione della trasparenza.
  4. Fonte mappa sottofondo (Android) / Livelli disponibili (iOS). Puoi scegliere una mappa a tessere da installare o aggiornare.
  5. Mostra/Nascondi poligoni.
  6. Aggiungi fonte online (iOS).
  7. Importa da documenti (iOS).

Rilievo ombreggiato / Pendenza

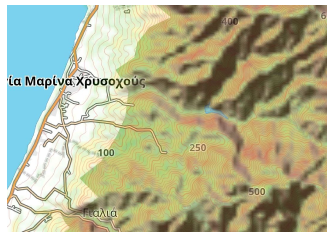

Livelli del terreno

Rilievo ombreggiato e Pendenza sono mappe raster offline che mostrano il rilievo del terreno. Vengono visualizzate come uno speciale livello di mappa, una seconda sovrapposizione sulla mappa di base. Le mappe contengono informazioni aggiuntive sull'altitudine per aiutarti a comprendere più accuratamente la pendenza e le ombre del paesaggio. Le informazioni su Rilievo ombreggiato e Pendenza si basano sui dati di un'unica fonte, il file del pianeta globale, e sono divise in regioni.

Non è necessario passare tra i livelli di Rilievo ombreggiato e Pendenza, poiché vengono uniti automaticamente. Puoi selezionare solo uno di questi livelli da visualizzare sulla mappa, ma hai anche la possibilità di combinarli entrambi come sottofondo o sovrapposizione su altri livelli per una rappresentazione più visiva del terreno.

Per iniziare a usare Rilievo ombreggiato e Pendenza devi:

  1. Acquistare il plugin Topografia:
  2. Abilitare il plugin Topografia: Menu → Plugin → ︙ → Abilita
  3. Selezionare la regione desiderata e scaricare la Mappa del terreno (3D).
  4. Il processo di download potrebbe richiedere del tempo, a seconda delle dimensioni della regione selezionata e della velocità della connessione Internet.

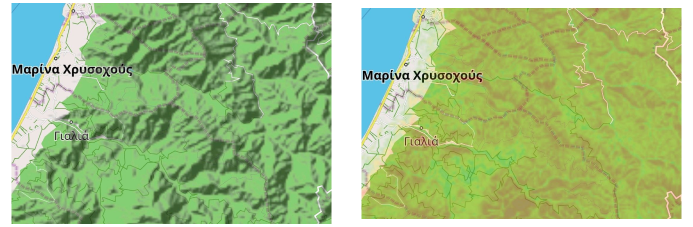

Rilievo ombreggiato e Rilievo 3D

Rilievo ombreggiatoRilievo 3D
Livelli del terrenoLivelli del terreno

La differenza di visualizzazione del rilievo sulla mappa quando si applicano queste impostazioni è descritta nell'articolo Topografia nella sezione corrispondente Rilievo ombreggiato e Rilievo 3D.

Configura opzioni di visualizzazione

Vai a: Android Menù → Configura la mappa → Terreno

Livelli del terreno

È possibile personalizzare il livello di zoom da visualizzare e la trasparenza per Rilievo ombreggiato e Pendenza. Per maggiori informazioni, consultare l'articolo Topografia.

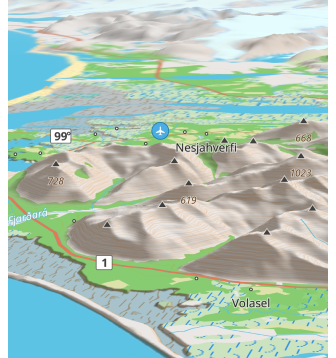

Rilievo 3D

note

Rilievo 3D è una funzione a pagamento di OsmAnd Pro .

Livelli del terreno

La funzione Rilievo 3D è una tecnologia di mappatura che consente la visualizzazione del terreno su una mappa utilizzando modelli tridimensionali. Questa funzione aggiunge informazioni sull'altitudine a una normale mappa bidimensionale, creando un effetto 3D e di profondità e consentendo di visualizzare meglio il terreno.

Per iniziare a usare il Rilievo 3D: È necessario acquistare il piano di acquisto OsmAnd Pro, abilitare il plugin Topografia e attivare la voce Rilievo 3D in Menu → Configura mappa.

Come funziona la funzione Rilievo 3D: 1. Per creare un rilievo 3D, OsmAnd riceve informazioni sull'altitudine del terreno. 2. Sulla base dei dati di altitudine, viene creato un modello 3D per visualizzare montagne, colline, valli e altri elementi del terreno sulla mappa. 3. OsmAnd visualizza quindi questi modelli tridimensionali su una mappa piatta. La mappa può essere ingrandita, rimpicciolita e ruotata per visualizzare il terreno da diverse angolazioni e prospettive. 4. La visualizzazione delle curve di livello sulla mappa non dipende dal fatto che la fonte della mappa sia online o offline.

Prepara/Copia Mappe Raster sul Dispositivo

Esistono diversi modi per aggiungere una nuova mappa raster, copiarla da un altro dispositivo, prepararla su un PC e pre-scaricare le tessere da utilizzare offline. Ad esempio, è possibile creare il proprio pacchetto di mappe su un PC utilizzando software speciali come MOBAC, OsmAndMapCreator, ecc. In genere le mappe raster sono distribuite come file con estensione .sqlitedb.

Ecco i principali metodi per aggiungere una nuova fonte di mappa raster che non è ancora definita in OsmAnd:

  • Aprire il file .sqlitedb pronto all'uso con OsmAnd.
  • Importare un pacchetto con mappe online preparate da un'altra applicazione OsmAnd come pacchetto .osf speciale tramite la funzionalità di importazione/esportazione.
  • Creare una nuova fonte di mappa online sul dispositivo mobile stesso.
  • Preparare un URL magico con i parametri della fonte di mappa online e aprirlo con OsmAnd.

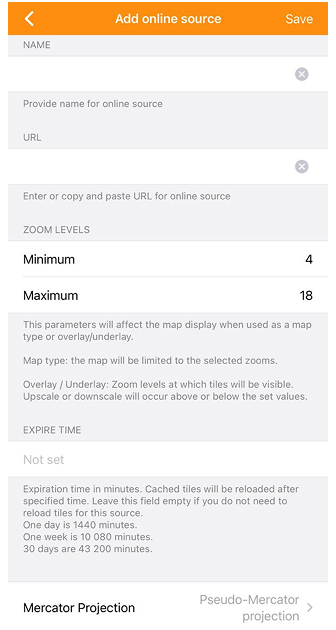

Aggiungi nuova fonte di mappa raster online

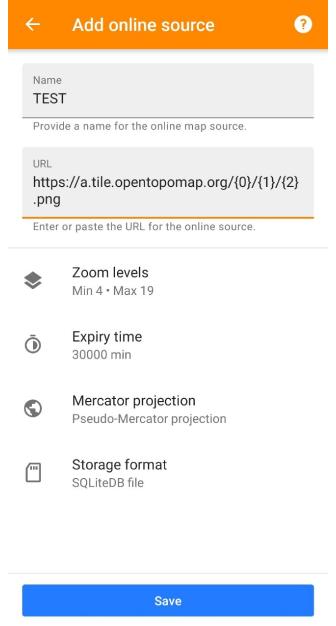

Vai a: Menù → Configura la mappa → Sorgente mappa… → Aggiungi

Aggiungi fonte online

Per creare una fonte di mappa raster è necessario conoscere l'URL di una tessera, che è un URL specifico che distribuisce le tessere della mappa nella proiezione di Mercatore. Ad esempio, un URL di tessera potrebbe essere simile a questo: https://tile.osmand.net/hd/6/55/25.png, dove tile.osmand.net/hd/ è l'URL di base.

Ecco i parametri chiave da configurare quando si imposta una nuova fonte di mappa online:

ParametroDescrizione
NomeFornisci un nome per la nuova fonte di mappa online.
URLInserisci o incolla l'URL per la fonte di tessere online. Assicurati che segua il formato URL delle tessere.
Livello di zoomQuesto parametro influisce su come viene visualizzata la mappa.
  • Come tipo di mappa, la mappa sarà limitata ai livelli di zoom selezionati.
  • Come sovrapposizione/sottofondo, la mappa apparirà ai livelli di zoom selezionati, con upscaling o downscaling applicati al di fuori di tali livelli.
ScadenzaImposta la durata (in minuti) dopo la quale le tessere memorizzate nella cache si aggiorneranno. Puoi lasciare questo campo vuoto se non vuoi che le tessere si ricarichino automaticamente.
  • 1 giorno = 1440 minuti
  • 1 settimana = 10.080 minuti
  • 30 giorni = 43.200 minuti
Proiezione MercatoreScegli tra proiezione Pseudo-Mercatore e proiezione Mercatore ellittica, a seconda della fonte.
Formato sorgente / Formato dell'archivioSeleziona come devono essere archiviate le tessere: in un file SQLiteDB o come un file immagine per tessera.

URL magico per installare la fonte della mappa

Le mappe online possono essere aggiunte con un link speciale all'elenco delle mappe raster di OsmAnd. Clicca su questo link e scegli OsmAnd per l'apertura:

http://osmand.net/add-tile-source?name=TEST&min_zoom=9&max_zoom=15&url_template=https://a.tile.opentopomap.org/{0}/{1}/{2}.png

Parametro del linkEsempio
[Parte costante]http://osmand.net/add-tile-source
[Separatori]? &
[Nome]name=TEST
[URL]url_template=https://a.tile.opentopomap.org/{0}/{1}/{2}.png
[Livelli di zoom]min_zoom=9 / max_zoom=15

Troverai una mappa online aggiunta nell'elenco del menu Livello principale / Sottofondo / Sovrapposizione.

Gestisci Mappe Raster

Le mappe raster possono occupare una quantità significativa di spazio su disco, quindi potrebbe essere necessario controllarlo regolarmente. Per grandi set di dati, si consiglia di utilizzare la fonte raster SQLite perché memorizzerà tutte le tessere in un unico grande file (database SQLite).

Per cambiare il formato delle tessere, puoi scegliere Formato dell'archivio nel menu di modifica delle mappe online:

  • Android: Menù → Mappe e risorse → Nel dispositivo → Mappe online/cache a tasselli → scegli mappe online → ⋮ → Modifica → Formato dell'archivio → File SQLiteDB / Un file immagine per mattonella
  • iOS: Menù → Mappe e risorse → Nel dispositivo → Mappe raster online → i → Modifica → Formato sorgente → File SQLiteDB / Un file immagine per mattonella

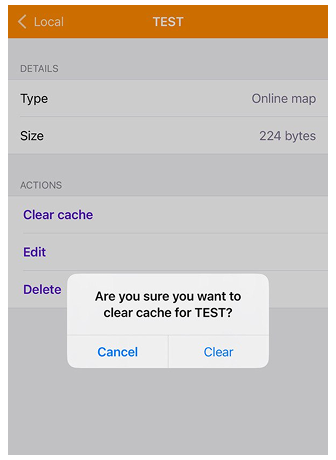

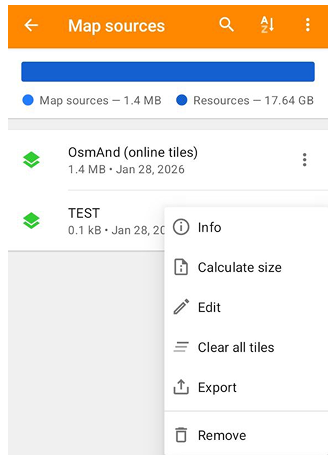

Cancella cache mappa raster

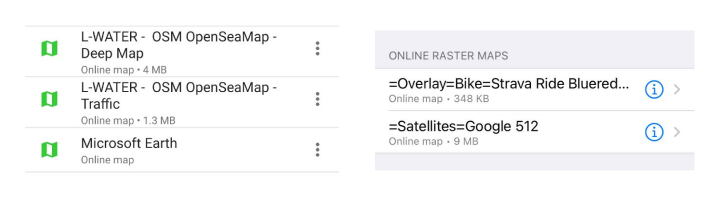

Elenco fonti online

Le tessere vengono memorizzate nella cache quando si utilizzano le mappe raster online come livello principale / di sovrapposizione / di sottofondo. È possibile visualizzare la dimensione del file SQLite sotto il nome della mappa online nell'elenco. A volte è necessaria una pulizia regolare per velocizzare la visualizzazione delle tessere o per aggiornare i dati.

Per cancellare la cache delle tessere della mappa, è necessario eseguire le seguenti operazioni:

  • Android: Menù → Mappe e risorse → Nel dispositivo → Mappe online/cache a tasselli → scegli mappe online → ⋮ → Cancella tutte le mattonelle
  • iOS: Menù → Mappe e risorse → Nel dispositivo → Mappe raster online → i → Svuota la cache

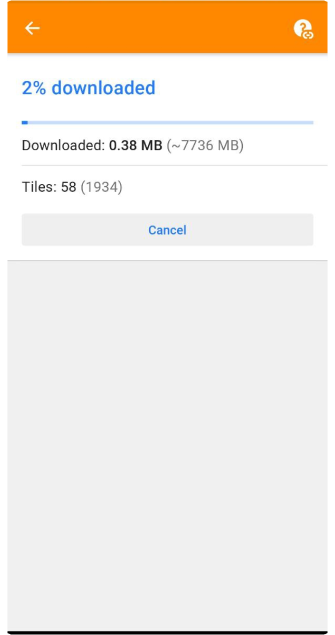

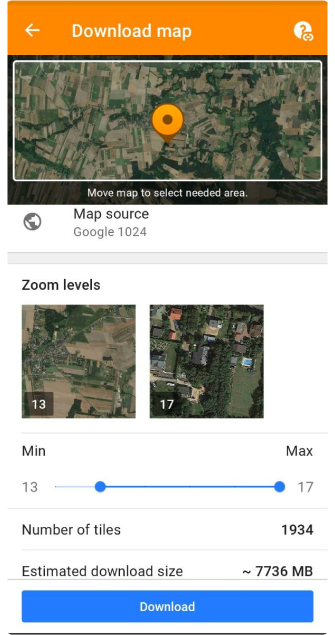

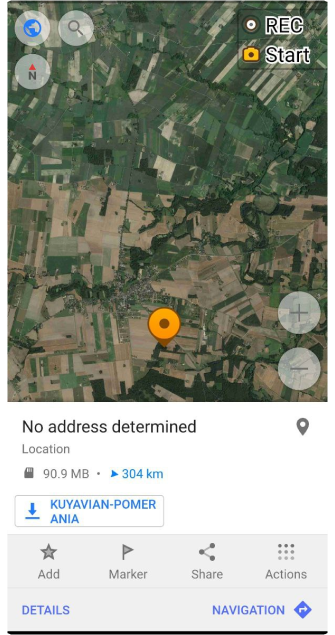

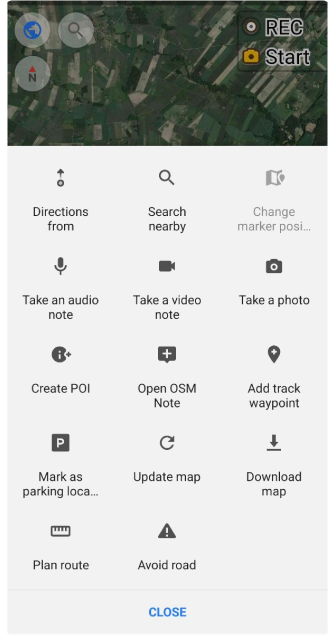

Scarica / Aggiorna tessere

Se si desidera accedere alle mappe raster offline, potrebbe essere necessario precaricare le tessere. Ciò può essere fatto sul proprio dispositivo mobile, ma si tenga presente che alcuni servizi potrebbero bloccare download di grandi pacchetti. È inoltre possibile utilizzare la stessa funzione per aggiornare le tessere già scaricate per le aree selezionate, altrimenti OsmAnd continuerà a visualizzare le tessere già memorizzate nella cache.

Affinché le mappe aggiornino automaticamente le tessere dopo un po' di tempo, è possibile impostare un tempo di scadenza, quindi OsmAnd ricaricherà le tessere non appena vengono visualizzate.

mappe-rastermappe-rastermappe-rastermappe-raster
  • Per scaricare o aggiornare le tessere raster, è necessario selezionare la fonte della mappa online come fonte della mappa principale (Android / iOS). È inoltre possibile selezionare le tessere online separatamente per la mappa Sovrapposizione o per il Sottofondo (solo per Android).

  • Per la versione Android dell'app OsmAnd, è necessario selezionare un'area in base alle dimensioni dello schermo del dispositivo ed effettuare un tocco lungo sulla mappa. Quindi selezionare Azioni nel menu contestuale della mappa e l'opzione Scarica mappa o Aggiorna mappa. Nella schermata Scarica mappa, apportare le modifiche alle impostazioni necessarie e toccare Scarica.

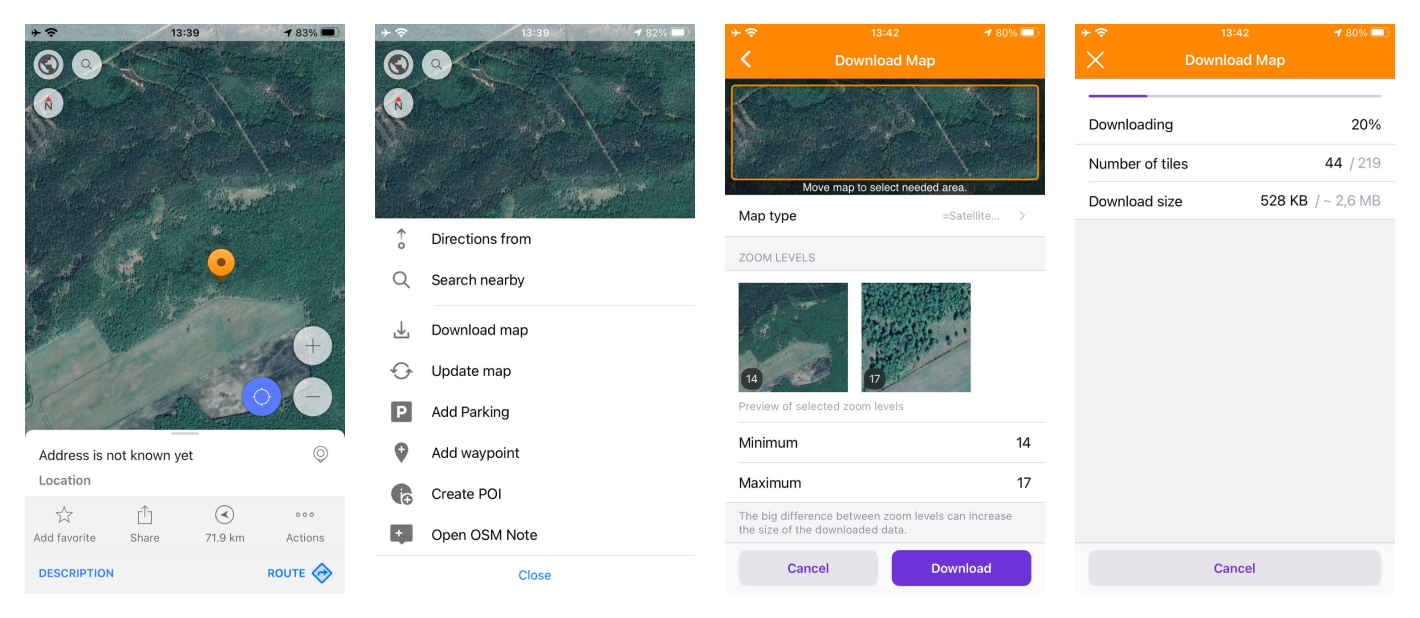

  • Nella versione iOS dell'app OsmAnd, è necessario toccare a lungo la mappa, quindi selezionare Azioni e l'opzione Scarica mappa o Aggiorna mappa dal menu contestuale della mappa. Nella schermata Scarica mappa, è possibile selezionare l'area richiesta e modificare le impostazioni necessarie. Dopo aver impostato tutti i parametri, è possibile visualizzare il numero di tessere e la dimensione del download.

Modifica parametri mappa raster

Vai a: Menù → Mappe e risorse → Nel dispositivo → Mappe online/cache a tasselli → scegli mappe online → ⋮ → Modifica

Le mappe raster possono essere utilizzate così come sono se le tessere sono già mappate. Se le mappe raster sono fornite online, c'è sempre un URL di base che deve essere configurato. Ci sono alcuni altri parametri di base che possono essere modificati per le mappe raster, puoi leggerne in questa sezione dell'articolo. Parametri più complessi sono codificati nei componenti interni del formato SQLite.

Ultimo aggiornamento: ottobre 2024
