AIS Vaartuig Volgsysteem
This feature is currently not available for the iOS version of the OsmAnd app.
Overzicht
De AIS Vaartuig Volgsysteem plugin toont Automatisch Identificatie Systeem (AIS) posities en gedetailleerde informatie over nabijgelegen vaartuigen. De AIS-gegevens worden ontvangen via een netwerkverbinding van een externe AIS-ontvanger.
Deze plugin is een hobbyproject en is niet ontworpen voor betrouwbaarheid of nauwkeurigheid. VERTROUW NIET op deze software voor navigatie of levensveiligheid.
Vereiste Instelparameters
De mogelijkheid om online kaarten te gebruiken is automatisch ingeschakeld in de iOS-versie van OsmAnd. Om online kaarten in Android weer te geven, moet u de volgende instellingen maken:
- Schakel de AIS vaartuig volgsysteem plugin in via Hoofdmenu → Plugins → AIS vaartuig volgsysteem.
- Configureer de AIS-instellingen
- Configureer een AIS-serververbinding of sluit een externe AIS-ontvanger aan.
- Controleer of vaartuigen worden weergegeven op de OsmAnd-kaart.
Vaartuigen op de Kaart
AIS werkt op VHF-frequenties (161.975 MHz en 162.025 MHz) en heeft een beperkt signaalbereik vanwege de rechtlijnige voortplanting.
Typisch AIS-ontvangstbereik:
- 15–20 zeemijlen (28–37 km)
- Afhankelijk van antennehoogte, omgevingscondities en obstakels

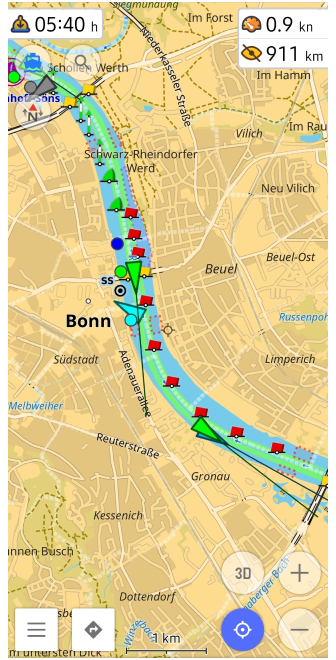

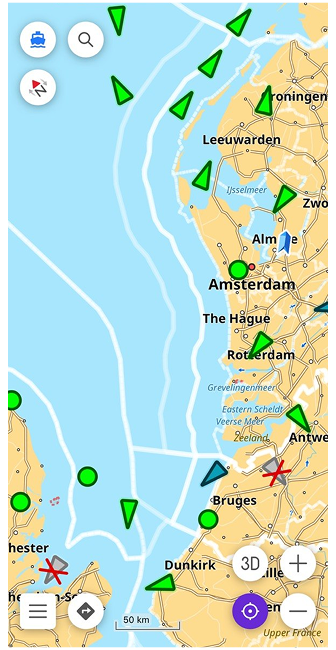

AIS-weergave op de kaart:
- Android
Indien correct ingesteld, verschijnen de posities van vaartuigen op de kaart. Belangrijkste kenmerken:
- Vaartuigen bewegen op basis van real-time snelheid en koers.
- Nieuwe schepen komen en verlaten dynamisch het zichtbare gebied.

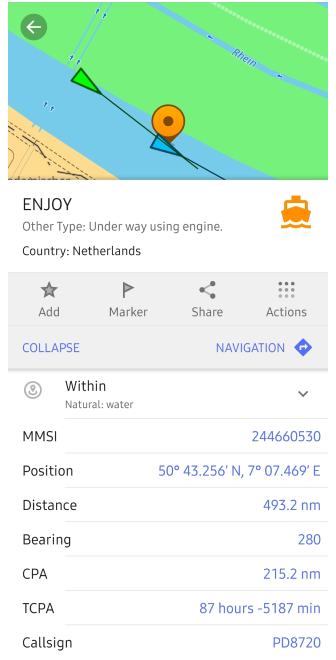

- Tikken op een vaartuig opent gedetailleerde informatie.

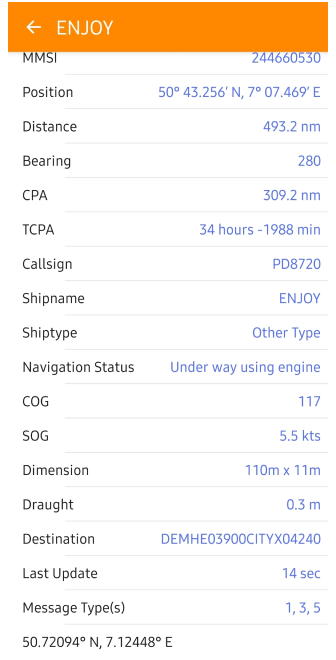

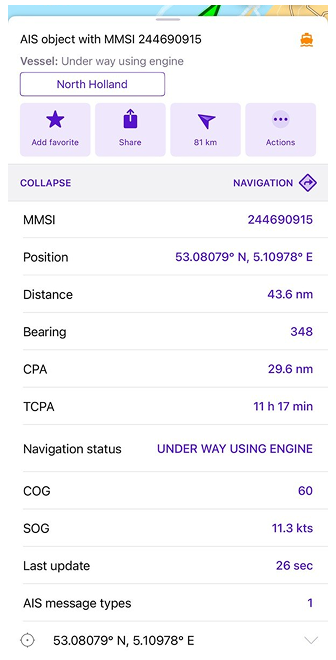

AIS Vaartuiginformatie
- Android
AIS-vaartuigen zenden drie soorten gegevens uit:
-
Statische Informatie (onveranderlijke gegevens).
Verzonden elke 6 minuten of op verzoek.- Scheepsnaam (indien ingesteld)
- MMSI (Maritime Mobile Service Identity) (Unieke 9-cijferige scheepsidentificatie)
- IMO-nummer (indien beschikbaar)
- Roepnaam
- Scheepstype (bijv. Vracht, Passagier, Vissersvaartuig)
- Scheepsafmetingen (Lengte en Breedte)
- Positie AIS-antenne (Relatief ten opzichte van de scheepsromp)
-
Dynamische Informatie (real-time gegevens).
Verzonden met verschillende intervallen, afhankelijk van snelheid en manoeuvreren.- Scheepscoördinaten (Latitude & Longitude)
- Koers over de Grond (COG)
- Snelheid over de Grond (SOG)
- Ware koers (Richting waarin de boeg wijst)
- Scheepsstatus (Varend, Geankerd, Manoeuvrerend, etc.)
- Draaisnelheid (ROT) (Snelheid van koersverandering)
- Tijd laatste update
-
Reisinformatie (handmatig ingesteld door de bemanning).
Verzonden elke 6 minuten, handmatig ingesteld door de bemanning- Bestemmingshaven
- Verwachte Aankomsttijd (ETA)
- Diepgang (Diepte van het schip onder het wateroppervlak)
- Ladingtype (indien verzonden)
- Aantal personen aan boord (optioneel)
AIS Symbolen en Legenda
Richtlijnen voor de Presentatie van AIS-symbolen
| Symbolen | Beschrijving |
|---|---|
| Symbolen voor Vaartuigtypes | |
| Groene driehoek | Vrachtschip |
| Blauwe driehoek | Passagiersschip |
| Zwarte driehoek | Vissersvaartuig |
| Gele driehoek | Sleepboot |
| Rode driehoek | Tanker |
| Witte driehoek | Militair vaartuig |
| Oranje driehoek | Speciaal vaartuig (bijv. loodsboot, ijsbreker) |
| Knipperende Rode driehoek | Vaartuig in nood |
| Symbolen voor Navigatiehulpmiddelen | |
| Groene Boei | Stuurboordmarkering (rechterkant van het kanaal) |
| Rode Boei | Bakboordmarkering (linkerkant van het kanaal) |
| Ankersymbool | Ankergebied |
| Scheepssymbool (SS) | Veerboot- of passagiersterminal |
| Havenkraansymbool | Vrachtenhaven |
| Zwarte cirkel | Offshore platform |
| Statusindicatoren | |
| Volle driehoek | Varend vaartuig |
| Holle driehoek | Geankerd of Afgemeerd |
| Draaiende pijl | Voert een manoeuvre uit |
| Rood Knipperend icoon | Noodalarm |
| Oranje Uitroepteken | AIS-veiligheidsbericht |
| Route- en Snelheidsindicatoren | |
| Dunne Blauwe lijn | Geplande route |
| Stippellijn | Gevaren route |
| Klokicoon | Verwachte aankomsttijd (ETA) |
| Golficoon | Snelheid door het water |

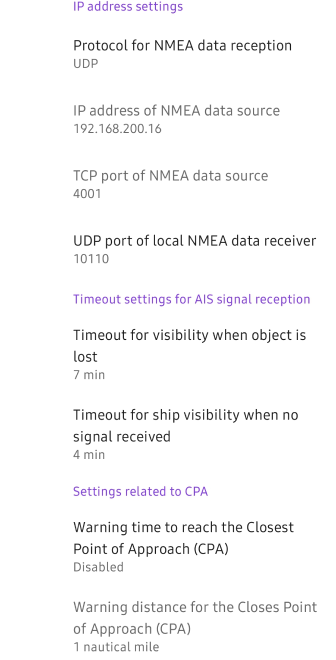

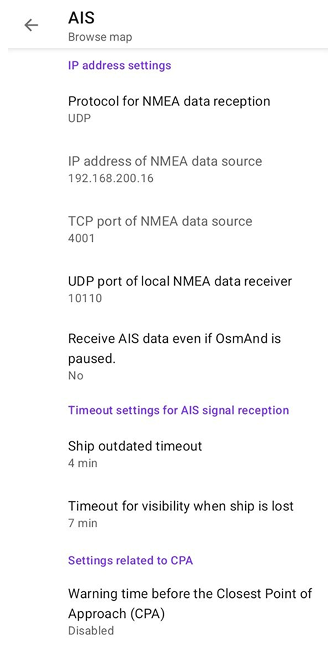

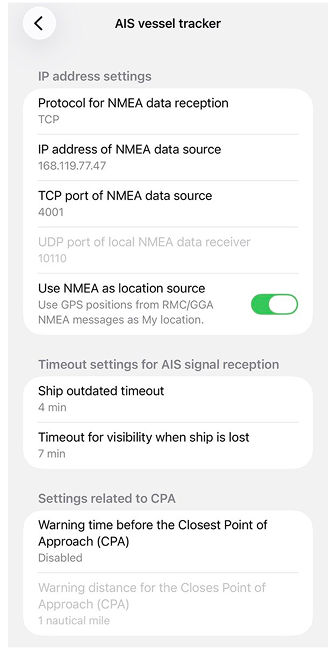

Plugin-instellingen
- Android
Menu → Plugins → AIS-schiptracker → Instellingen
De AIS vaartuig volgsysteem plugin biedt verschillende instellingen om de navigatie en interactie te personaliseren voor gebruikers met een handicap. Deze instellingen worden toegepast voor alle profielen in OsmAnd.
| Instelling | Beschrijving | Voorbeeld |
|---|---|---|
| IP-adres instellingen | ||
| Protocol | Kies protocol voor het ontvangen van AIS-gegevens | UDP/TCP |
| IP-adres | Definieer IP van AIS-gegevensbron (indien TCP wordt gebruikt) | 192.168.200.16 |
| TCP-poort | Definieer TCP-poortnummer voor AIS-gegevens | 4001 |
| UDP-poort | Definieer UDP-poort voor OsmAnd AIS-ontvangst | 10110 |
| Time-out voor AIS-signaalontvangst | ||
| Time-out voor verloren AIS-objecten | Schepen verdwijnen als er gedurende een ingestelde tijd geen signaal wordt ontvangen | 3 - 20 min |
| Time-out voor zichtbaarheid van schepen | Scheepsiconen veranderen van status wanneer er geen signaal wordt ontvangen | 2 - 15 min / Uitgeschakeld |
| Waarschuwingen voor Kortste Naderingspunt (CPA) | ||
| CPA-waarschuwingstijd | Vaartuig wordt rood gemarkeerd als de tijd tot CPA onder deze limiet komt | 1 - 60 min / Uitgeschakeld |
| CPA-waarschuwingsafstand | Vaartuig wordt rood gemarkeerd als de afstand tot CPA onder deze limiet komt | 0.02 - 2 zeemijlen |
AIS Simulatiemodus
U kunt AIS-vaartuigposities simuleren met de OsmAnd Ontwikkelingsplugin.
-
Download AIS-gegevens tekstbestanden:
-
Laad AIS-gegevens in OsmAnd
Open Menu → Plugins → Ontwikkeling → Instellingen → Laad AIS-data uit bestand en selecteer een van de gedownloade bestanden. -
Bekijk AIS-vaartuigen op de kaart
Vaartuigiconen verschijnen op basis van de gesimuleerde gegevens. Tik op het vaartuigicoon om gedetailleerde informatie te bekijken.
