Rasterkaarten (Online / Offline)

🚧 This article is incomplete

This article is incomplete & needs to be reviewed. You can help by creating a pull request.

Overzicht

Rasterkaarten zijn belangrijke en nuttige toevoegingen aan de vectorkaarten van OsmAnd. Ze stellen u in staat om verschillende kaartbronnen te combineren met vectorkaarten. Informatie over heuvels en hellingen wordt bijvoorbeeld weergegeven als een rasterlaag. U kunt een overlay van wandelpaden, regenkaarten, realtime verkeersgegevens en een overlay van satellietbeelden weergeven op een doorschijnende basisvectorkaart. U kunt ook de standaardkaarten overschakelen naar rastertegels op het web.

Gebruiksscenario's

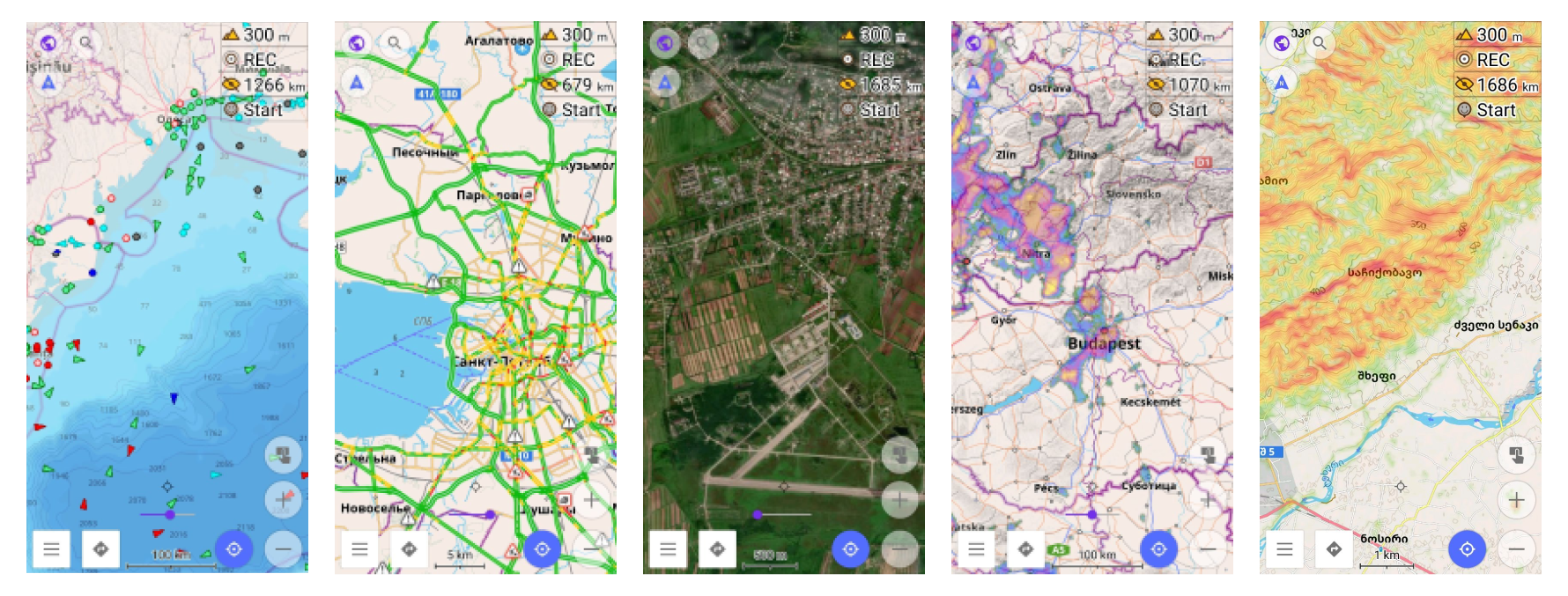

Rasterkaarten hebben een breed scala aan toepassingen. Hier zijn enkele van de meest populaire:

• Satellietbeelden als onderlaag.
• Realtime verkeersinformatie.
• Regenvoorspelling als een overlay.
• Topografische kaarten met arcering van heuvels en hellingen.
• Actieve fiets- en hardlooproutes als een overlay.
• Realtime scheepsinformatie.
• Online OpenStreetMap-tegels voor OSM-bewerking.

tip

U kunt ook de hoofdbron van kaarten wijzigen van vectorkaarten naar online tegels.

Rasterkaarten

Online kaarten in OsmAnd bestaan uit rastergegevens, die bestaan uit pixels (ook wel rastercellen genoemd) - in wezen een set kleine afbeeldingen die bekend staan als tegels. In tegenstelling tot vectorkaarten, die gegevens zoals wegen, punten en polygonen weergeven met binaire informatie, zijn rasterkaarttegels gerangschikt in een raster en kunnen ze er gepixeld uitzien bij hoge zoomniveaus omdat elke pixel een vaste waarde of klasse heeft.

Vergelijking met standaard vectorkaarten

Voordelen:

• Omdat rasterkaarten vooraf worden gerenderd, laden ze sneller, waardoor het apparaat geen gegevens in realtime hoeft te verwerken en te renderen.
• Rasterkaarten kunnen dynamisch worden geladen tijdens het browsen.
• U kunt een offline cache aanmaken en alleen ontbrekende tegels downloaden als dat nodig is.
• U kunt een onbeperkt aantal externe webbronnen voor rasterkaarten gebruiken, wat het flexibel maakt voor verschillende kaarttypen, zoals satellietweergaven of gespecialiseerde kaarten.
• Rastergegevens, zoals verkeersinformatie, kunnen regelmatig worden bijgewerkt na het verlopen (bijv. elke 20-30 minuten, afhankelijk van de configuratie).

Nadelen:

• Rasterkaarten nemen aanzienlijk meer ruimte in beslag dan vectorkaarten. Een stadskaart kan bijvoorbeeld 15 MB zijn als vectorkaart, maar toenemen tot 50 MB op zoomniveau 15, 200 MB op zoomniveau 16 en tot 800 MB op zoomniveau 17.
• U kunt niet op specifieke plaatsen of objecten op rasterkaarten tikken om meer informatie te krijgen.
• Rasterkaarten kunnen niet worden gestyled of gewijzigd om specifieke objecten uit te sluiten.
• Te ver inzoomen kan ervoor zorgen dat het beeld gepixeld lijkt, vooral als er geen tegels met hoge resolutie beschikbaar zijn.
• Het is niet mogelijk om de kaart te draaien zonder de tekst te draaien, wat het lezen van labels moeilijk kan maken.

Hoe rasterkaarten te gebruiken

Plugin inschakelen.

• iOS. Voor iOS werkt deze functie standaard.
• Android. Voor Android moet u, om rasterkaarten in OsmAnd te gebruiken, de Online kaarten plugin inschakelen. Volg deze stappen: Menu → Plugins → Online kaarten → ⋮ → Activeer

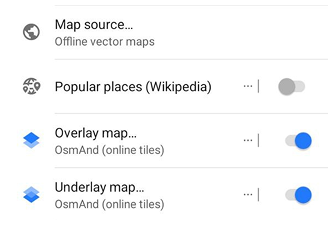

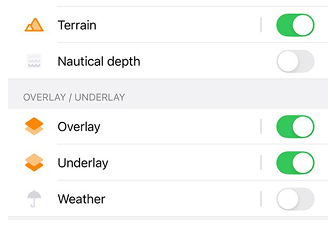

Laagparameters wijzigen. Om de zichtbaarheid en de mix van rasterkaartlagen te verbeteren, kunt u de laagtransparantie aanpassen met de schuifregelaar op het scherm. Bovendien kunt u de stijl van de vectorkaart aanpassen door polygonen te verbergen, waardoor de onderliggende lagen beter zichtbaar worden. Dit is vooral handig bij het bekijken van satellietbeelden.

Rasterkaarten selecteren

Android

iOS

In OsmAnd kunnen rasterkaarten dienen als een extra kaartbron naast de standaard vectorkaarten, die zijn geoptimaliseerd voor offline gebruik.

U heeft de flexibiliteit om één of twee online tegellagen toe te voegen als aanvulling op uw basiskaart. Hiermee kunt u maximaal drie kaartlagen tegelijk op uw scherm bekijken. U kunt bijvoorbeeld de offline vectorkaart van OsmAnd als basis gebruiken, er een satellietweergave overheen leggen en een fietspadenkaart als onderlaag plaatsen voor extra detail.

U kunt ook de transparantie van de basiskaart aanpassen om deze met uw lagen te mengen. Indien nodig kunt u een transparantieschuifregelaar op het hoofdscherm inschakelen voor snelle aanpassingen.

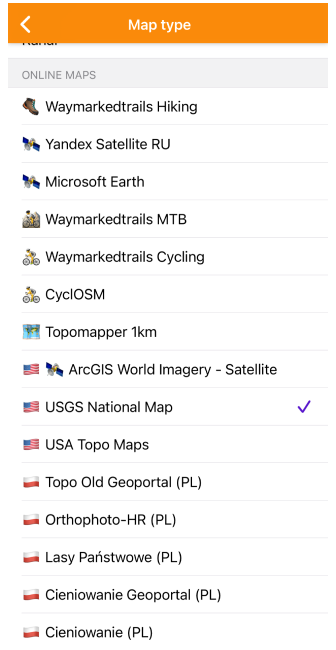

Hoofd

Android

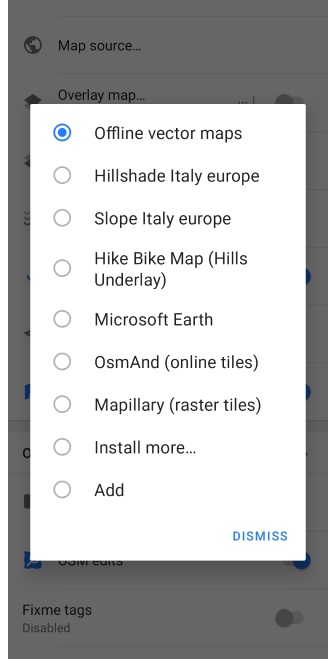

Ga naar: Menu → Kaart instellen → Basiskaart…

iOS

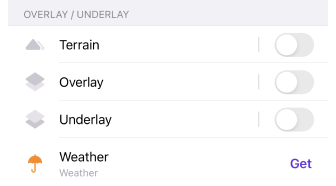

Ga naar: [object Object] → Kaart instellen → [object Object] → Online kaarten

U kunt een kaartstijl uit de lijst kiezen of uw eigen stijl toevoegen.

Overlaylaag

Android

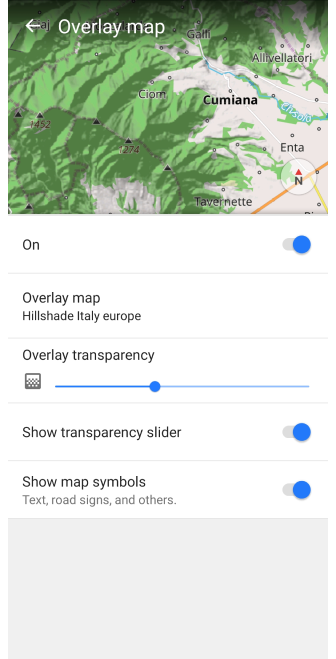

Ga naar: Menu → Kaart instellen → Extra kaartlaag…

iOS

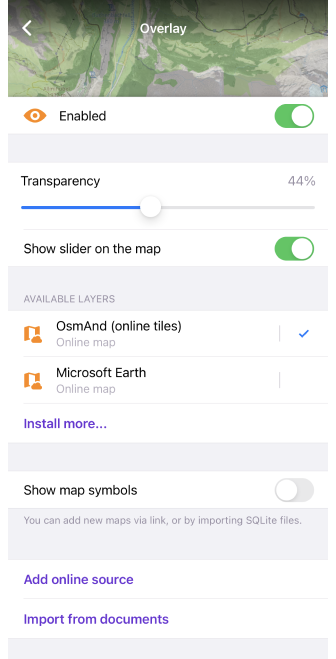

Ga naar: [object Object] → Kaart instellen → [object Object] → Bovenlaag

1. De overlaykaart in-/uitschakelen.
2. Overlaytransparantie (Android)/ Transparantie van de overlaykaart (iOS).
3. Transparantieschuifregelaar tonen (Android) / Schuifregelaar op de kaart tonen (iOS). Snelle toegang tot de transparantie-instelling.

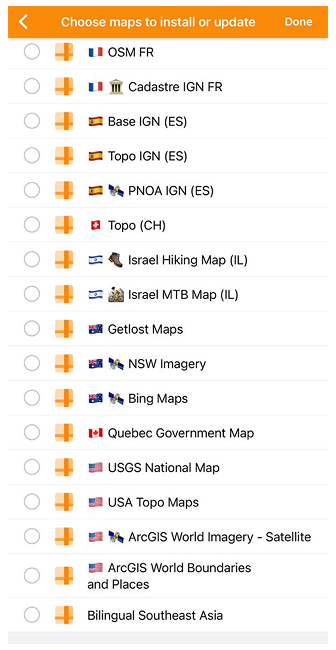

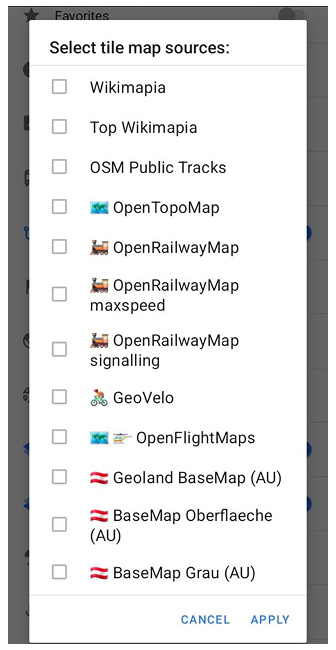

4. Bron van overlaykaart (Android) / Beschikbare lagen (iOS). U kunt een tegelkaart kiezen om te installeren of bij te werken.
5. Kaartsymbolen tonen - zoals tekst, verkeersborden en andere.
6. Online bron toevoegen (iOS).
7. Importeren uit documenten (iOS).

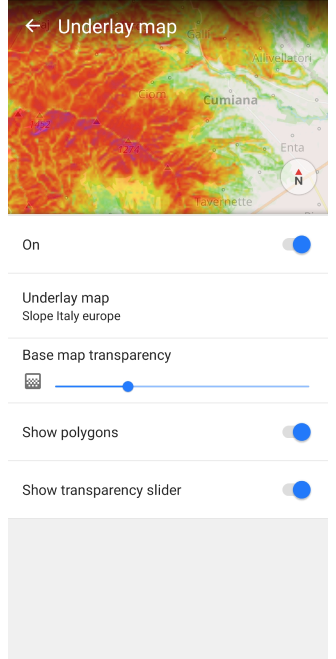

Onderlaag

Android

Ga naar: Menu → Kaart instellen → Achtergrondkaart…

iOS

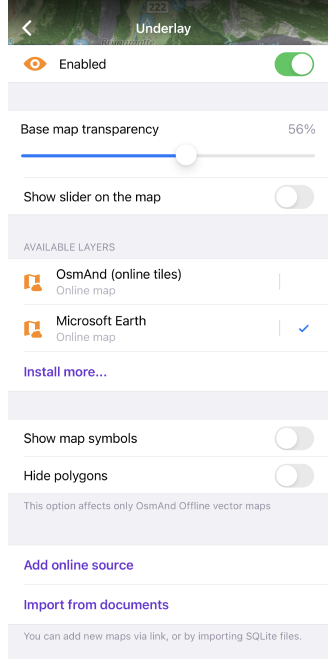

Ga naar: [object Object] → Kaart instellen → [object Object] → Onderlaag

1. De onderlaagkaart in-/uitschakelen.
2. Transparantie van de basiskaart.
3. Transparantieschuifregelaar tonen (Android) / Schuifregelaar op de kaart tonen (iOS). Snelle toegang tot de transparantie-instelling.
4. Bron van onderlaagkaart (Android) / Beschikbare lagen (iOS). U kunt een tegelkaart kiezen om te installeren of bij te werken.
5. Polygonen tonen/verbergen.
6. Online bron toevoegen (iOS).
7. Importeren uit documenten (iOS).

Hillshade / Slope

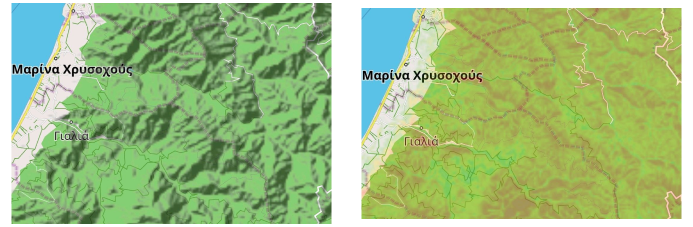

Hillshade en Slope zijn offline rasterkaarten die terreinreliëf tonen. Ze worden weergegeven als een speciale kaartlaag, een tweede overlay op de basiskaart. De kaarten bevatten extra hoogte-informatie om u te helpen de helling en schaduwen van het landschap nauwkeuriger te begrijpen. De informatie over Hillshade en Slope is gebaseerd op gegevens uit één enkele bron, het Global planet file, en is onderverdeeld in regio's.

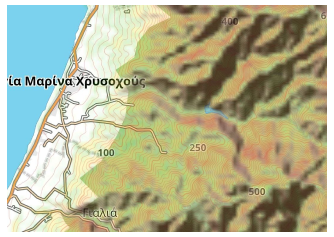

U hoeft niet te schakelen tussen Hillshade- en Slope-lagen, omdat ze automatisch worden samengevoegd. U kunt slechts één van deze lagen selecteren om op de kaart weer te geven, maar u heeft ook de optie om ze beide te combineren als onderlaag of overlay op andere lagen voor een meer visuele weergave van het terrein.

Om aan de slag te gaan met Hillshade en Slope moet u:

1. De Topografie-plugin aanschaffen:
   • Android-aankopen
   • iOS-aankopen
2. De Topografie-plugin inschakelen:
   Menu → Plugins → ︙ → Inschakelen
3. Selecteer uw gewenste regio en download Terreinkaart (3D).
4. Het downloadproces kan enige tijd duren, afhankelijk van de grootte van de geselecteerde regio en de snelheid van uw internetverbinding.

Hillshade en 3D-reliëf

Hillshade	3D-reliëf

Het verschil in reliëfweergave op de kaart bij het toepassen van deze instellingen wordt beschreven in het Topografie-artikel in de overeenkomstige sectie Hillshade en 3D-reliëf.

Weergaveopties configureren

Android

Ga naar: Android Menu → Kaart instellen → Terrein

iOS

Ga naar: iOS [object Object] → Kaart instellen → Terrein

U kunt het zoomniveau voor weergave en de transparantie voor Hillshade en Slope aanpassen. U kunt hier meer over lezen in het Topografie-artikel.

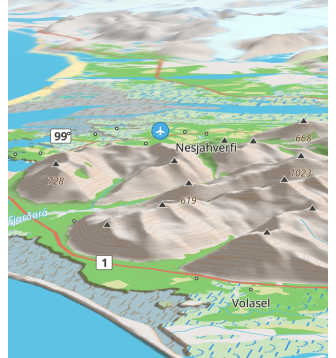

3D-reliëf

notitie

3D-reliëf is een betaalde functie van OsmAnd Pro .

De functie 3D-reliëf is een kaarttechnologie die de visualisatie van terrein op een kaart mogelijk maakt met behulp van driedimensionale modellen. Deze functie voegt hoogte-informatie toe aan een normale tweedimensionale kaart, wat een 3D- en diepte-effect creëert en u in staat stelt het terrein beter te visualiseren.

Om 3D-reliëf te gaan gebruiken:
U moet het OsmAnd Pro-aankoopplan aanschaffen, de Topografie-plugin inschakelen en het item 3D-reliëf aanzetten in Menu → Kaart configureren.

Hoe de 3D-reliëffunctie werkt:
1. Om een 3D-reliëf te creëren, ontvangt OsmAnd informatie over de terreinhoogte.
2. Op basis van de hoogtegegevens wordt een 3D-model gemaakt om bergen, heuvels, valleien en andere terreinelementen op de kaart weer te geven.
3. OsmAnd geeft deze driedimensionale modellen vervolgens weer op een platte kaart. De kaart kan worden ingezoomd, uitgezoomd en gedraaid om het terrein vanuit verschillende hoeken en perspectieven te bekijken.
4. De weergave van contourlijnen op de kaart is niet afhankelijk van of de kaartbron online of offline is.

Rasterkaarten voorbereiden/kopiëren naar apparaat

Er zijn meerdere manieren om een nieuwe rasterkaart toe te voegen, deze van een ander apparaat te kopiëren, voor te bereiden op een pc en tegels vooraf te downloaden voor offline gebruik. U kunt bijvoorbeeld uw eigen kaartpakket maken op een pc met speciale software zoals MOBAC, OsmAndMapCreator, enz.. Typisch worden rasterkaarten gedistribueerd als bestanden met de extensie .sqlitedb.

Hier zijn de belangrijkste methoden om een nieuwe rasterkaartbron toe te voegen die nog niet in OsmAnd is gedefinieerd:

• Open een kant-en-klaar .sqlitedb-bestand met OsmAnd.
• Importeer een pakket met voorbereide online kaarten van een andere OsmAnd-applicatie als een speciaal .osf pakket via de Import/export-functionaliteit.
• Maak een nieuwe online kaartbron op het mobiele apparaat zelf.
• Bereid een magische URL voor met parameters voor de online kaartbron en open deze met OsmAnd.

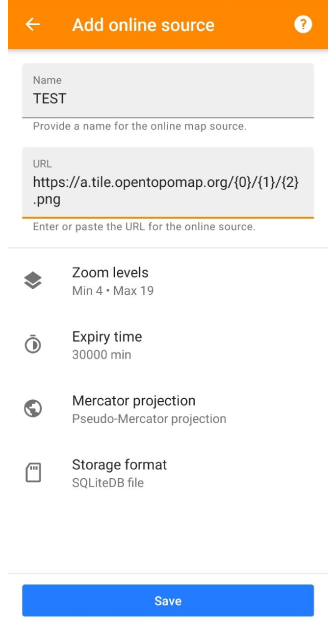

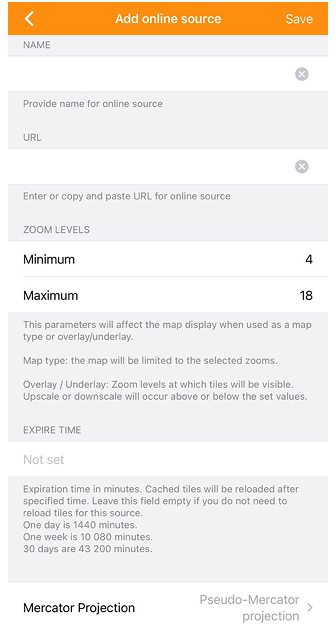

Nieuwe online rasterkaartbron toevoegen

Android

Ga naar: Menu → Kaart instellen → Basiskaart… → Voeg toe

iOS

Ga naar: [object Object] → Kaart instellen → [object Object] → Online bron toevoegen

Om een rasterkaartbron te maken, moet u de URL van een tegel kennen, wat een specifieke URL is die kaarttegels in de Mercatorprojectie distribueert. Een tegel-URL kan er bijvoorbeeld als volgt uitzien: https://tile.osmand.net/hd/6/55/25.png, waarbij tile.osmand.net/hd/ de basis-URL is.

Hier zijn de belangrijkste parameters om te configureren bij het instellen van een nieuwe online kaartbron:

Parameter	Beschrijving
Naam	Geef een naam op voor de nieuwe online kaartbron.
[object Object]	Voer de URL voor de online tegelbron in of plak deze. Zorg ervoor dat deze het tegel-URL-formaat volgt.
Zoomniveaus	Deze parameter beïnvloedt hoe de kaart wordt weergegeven. Als kaarttype wordt de kaart beperkt tot de geselecteerde zoomniveaus. Als overlay/onderlaag verschijnt de kaart op de geselecteerde zoomniveaus, waarbij buiten die niveaus opschalen of neerschalen wordt toegepast.
[object Object]	Stel de duur (in minuten) in waarna gecachte tegels worden vernieuwd. U kunt dit veld leeg laten als u niet wilt dat tegels automatisch opnieuw worden geladen. 1 dag = 1440 minuten 1 week = 10.080 minuten 30 dagen = 43.200 minuten
[object Object]	Kies tussen Pseudo-Mercatorprojectie en Elliptische Mercatorprojectie, afhankelijk van de bron.
[object Object] / Opslagformaat	Selecteer hoe tegels moeten worden opgeslagen: ofwel in een SQLiteDB-bestand of als één afbeeldingsbestand per tegel.

Magische URL om kaartbron te installeren

Online kaarten kunnen worden toegevoegd met een speciale link naar de OsmAnd Rasterkaartlijst. Klik op deze link en kies OsmAnd om te openen:

http://osmand.net/add-tile-source?name=TEST&min_zoom=9&max_zoom=15&url_template=https://a.tile.opentopomap.org/{0}/{1}/{2}.png

Parameter van link	Voorbeeld
[Constant deel]	http://osmand.net/add-tile-source
[Scheidingstekens]	? &
[Naam]	name=TEST
[URL]	url_template=https://a.tile.opentopomap.org/{0}/{1}/{2}.png
[Zoomniveaus]	min_zoom=9 / max_zoom=15

U vindt een toegevoegde online kaart in de lijst van het menu Hoofd- / Onderlaag- / Overlaylaag.

Rasterkaarten beheren

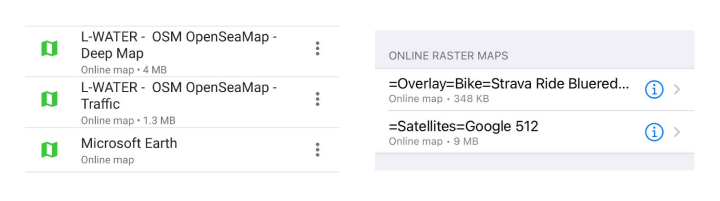

Rasterkaarten kunnen een aanzienlijke hoeveelheid schijfruimte in beslag nemen, dus het kan nodig zijn om dit regelmatig te controleren. Voor grote datasets wordt aanbevolen om een SQLite-rasterbron te gebruiken, omdat deze alle tegels in 1 groot bestand (SQLite-database) opslaat.

• SQ Lite-formaat
• Metainfo-formaat

Om het tegelformaat te wijzigen, kunt u Opslagformaat kiezen in het bewerkingsmenu van online kaarten:

• Android: Menu → Kaarten en hulpmiddelen → Gedownload → Online en opgeslagen tegelkaarten → kies online kaarten →
  ⋮ → Bewerk → Opslagformaat → SQLiteDB-bestand / Eén beeldbestand per rasterkaartsegment
• iOS: [object Object] → Kaarten en hulpmiddelen → Gedownload → [object Object] → i → Bewerk → [object Object] → SQLiteDB-bestand / Eén beeldbestand per rasterkaartsegment

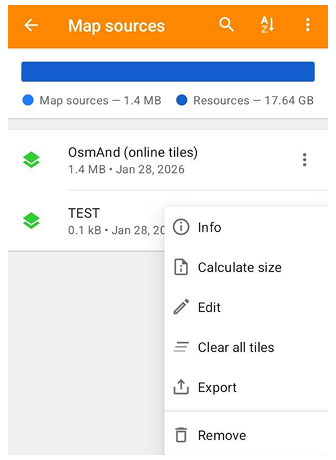

Rasterkaartcache wissen

Tegels worden in de cache opgeslagen bij het gebruik van online rasterkaarten als hoofd-, overlay- of onderlaag. U kunt de grootte van uw SQ Lite-bestand zien onder de naam van uw online kaart in de lijst. Soms is regelmatig opschonen vereist om de weergave van de tegels te versnellen of om de gegevens bij te werken.

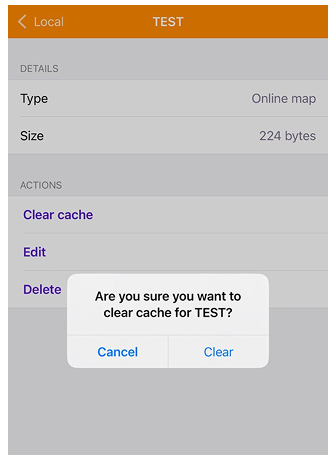

Om de cache van de kaarttegels te wissen, moet u het volgende doen:

• Android: Menu → Kaarten en hulpmiddelen → Gedownload → Online en opgeslagen tegelkaarten → kies online kaarten →
  ⋮ → Alle opgeslagen kaarttegels wissen
• iOS: [object Object] → Kaarten en hulpmiddelen → Gedownload → [object Object] → i → [object Object]

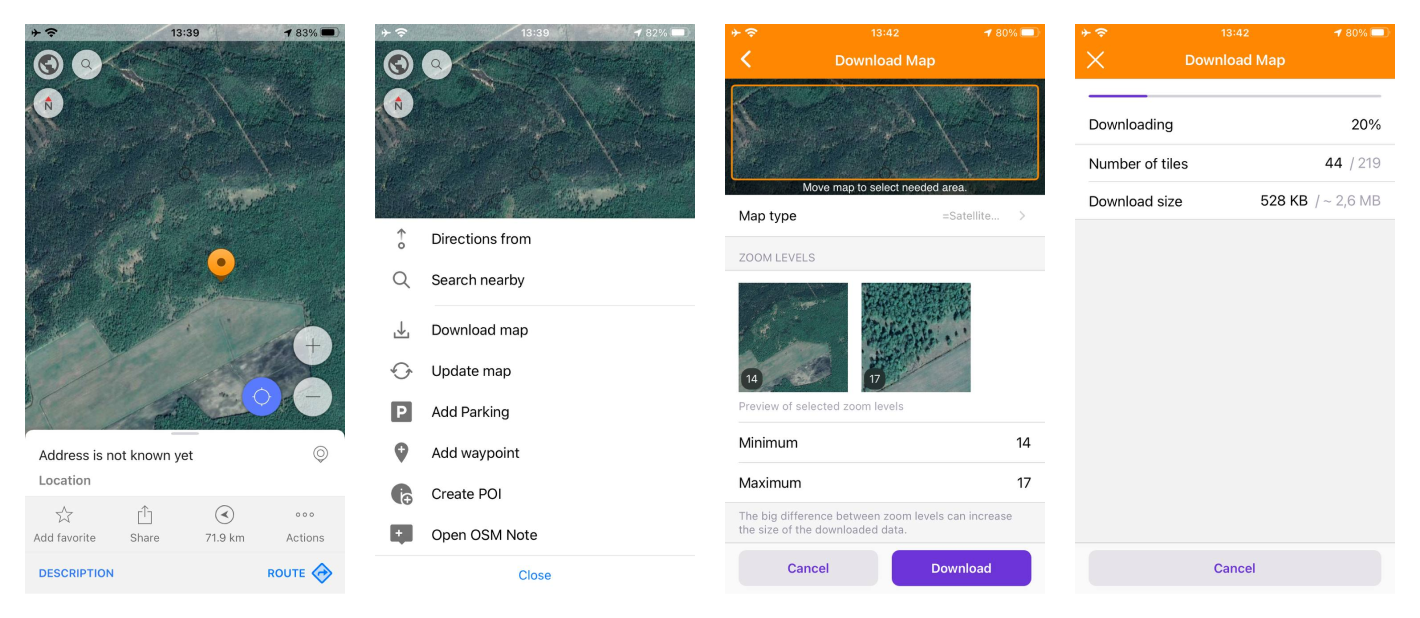

Tegels downloaden / bijwerken

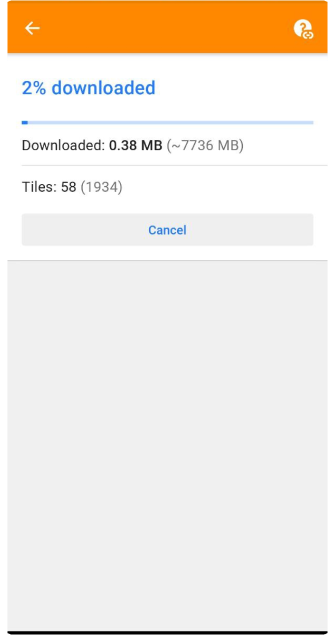

Als u offline toegang wilt tot rasterkaarten, moet u mogelijk tegels vooraf laden. Dit kan op uw mobiele apparaat worden gedaan, maar houd er rekening mee dat sommige services het downloaden van grote pakketten kunnen blokkeren. U kunt dezelfde functie ook gebruiken om reeds gedownloade tegels voor geselecteerde gebieden bij te werken, anders blijft OsmAnd tegels weergeven die al in de cache zijn opgeslagen.

Om de kaarten de tegels na een tijdje automatisch te laten bijwerken, kunt u een vervaltijd instellen, waarna OsmAnd de tegels opnieuw laadt zodra ze worden weergegeven.

Android

iOS

• Om rastertegels te downloaden of bij te werken, moet u de bron van de online kaart selecteren als de hoofdkaartbron (Android / iOS). U kunt ook online tegels afzonderlijk selecteren voor de overlay-kaart of voor de onderlaag (alleen voor Android).

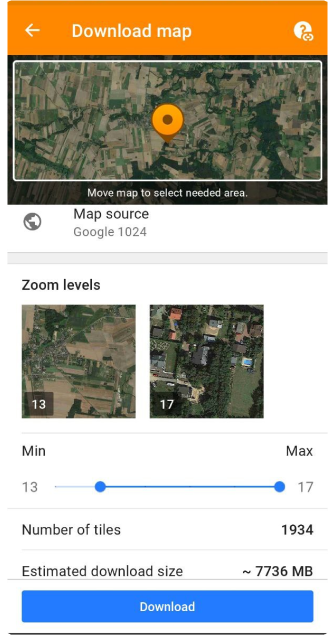

• Voor de Android-versie van de OsmAnd-app moet u een gebied selecteren op basis van de schermgrootte van uw apparaat en lang op de kaart tikken. Selecteer vervolgens Acties in het contextmenu van de kaart en de optie Kaart downloaden of Kaart bijwerken. Breng op het scherm Kaart downloaden wijzigingen aan in de benodigde instellingen en tik op Downloaden.

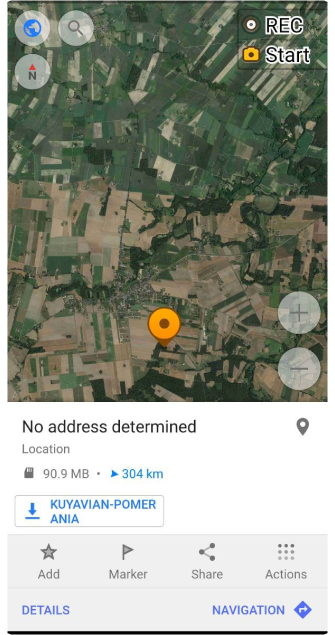

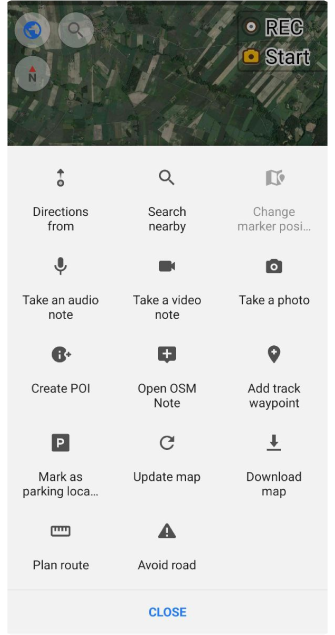

• In de iOS-versie van de OsmAnd-app moet u lang op de kaart tikken, vervolgens Acties selecteren en de optie Kaart downloaden of Kaart bijwerken uit het contextmenu van de kaart. Op het scherm Kaart downloaden kunt u het vereiste gebied selecteren en de benodigde instellingen wijzigen. Nadat u alle parameters hebt ingesteld, kunt u het aantal tegels en de downloadgrootte zien.

Rasterkaartparameters wijzigen

Android

Ga naar: Menu → Kaarten en hulpmiddelen → Gedownload → Online en opgeslagen tegelkaarten → kies online kaarten → ⋮ → Bewerk

iOS

Ga naar: [object Object] → Kaarten en hulpmiddelen → Gedownload → [object Object] → i → Bewerk

Rasterkaarten kunnen worden gebruikt zoals ze al bestaan als de tegels al in kaart zijn gebracht. Als de rasterkaarten online worden aangeboden, is er altijd een basis-URL die moet worden geconfigureerd. Er zijn nog een paar basisparameters die kunnen worden gewijzigd voor rasterkaarten, u kunt daarover lezen in deze sectie van het artikel. Complexere parameters zijn gecodeerd in de interne componenten van het SQ Lite-formaat.
