Uiterlijk van de track

Overzicht​

Met de functie Uiterlijk van de track kunnen gebruikers aanpassen hoe tracks op de kaart worden weergegeven. Dit omvat het aanpassen van kleur, breedte, richtingaanwijzers en andere visuele elementen. Het aanpassen van het uiterlijk van de track helpt bij het onderscheiden van meerdere tracks, het markeren van specifieke routes en het verbeteren van de leesbaarheid van de kaart.

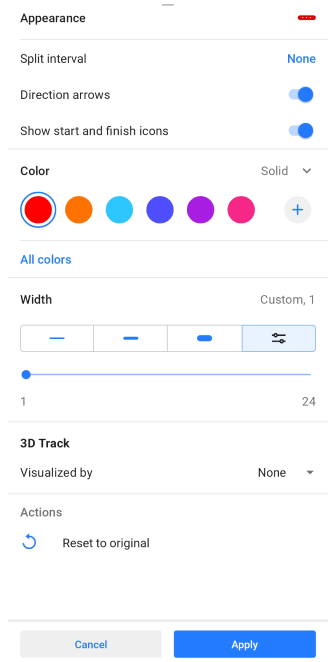

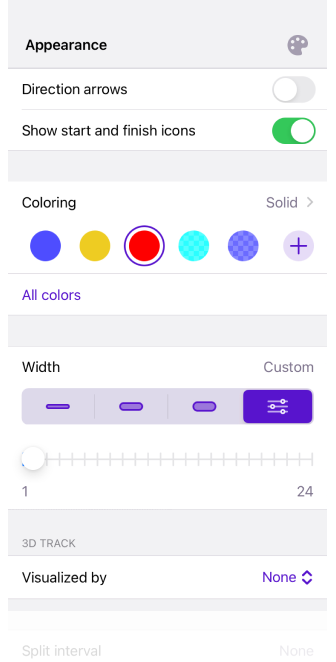

Overzicht uiterlijk track Android Trackmenu Uiterlijk Android

Toegang tot het menu​

U kunt het uiterlijk van de track op een van de volgende manieren wijzigen:

  • Vanuit Mijn Plaatsen. Open Menu → Mijn Plaatsen → Tracks, selecteer een track, tik op het Uiterlijk-pictogram in het trackcontextmenu.

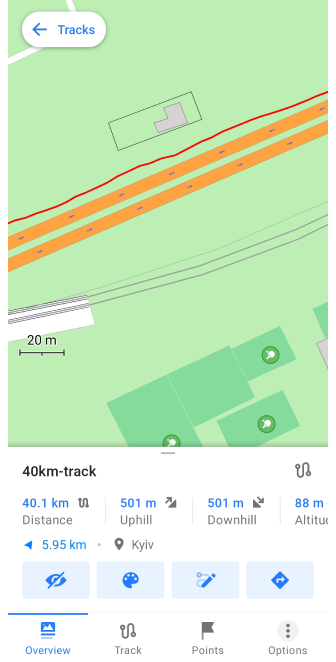

  • Vanaf de kaart. Tik direct op een track op de kaart en tik vervolgens op het Uiterlijk-pictogram in de sectie Overzicht.
  • Vanuit trackopname. Wijzig het uiterlijk van de momenteel opgenomen track via het contextmenu voor trackopname.
  • Vanuit het menu Kaart configureren. Ga naar Menu → Kaart instellen → Routes → ⋮ → Verander het uiterlijk voor de weergegeven tracks.

Instellingen voor het uiterlijk van de track​

Kleur​

aankopen

Sommige instellingen kunt u alleen gebruiken met OsmAnd Pro. Android en iOS Gratis en betaalde functies.

Uiterlijk

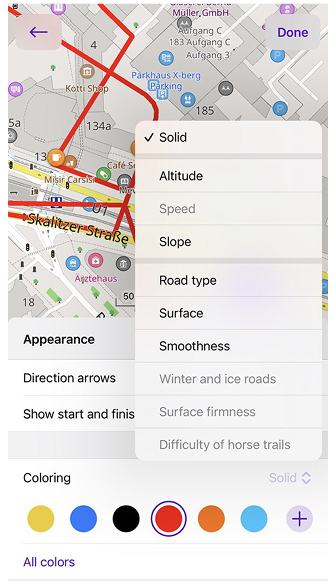

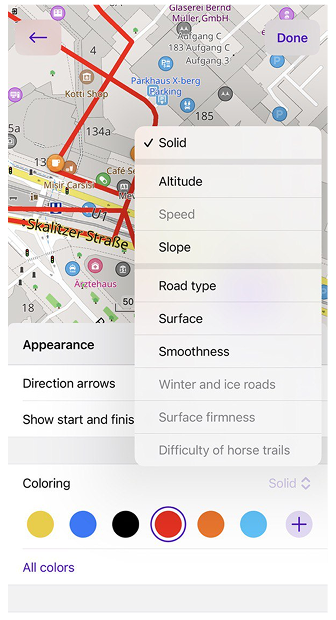

U kunt de kleur van de track handmatig instellen of kleurgebaseerde datavisualisatie gebruiken (bijv. snelheid, hoogte, helling). Als een track bepaalde gegevens mist, geeft OsmAnd ontbrekende secties in grijs weer.

Beschikbare kleuropties:

  • Gratis instellingen: Vaste kleur, Snelheid (indien opgenomen) en Hoogte (indien opgenomen).

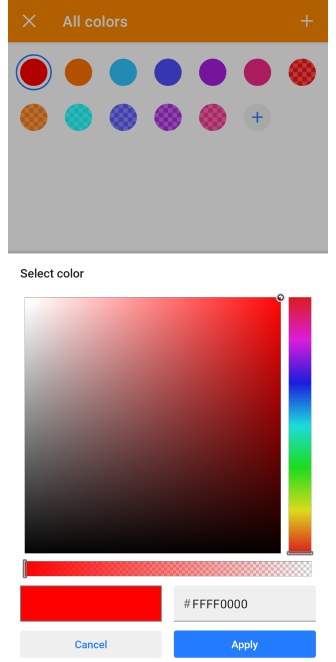

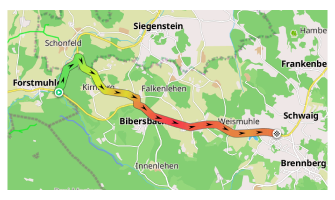

    Trackmenu Uiterlijk Trackkleur Android Uiterlijk Trackkleur Android

  • Pro-functie): Helling, Wegtype, Oppervlakte, Kwaliteit wegdek, Winter- en ijswegen, Oppervlakte, Begaanbaarheid van ruiterpaden.

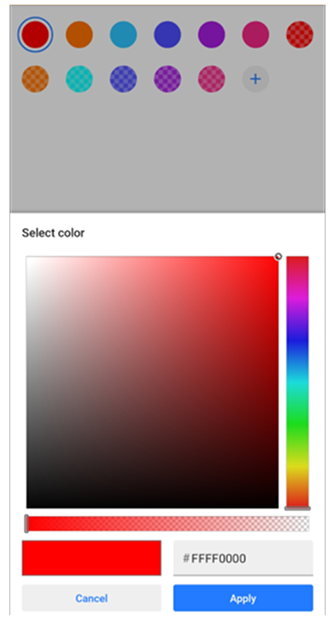

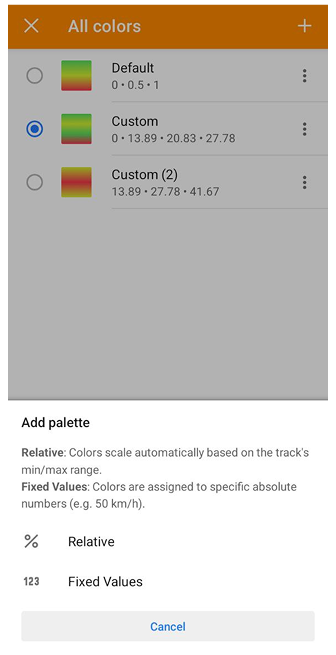

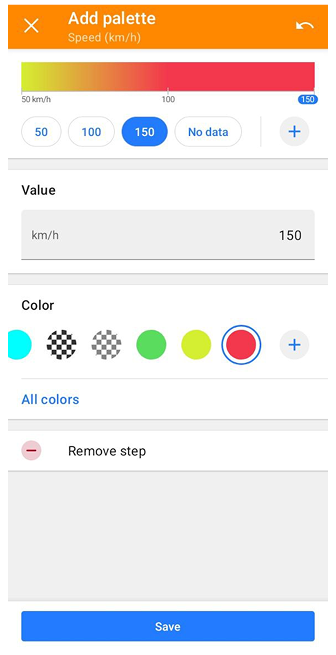

Voor meer details over het aanpassen van het uiterlijk van de routelijn, zie Kaartscherm tijdens navigatie en voor het selecteren en maken van een aangepaste kleur, zie Kleurenschema's.

Breedte​

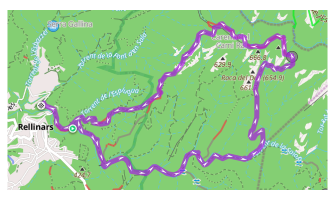

Trackmenu Uiterlijk Trackdikte Android Uiterlijk van de track

U kunt het uiterlijk van de track in verschillende menu's van de applicatie aanpassen:

Pas de breedte van de track aan om de zichtbaarheid op de kaart te verbeteren.

  • Vooraf ingestelde opties: Dun, Medium en Dik.

  • Aangepaste breedte: Instelbaar van 1 tot 24 px met een schuifregelaar.

  • Breedte op basis van profiel: Kan worden ingesteld via Navigatie-instellingen → Routelijn aanpassen.

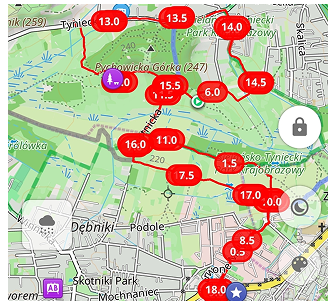

Interval splitsen​

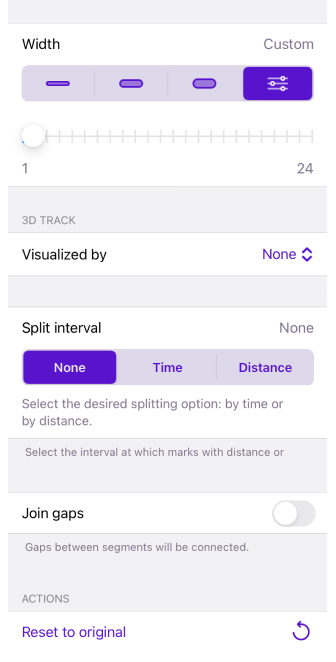

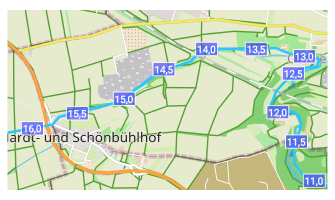

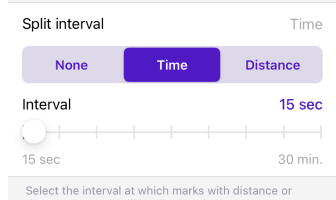

Trackmenu Uiterlijk Interval splitsen Interval splitsen

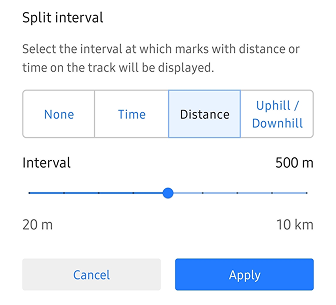

Selecteer of het interval op de track moet worden gesplitst op afstand of op tijd.

Richtingpijlen​

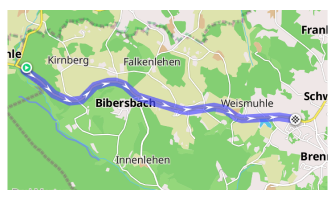

Trackmenu Uiterlijk richtingpijlen Android

Voegt pijlmarkeringen toe langs de track om de bewegingsrichting aan te geven.

Start- en finishpictogrammen​

Trackmenu Uiterlijk start- en finishpictogrammen Android

Hiermee kunt u selecteren of de start- en finishpictogrammen voor tracksegmenten moeten worden weergegeven.

Gaten samenvoegen​

Verbindt tracksegmenten die werden onderbroken door GPS-verlies of een pauze in de opname. De functie Segmenten samenvoegen (Android) of Verbind onderbrekingen (iOS) stelt u in staat om deze gaten in de geselecteerde GPX-track met rechte lijnen te verbinden.

Terugzetten naar origineel​

Herstelt alle instellingen voor het uiterlijk van de track naar hun standaardwaarden.

3D-track​

Betaalde functie

3D-track is een betaalde OsmAnd Pro-functie voor iOS en Android .

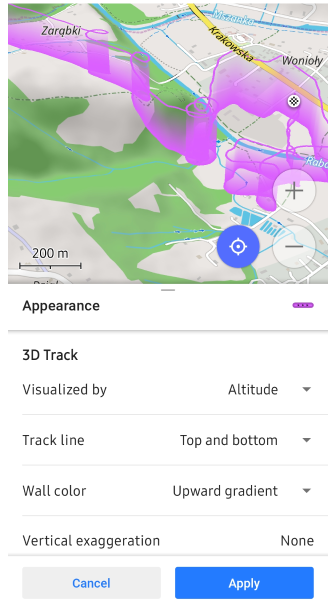

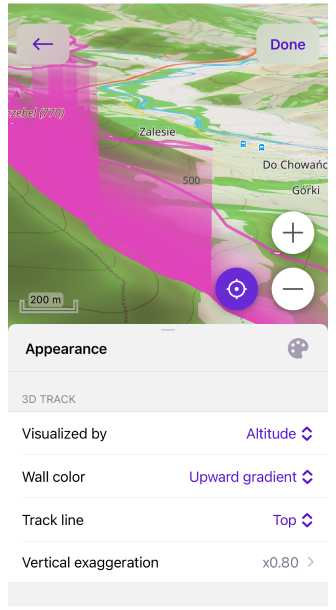

Trackmenu Uiterlijk 3D-visualisatie

De functie 3D-track genereert een driedimensionale visualisatie door hoogtegegevens te integreren in standaard 2D-tracks. Deze functionaliteit creëert een weergave met verbeterde diepte, wat een precieze analyse van de track ten opzichte van het terrein mogelijk maakt. Door hoogtegegevens op te nemen, biedt de 3D-track een uitgebreider beeld van de topografie en geografische context van de route.

Instellingen 3D-track​

Muurhoogte
U kunt een 3D-track visualiseren op basis van hoogte en andere beschikbare gegevens binnen de track, of op basis van een vaste hoogte.

  • Weergegeven door:  Hoogte,  Snelheid,  Vaste hoogte. 3D-sensorgegevens:  Hartslag,  Trapfrequentie fiets,  Fietsvermogen,  Temperatuur,  Fietssnelheid.

  • Verticale uitvergroting. Indien gevisualiseerd op Hoogte of Snelheid, kunt u 3D-gegevens schalen om een meer prominente visualisatie voor de 3D-track te krijgen in het bereik van Geen tot x3.0.

  • Muur hoogte. Indien gevisualiseerd op Vaste hoogte, stelt u de vaste hoogte voor de 3D-track in door de hoogte op de kaart te definiëren in het bereik van Geen tot 2000 m.

  • U kunt dit combineren met 3D-reliëf. Als de bron van de 3D-gegevens niet de hoogte is, zal de 3D-weergave een combinatie zijn van de reliëfhoogte en de geselecteerde gegevens, zoals snelheid of hartslag.

Muurkleur
Past de kleur van de 3D-track aan met behulp van verlopen of datagebaseerde visualisatie.
Opties zijn onder andere: Geen,  Effen,  Aflopend verloop,  Oplopend verloop,  Hoogte,  Helling,  Snelheid.

Tracklijn
Voegt een gemarkeerde lijn toe aan de boven- of onderkant van de 3D-track.
Opties zijn onder andere: Boven,  Onder,  Boven en onder.

OPMERKING: De Android-versie van de app vereist dat de kaartweergave-engine Versie 2 (OpenGL) is ingeschakeld om 3D-trackvisualisatie te gebruiken.

Gebruiksscenario's​

De 3D-trackfunctie is zeer nuttig voor activiteiten zoals paragliden, waar het visualiseren van uw vliegroute diepere inzichten kan bieden. Door de track in 3D weer te geven, kunt u functies zoals Muurhoogte en Muurkleur gebruiken om waardevolle visuele informatie voor analyse te verkrijgen.

  1. Visualiseer op snelheid met 3D.
    Een veelvoorkomend gebruiksscenario is het gebruik van 3D-tracks om snelheidsvariaties te visualiseren. Hiermee kunt u specifieke delen van de track aanwijzen waar u vertraagde of versnelde.

    Met Muurkleur gebaseerd op de Helling, kunt u zien hoe het terrein, met name heuvels en hellingen, uw snelheid beïnvloedde. Deze combinatie van snelheids- en hellingsvisualisatie biedt een gedetailleerd inzicht in de prestaties gedurende de activiteit.

  2. Visualiseer op hartsensor met 3D-reliëf.
    Een andere inzichtelijke toepassing is het combineren van hartslagsensorgegevens met 3D-reliëfkaarten. Hiermee kunt u hartslagfluctuaties direct op het terrein in kaart brengen, wat u een uitgebreid beeld geeft van hoe hoogteverschillen uw fysieke inspanning mogelijk hebben beïnvloed.

    De 3D-reliëffunctie, die de hoogte overdrijft, werkt onafhankelijk van de 3D-trackweergave. Twee verticale overdrijvingsparameters kunnen worden aangepast om de correlatie tussen hartslag en terreinhoogte beter te begrijpen.

  3. Visualiseer trackhoogte en hellingskleurlijn op een platte kaartweergave.
    Bij het visualiseren van hoogtegegevens wordt aanbevolen een platte kaartweergave te gebruiken om problemen zoals GPS-fouten te voorkomen, die ertoe kunnen leiden dat delen van de track ondergronds lijken te liggen.

    In dit scenario kunnen hellingsveranderingen afzonderlijk langs de tracklijn worden gevisualiseerd, terwijl Muurkleur wordt gebruikt om de hoogte weer te geven. Deze methode zorgt ervoor dat u, zelfs met mogelijke onnauwkeurigheden in de gegevens, toch een duidelijke en nauwkeurige visualisatie van helling en hoogte krijgt.

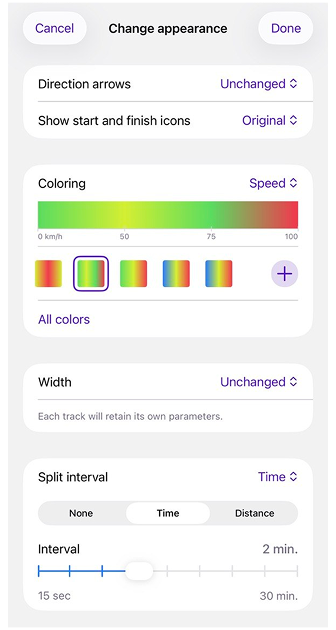

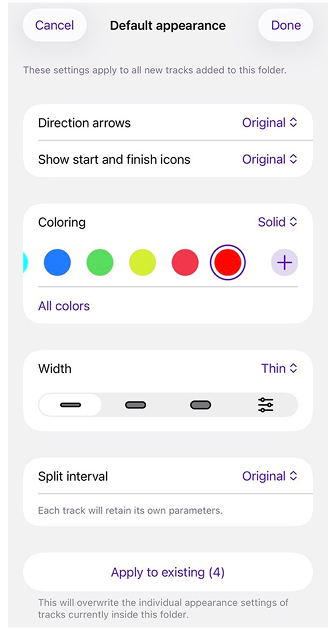

Uiterlijk voor meerdere tracks wijzigen​

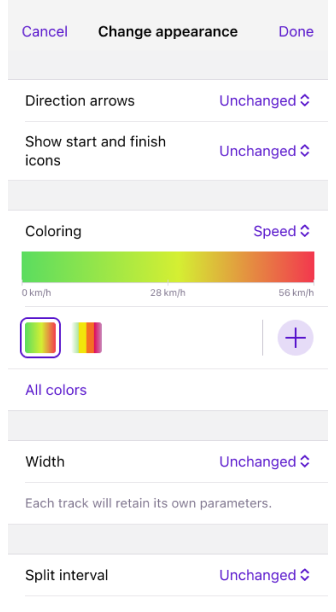

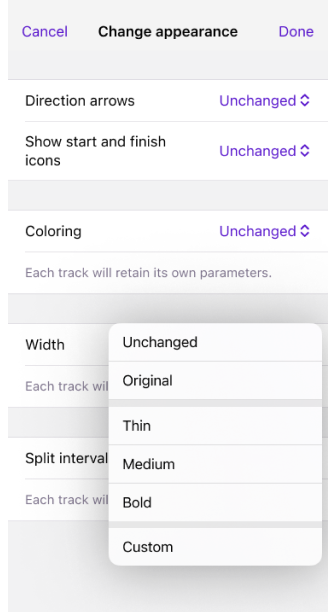

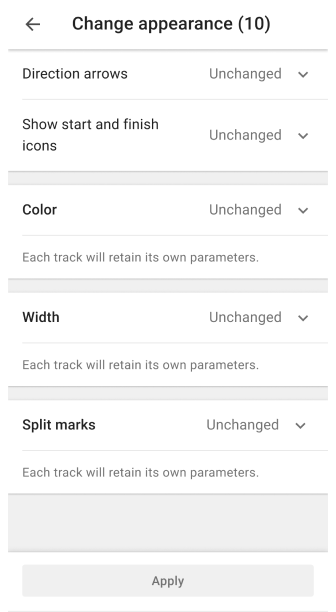

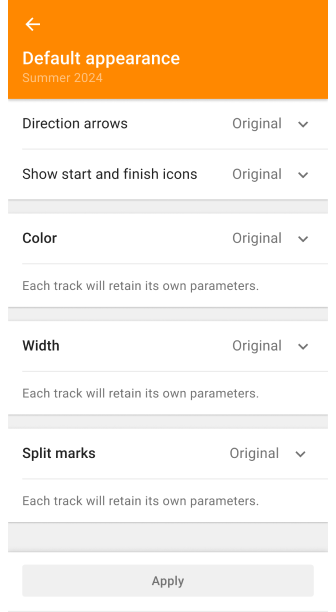

Uiterlijk Android Uiterlijk Android

Het tabblad Tracks geeft automatisch alle tracks weer die ooit zijn opgenomen, gemaakt of geïmporteerd. Ze zijn georganiseerd per map of worden als een lijst daaronder weergegeven.

Wijzig het uiterlijk van meerdere tracks in Mijn Plaatsen → Tracks:

  • Standaard uiterlijk wijzigen - Past instellingen toe op alle tracks in een map.

  • Terugzetten naar origineel - Herstelt individuele trackinstellingen.

  • Selectiemodus - Wijzigt het uiterlijk van specifieke tracks in de geselecteerde map of de hele lijst in het tabblad Tracks.

    • Selecteer het menu met drie stippen in de rechterbovenhoek van het tabblad Tracks en tik op Selecteren.
    • Tik vervolgens op het menu met drie stippen bovenaan het scherm en selecteer Uiterlijk wijzigen.

Opties voor bulkaanpassing van het uiterlijk:

  • Richtingpijlen - Voegt bewegingsindicatoren toe.
    Staten: Onveranderd,  Origineel,  Aan,  Uit.

  • Toon start- en finishpictogrammen - Toont markeringen voor start- en eindpunten van de track.
    Staten: Onveranderd,  Origineel,  Aan,  Uit.

  • Kleur – Pas handmatige of datagebaseerde kleuring toe.

  • Breedte – Pas de breedte van de tracklijn aan met voorinstellingen of handmatig.

  • Interval splitsen – Stel interval in voor afstands-/tijdmarkeringen.
    Staten: Onveranderd,  Origineel,  Selecteer: Tijd of Afstand.

Origineel en onveranderd:

  • Origineel - Herstelt de oorspronkelijke parameters uit het trackbestand.

  • Onveranderd - Behoudt de huidige instellingen tijdens de bewerksessie.

Trackkleuren in GPX-bestanden​

OsmAnd ondersteunt aangepaste trackkleuren in GPX-bestanden met behulp van de <osmand:color>-tag binnen de <extensions>-sectie van een <trk>-element. Dit stelt gebruikers in staat om kleuren voor individuele tracks te definiëren, wat de visuele differentiatie verbetert wanneer meerdere tracks op de kaart worden weergegeven.

Gebruik het volgende formaat om een kleur voor een track te specificeren:

<trk>
  <name>Voorbeeldtrack</name>
  <extensions>
    <osmand:color>#FF0000</osmand:color>
  </extensions>
</trk>
  • De <osmand:color>-tag accepteert hexadecimale kleurcodes (bijv. #FF0000 voor rood).
  • Als er meerdere tracks in een GPX-bestand bestaan, kan elke track zijn eigen <osmand:color>-tag hebben.

Gedrag in OsmAnd:

  1. Standaard kleurtoewijzing:

    • Wanneer een GPX-track wordt geïmporteerd als een enkele track (optie Importeren als één track), krijgt de hele track de standaard GPX-kleur (rood) toegewezen.
    • In OsmAnd 4.9.10 en later is dit probleem opgelost—individuele trackkleuren blijven nu behouden bij het importeren.

  2. Weergave in één kleur voor samengevoegde tracks:

    • Als tracks worden samengevoegd met Segmenten samenvoegen, wordt de resulterende track behandeld als één doorlopende track met één segment.
    • Meerkleurige weergave wordt niet ondersteund voor samengevoegde tracks.
    • De samengevoegde track wordt weergegeven met de hoofdkleur van de GPX (standaard: rood), zelfs als individuele tracksegmenten oorspronkelijk verschillende kleuren hadden.

  3. Prioriteit van uiterlijkinstellingen:

    • OsmAnd ondersteunt momenteel alleen kleur- en breedte-instellingen voor de hele track.
    • Deze uiterlijkinstellingen worden opgeslagen in de GPX-extensies op het hoogste niveau.
    • Als een kleur of breedte is ingesteld op het hoogste niveau (ofwel in het GPX-bestand of handmatig in OsmAnd), heeft deze instelling voorrang op kleuren die aan individuele tracksegmenten zijn toegewezen.

Tijdelijke oplossing voor meerkleurige tracks:

  • Om individuele kleuren voor meerdere tracks te behouden, importeert u tracks afzonderlijk in plaats van ze samen te voegen.

  • Pas trackkleuren handmatig aan in Instellingen voor het uiterlijk van de track:

    • Open de track in OsmAnd.
    • Tik op de track om het Contextmenu te openen.
    • Selecteer Uiterlijk.
    • Kies de gewenste kleur.

  • Dit zorgt ervoor dat elke track zijn beoogde kleurweergave behoudt, zelfs als het GPX-bestand oorspronkelijk meerdere segmenten met verschillende kleuren bevatte.
